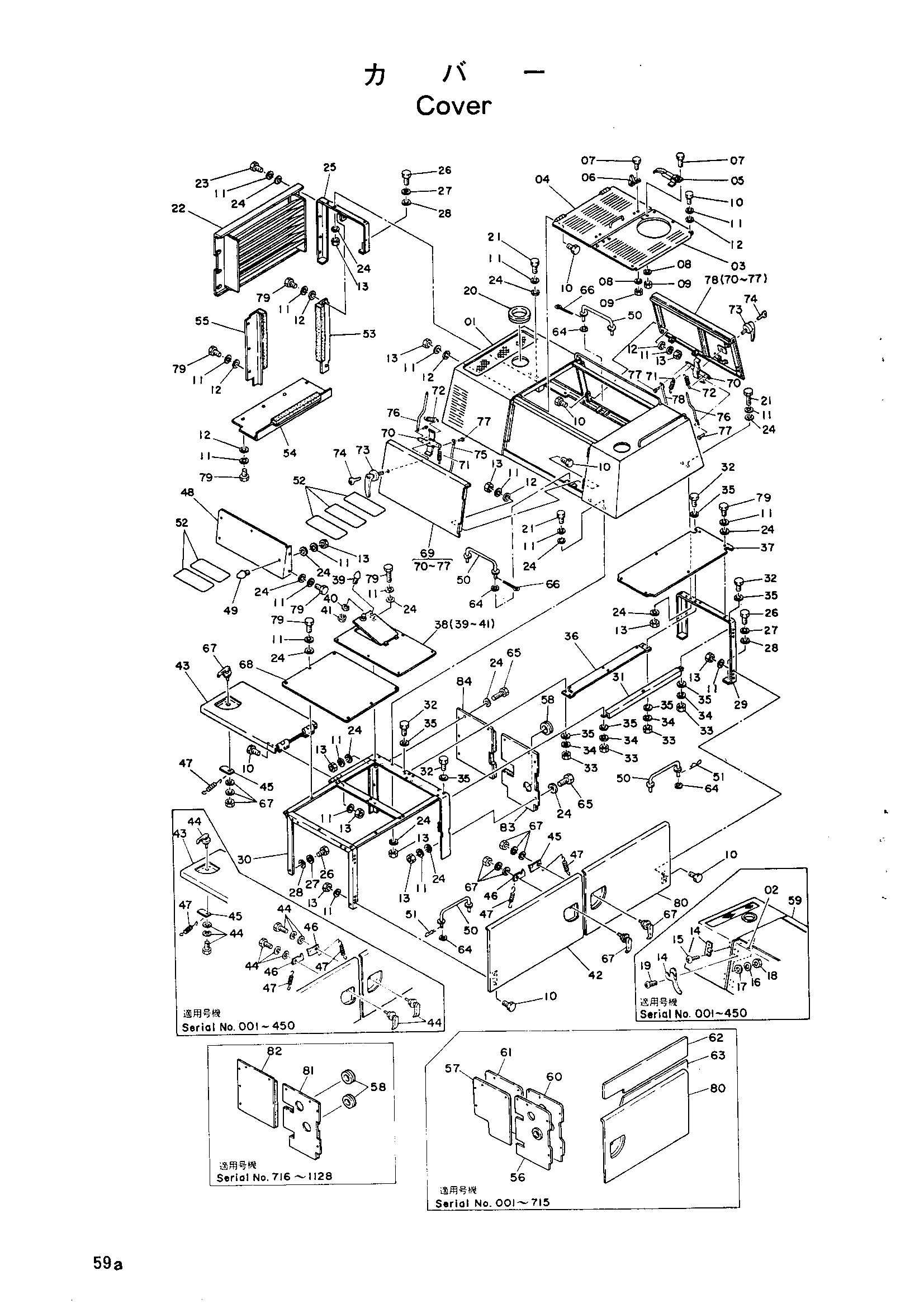

Крышка — HITACHI UH121

Заводская схема «Крышка» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4091914	Крышка	1
02	4107260	Крышка	1
03	8011374	Крышка	1
04	8011375	Крышка	1
05	322831	Защёлка боннет	2
06	485008	Анкхор	2
07	M200814	Болт	8
08	A590908	Пружинная шайба	8
09	A500807	Гайка	8
10	M111025	Болт	35
11	A590910	Пружинная шайба	102
12	A590110	Шайба	11
13	M501008	Гайка	52
14	4076459	Рукоятка	4
15	M470420	Винт	8
16	A590904	Пружинная шайба	8
17	A590104	Шайба	8
18	M500403	Гайка M4	8
19	M470413	Винт 4X12.5	16
20	4075565	Резиновая втулка	1
21	M111032	Болт	13
22	7006413	Воздуховод	1
23	M111020	Болт	8
24	J217083	Шайба	78
25	8012414	Опора	1
26	M111632	Болт	8
27	A590916	Пружинная шайба	8
28	A590116	Шайба	8
29	8012440	Опора	1
30	6002842	Опора	1
31	9708267	Опора	1
32	M111232	Болт	6
33	M501210	Гайка	6
34	A590912	Пружинная шайба	6
35	A590112	Шайба	12
36	4081622	Опора	1
37	3013124	Крышка	1
38	8012441	Крышка	1
39	487195	Ограничитель	1
40	A590910	Пружинная шайба	1
41	M501008	Гайка	1
42	7006433	Крышка	1
43	7006435	Крышка	1
44	4041085	Рукоятка	3
45	4054729	Стопорная пластина	2
46	4054728	Стопорная пластина	1
47	4501982	Пружина	3
48	3013091	Крышка	1
49	487195	Ограничитель	1
50	9707254	Стойка	2
50	9707254	Стойка	4
51	4022699	Стопорный палец	2
51	A764028	Шплинт	2
52	4073519	Лента	5
53	9708266	Пластина	1
54	8012439	Пластина	1
55	9708265	Пластина	1
56	4084527	Пластина	1
57	4084526	Пластина	1
58	4084525	Резиновая втулка	2
58	4099334	Резиновая втулка	1
58	4099334	Резиновая втулка	2
59	4107261	Крышка	1
60	4092450	Резиновая прокладка	1
61	4092449	Резиновая прокладка	1
62	4092963	Резиновая прокладка	1
63	4092964	Резиновая прокладка	1
64	A590112	Шайба	4
65	M111028	Болт	9
66	A762028	Шплинт	2
67	4087910	Рукоятка	3
68	8012442	Крышка	1
69	4091912	Крышка	1
70	4106211	Контрол-кентер	1
71	4106213	Пружина	1
72	4106212	Пружина	1
73	4077912	Рукоятка	1
74	971306	Шпонка (600#)	1
75	4107232	Шток	1
76	4107231	Шток	1
77	4106210	Заклёпка	1
78	4091913	Крышка	1
79	M111016	Болт	36
80	7006434	Крышка	1
80	7009886	Крышка	1
81	8019818	Пластина	1
82	9713164	Пластина	1
83	8020101	Пластина	1
84	9713365	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
