Масляный радиатор трубопроводы — HITACHI UH121

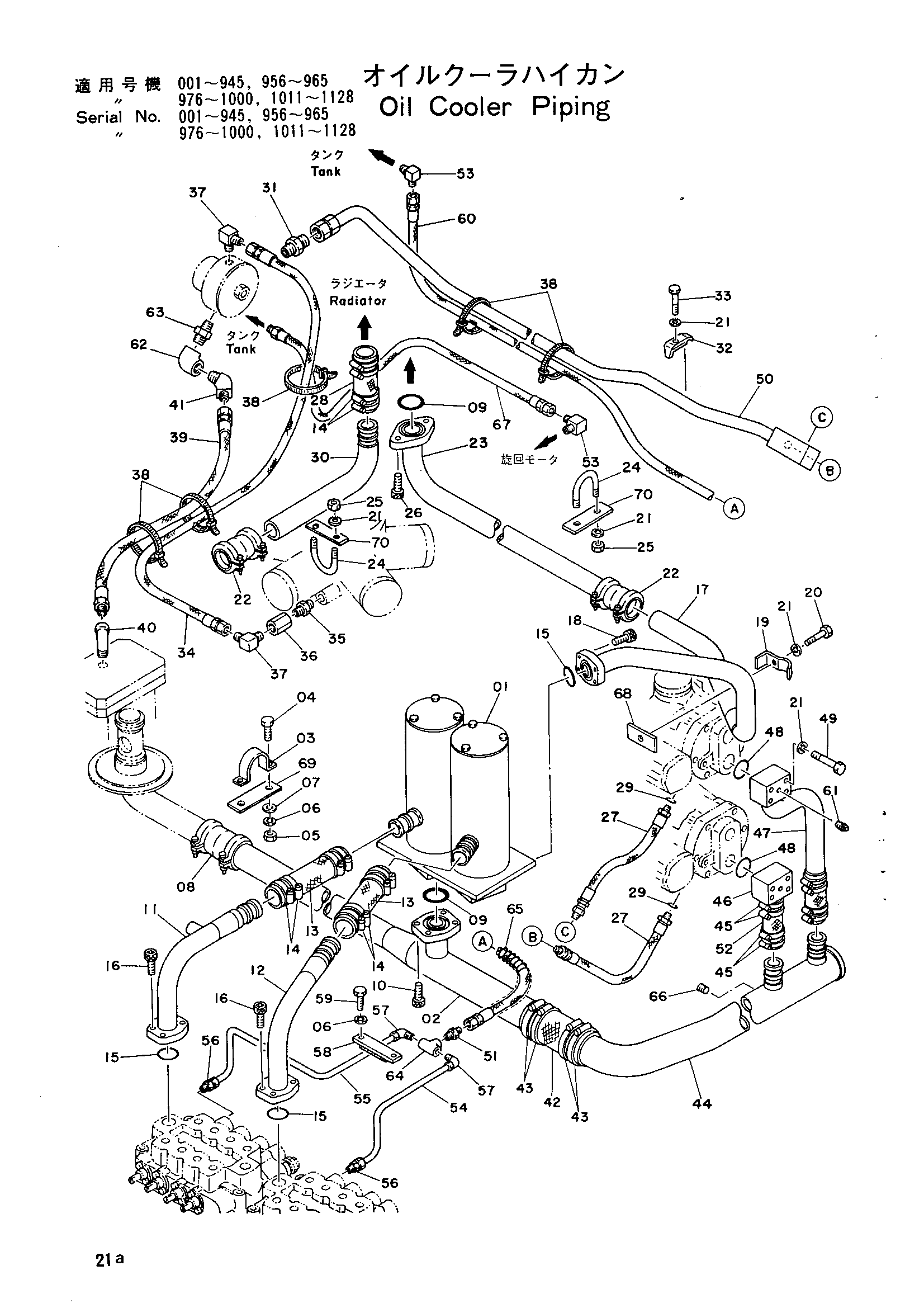

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9015711	Фильтр	1
02	8009750	Трубка	1
03	4053865	Хомут трубки	1
04	M111028	Болт	2
05	M501008	Гайка	2
06	A590910	Пружинная шайба	4
07	A590110	Шайба	2
08	4067833	Муфта	1
09	A810060	Уплотнительное кольцо G60	2
10	M351236	Болт с внутренним шестигранником	4
11	8009748	Трубка	1
12	8009747	Трубка	1
13	446409	Резиновый шланг	2
14	4504198	Хомут шланга	12
15	A810040	Уплотнительное кольцо G40	3
16	M341036	Болт с внутренним шестигранником	8
17	8009746	Трубка	1
18	M351032	Болт с внутренним шестигранником	4
19	4053698	Хомут	1
20	M111263	Болт	1
21	A590912	Пружинная шайба	15
22	4067834	Муфта	2
23	8009745	Трубка	1
24	4505561	U-образный болт	2
25	M501210	Гайка	4
26	M351240	Болт с внутренним шестигранником	2
27	984603	Шланг	2
28	4037892	Резиновый шланг	1
29	954490	Уплотнительное кольцо	2
30	8009744	Трубка	1
31	94-1304	Адаптер	1
32	4053595	Хомут	2
33	M111250	Болт	2
34	4054349	Шланг	1
35	94-1703	Адаптер	1
36	94-0677	Разъём S	1
37	94-1403	Угловой штуцер	2
38	4055312	Зажим лента 250	5
38	4055312	Зажим лента 250	6
39	4067832	Шланг	1
40	94-0649	Угловой штуцер	1
41	94-1504	Угловой штуцер	1
42	4033343	Резиновый шланг	1
43	4503469	Хомут шланга	4
44	8010105	Всасывающая трубка	1
45	4505385	Хомут шланга	8
46	8010106	Всасывающая трубка	1
47	8010107	Всасывающая трубка	1
48	A810045	Уплотнительное кольцо	2
49	M211271	Болт	8
50	8012286	Трубка	1
51	94-1301	Адаптер	1
52	4080900 замена: 4102136	Резиновый шланг	2
52	4102136	Резиновый шланг	2
53	94-1401	Угловой штуцер	1
53	94-1401	Угловой штуцер	2
54	4081196	Трубка	1
55	4081197	Трубка	1
56	4507113	Штуцер трубки	2
57	4507112	Штуцер трубки	2
58	4069831	Хомут	1
59	M111036	Болт	2
60	4040961	Шланг	1
61	94-2010	Пробка	2
62	J70286	Угловой штуцер PT3/4	1
63	94-1704	Адаптер	1
64	J70482	Тройник	1
65	4044420	Защита шланга	1
66	94-2014	Пробка	1
67	4055289	Шланг	1
68	4096730	Регулировочная шайба	5
69	4096731	Регулировочная шайба	1
70	4096732	Регулировочная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
