Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI UH121

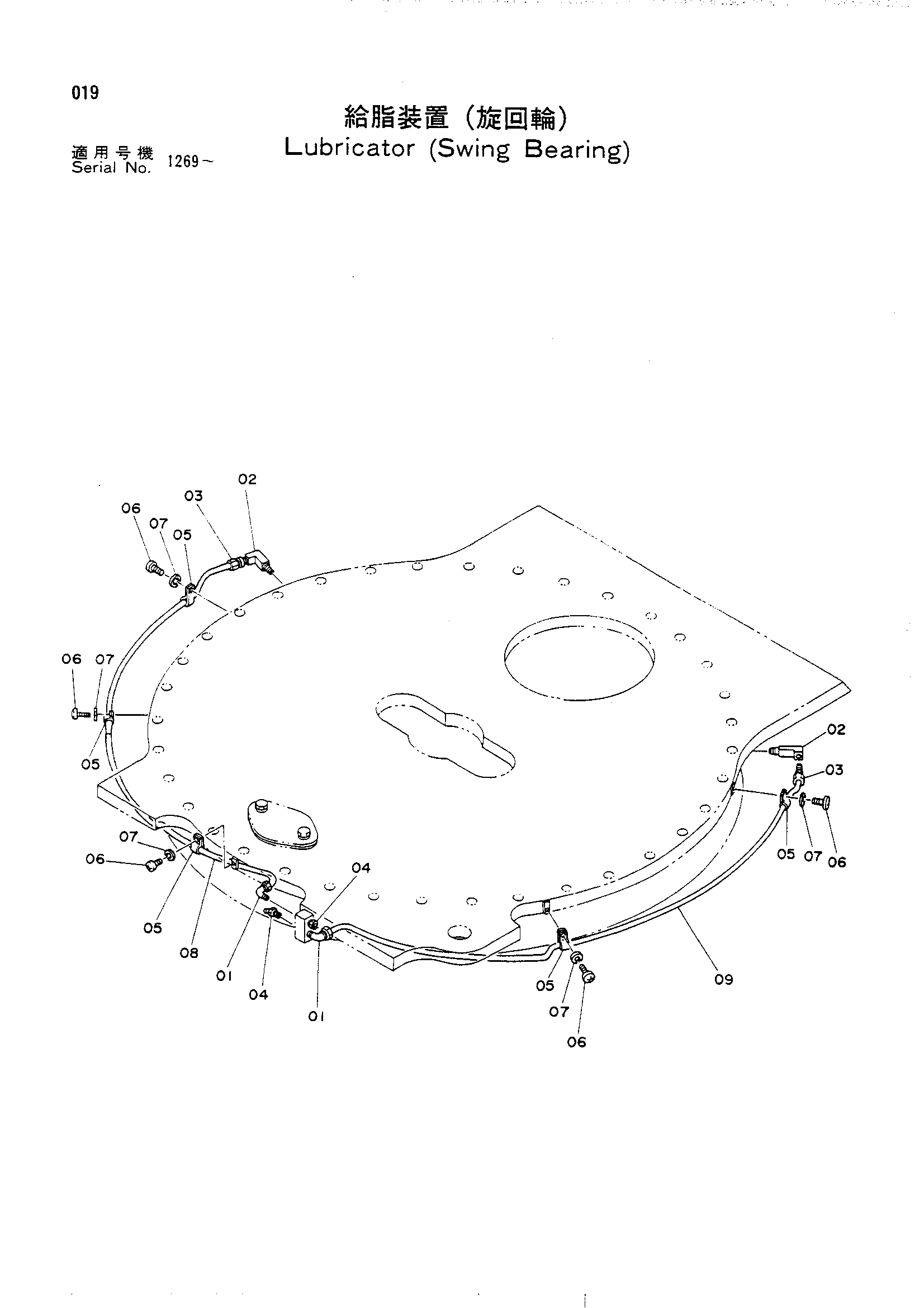

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4068303 | Штуцер | 2 |
| 01 | 4140645 | Штуцер трубки | 2 |
| 02 | 4056345 | Угловой штуцер | 2 |
| 02 | 4056345 | Угловой штуцер | 2 |
| 02 | 4056345 | Угловой штуцер | 2 |
| 02 | 4056345 | Угловой штуцер | 2 |
| 02 | 4151210 | Угловой штуцер | 2 |
| 02 | 4151210 | Угловой штуцер | 2 |
| 02 | 4151210 | Угловой штуцер | 2 |
| 02 | 4151210 | Угловой штуцер | 2 |
| 03 | 4032177 | Штуцер | 2 |
| 03 | 4140639 | Штуцер трубки | 2 |
| 04 | J75581 | Штуцер PT1/8 | 2 |
| 05 | 4000854 | Зажим трубка | 5 |
| 06 | M200610 замена: M430610 | Болт | 5 |
| 06 | M430610 замена: M200610 | Винт | 5 |
| 07 | A590906 | Пружинная шайба | 5 |
| 08 | 3023706 | Трубка | 1 |
| 08 | 3026859 | Трубка | 1 |
| 09 | 3023705 | Трубка | 1 |
| 09 | 3026858 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
