Укороченный рукоять — HITACHI UH121

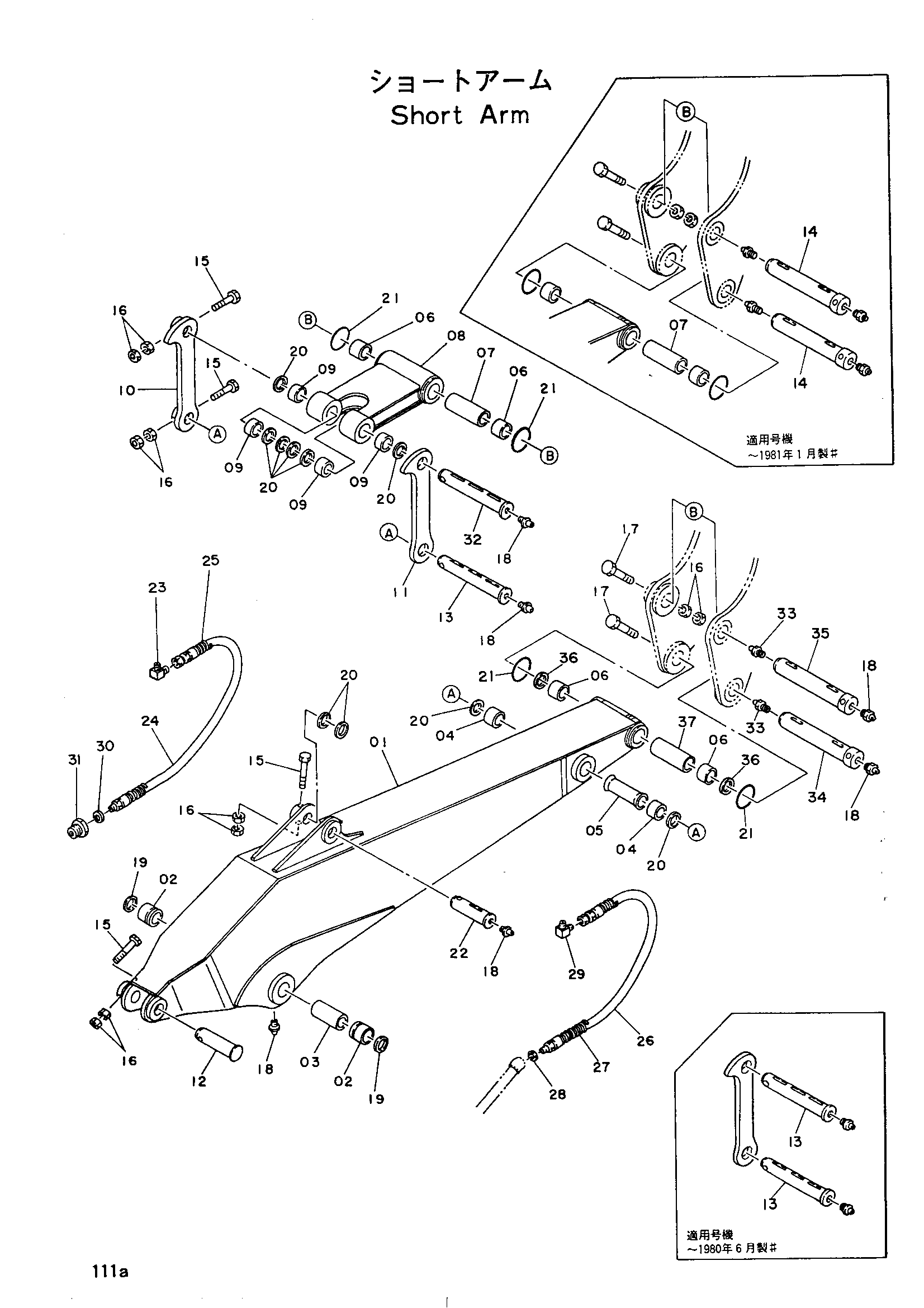

Заводская схема «Укороченный рукоять» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6003325	Рукоять	1
01-07	9029419	Рукоять-в сборе (укороченный)	1
01-31	9030677	Рукоять-в сборе (укороченный)	1
01-37	9029419	Рукоять-в сборе (укороченный)	1
02	4067984	Втулка	2
03	4067988	Проставка	1
04	4067985	Втулка	2
05	4067989	Проставка	1
06	4079119	Втулка	4
06	7005141	Тяга A	1
07	4079120	Проставка	1
07	4079120	Проставка	2
07	7005141	Тяга A	1
08	7005141	Тяга A	1
09	4067986	Втулка	4
09	7005141	Тяга A	1
10	8009792 замена: 8017245	Тяга B (левый)	1
10	8017245 замена: 8017245	Тяга B (левый)	1
11	3010523 замена: 3017617	Тяга B (правый)	1
11	3017617 замена: 3017617	Тяга B (правый)	1
12	3010551	Палец (D)	1
13	3010553	Палец (H) (I)	1
13	3010553	Палец (H) (I)	2
14	3012559 замена: 3017488	Палец (J) (K)	2
14	3017488 замена: 3017488	Палец	2
14	3019618	Палец	2
15	4514571	Болт	4
16	M512016	Гайка H	12
17	M122004	Болт	2
18	J75481	Штуцер	7
19	4067901	Пылезащитное уплотнение	2
20	4067902	Пылезащитное уплотнение	10
21	4085037 замена: 4089028	Уплотнительное кольцо	4
21	4089028	Уплотнительное кольцо	4
22	3013234	Палец (G)	1
23	94-1404	Угловой штуцер	1
24	4055256	Шланг	1
25	4055191	Защита шланга	1
26	4054383	Шланг	1
27	4055142	Защитный кожух	1
28	4073052	Шайба	1
29	94-1405	Угловой штуцер	1
30	4061743	Шайба	1
31	94-1604	Переходник	1
32	3020071	Палец	1
33	J75481	Штуцер	2
34	3020304	Палец	1
35	3019618	Палец	1
36	4067901	Пылезащитное уплотнение	2
37	4114148	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
