Кабина — HITACHI UH121

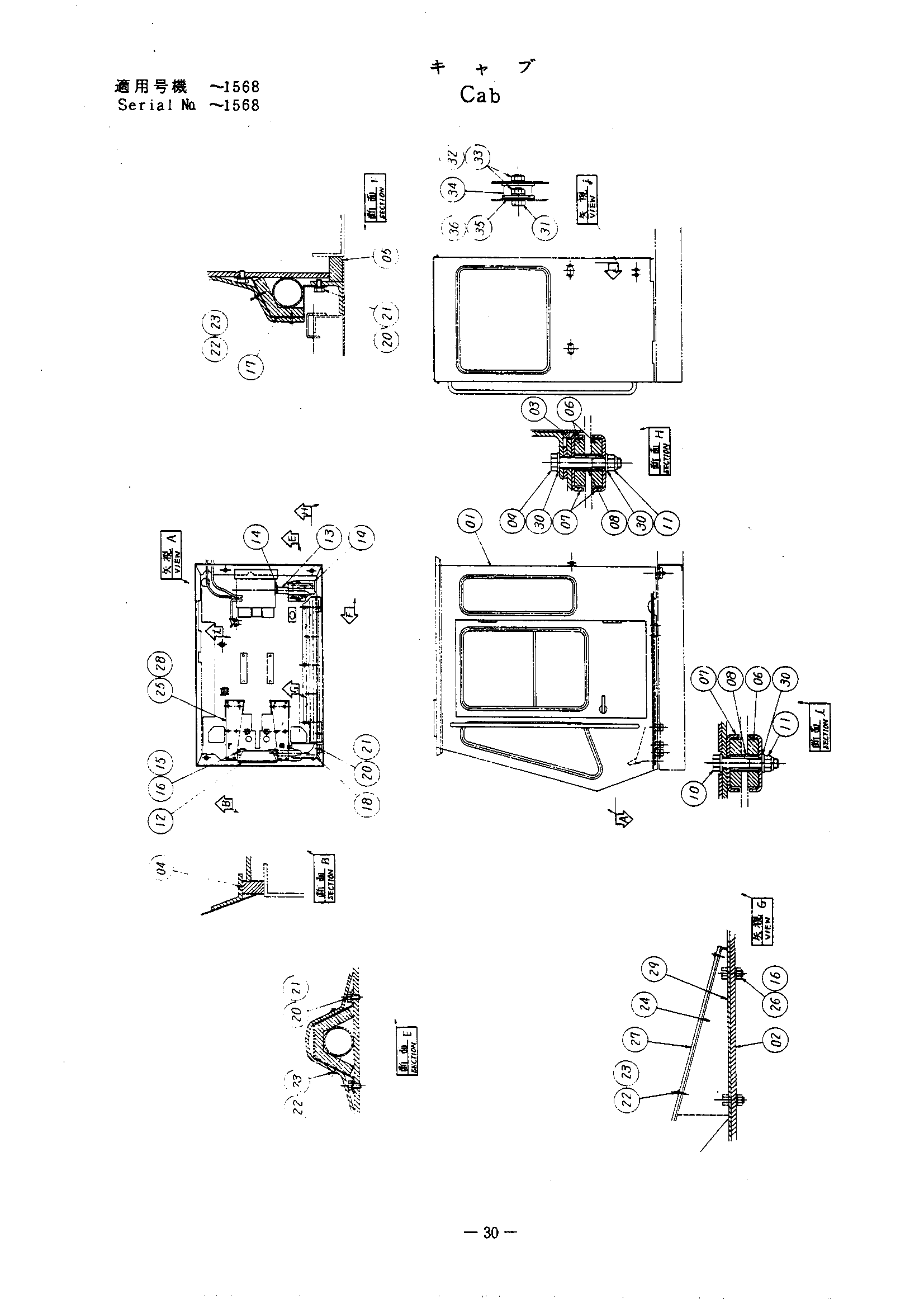

Заводская схема «Кабина» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4116413 | Кабина | 1 |
| 02 | 7010134 | Пластина | 1 |
| 02 | 7011067 | Пластина | 1 |
| 03 | 4103554 | Резиновая прокладка | 1 |
| 04 | 4103555 | Резиновая прокладка | 1 |
| 05 | 4054905 | Резиновая прокладка | 2 |
| 06 | 4080426 | Резиновая подушка | 12 |
| 07 | 4086007 | Ограничитель | 12 |
| 08 | 4035864 | Проставка | 6 |
| 09 | M111600 | Болт | 4 |
| 10 | M111690 | Болт H | 2 |
| 11 | 4026892 | Гайка U16 | 6 |
| 12 | 7006297 замена: 7011069 | Грилл | 1 |
| 12 | 7011069 замена: 7011069 | Грилл | 1 |
| 13 | 4080419 | Шланг | 1 |
| 14 | 4505385 | Хомут шланга | 2 |
| 15 | M111020 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 10 |
| 17 | 8020686 | Крышка | 1 |
| 18 | 9713738 | Крышка | 1 |
| 19 | 4117461 | Крышка | 1 |
| 20 | M200813 | Болт | 9 |
| 21 | A590908 | Пружинная шайба | 9 |
| 22 | 4510986 | Винт | 27 |
| 23 | A590104 | Шайба 4 | 27 |
| 24 | 8020687 | Подставка для ног | 1 |
| 25 | 8020688 | Подставка для ног | 1 |
| 26 | M501008 | Гайка | 8 |
| 27 | 4117580 | Лист | 1 |
| 28 | 4117581 | Лист | 1 |
| 29 | 2014365 | Коврик пола | 1 |
| 30 | A590116 | Шайба | 12 |
| 31 | M111025 | Болт | 4 |
| 32 | A590910 | Пружинная шайба | 6 |
| 33 | M501008 | Гайка | 6 |
| 34 | 4504249 | Резиновая прокладка | 2 |
| 35 | 4088277 | Регулировочная шайба | 2 |
| 36 | 4514942 | Регулировочная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
