Гидролинии рабочего оборудования <сверхдлинный удлинённый> — HITACHI UH121

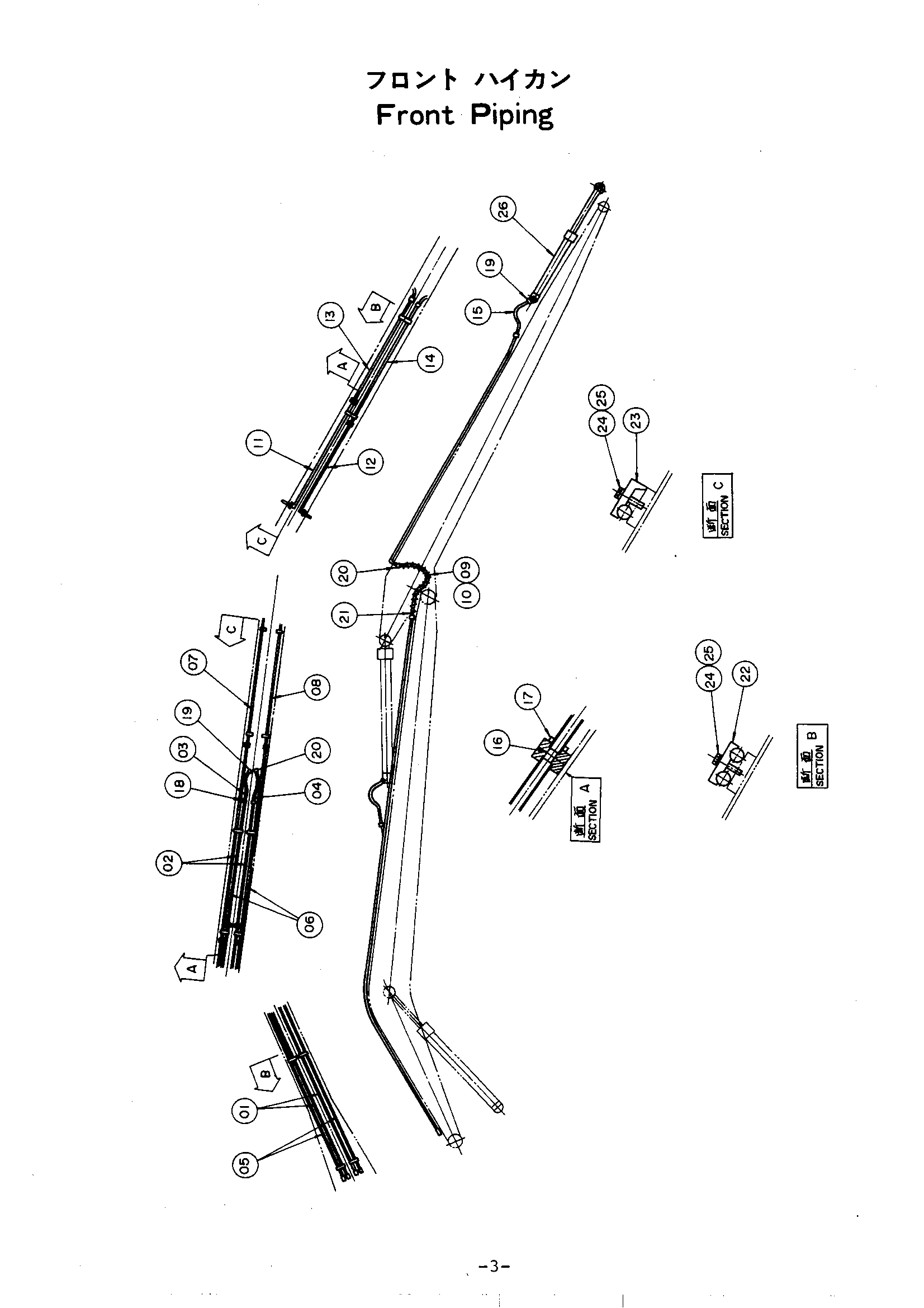

Заводская схема «Гидролинии рабочего оборудования <сверхдлинный удлинённый>» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8024591 | Трубка | 2 |
| 02 | 9716473 | Трубка | 2 |
| 03 | 4107974 | Шланг | 1 |
| 04 | 4055338 | Шланг | 1 |
| 05 | 8024592 | Трубка | 2 |
| 06 | 9716474 | Трубка | 2 |
| 07 | 8024594 | Трубка | 1 |
| 08 | 8024593 | Трубка | 1 |
| 09 | 4054383 | Шланг | 2 |
| 10 | 4055142 | Защитный кожух | 2 |
| 11 | 8024596 | Трубка | 1 |
| 12 | 8024595 | Трубка | 1 |
| 13 | 9716475 | Трубка | 1 |
| 14 | 9716476 | Трубка | 1 |
| 15 | 4103630 | Шланг | 2 |
| 16 | A811035 | Уплотнительное кольцо | 8 |
| 17 | M351240 | Болт с внутренним шестигранником | 32 |
| 18 | 94-1604 | Переходник | 1 |
| 19 | 94-1304 | Адаптер | 3 |
| 20 | 94-1305 | Адаптер | 3 |
| 21 | 4073052 | Шайба | 2 |
| 22 | 4112333 | Хомут трубки | 10 |
| 23 | 4112368 | Хомут трубки | 6 |
| 24 | M111671 | Болт | 16 |
| 25 | A590916 | Пружинная шайба | 16 |
| 26 | 3023026 | Гидроцилиндр ковш | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
