Укороченный рукоять — HITACHI UH121

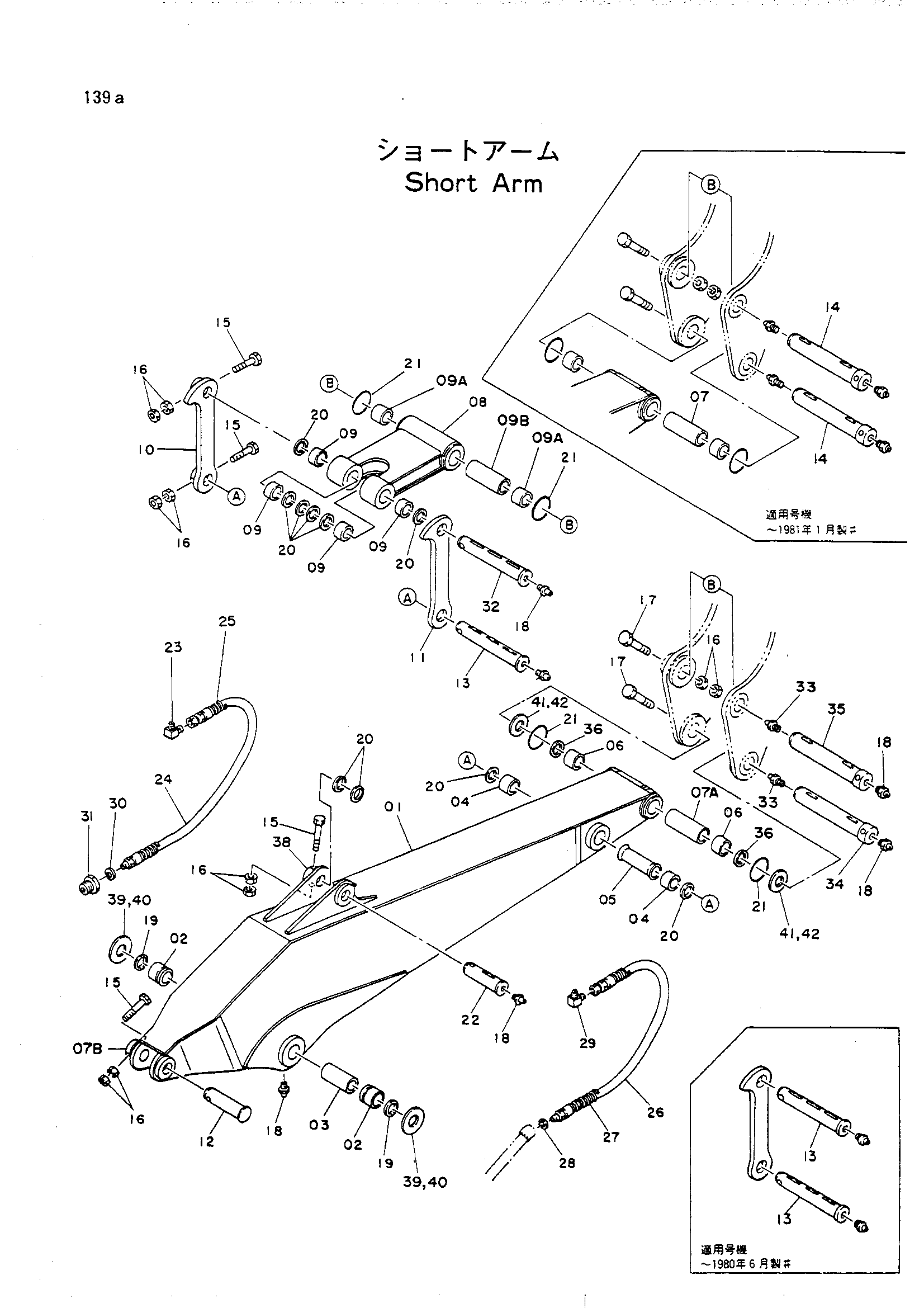

Заводская схема «Укороченный рукоять» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6003325	Рукоять	1
01-07B	9029419	Рукоять в сборе	1
01-31	9030677	Рукоять в сборе (укороченный)	1
02	4067984	Втулка	2
03	4067988	Проставка	1
04	4067985	Втулка	2
05	4067989	Проставка	1
06	4079119	Втулка	2
07	4079120	Проставка	1
07A	4114148	Проставка	1
07B	4067719	Ограничитель	2
08	7005141	Тяга A	1
08-09B	9020380	Тяга A	1
09	4067986	Втулка	4
09A	4079119	Втулка	2
09B	4079120	Проставка	1
10	8009792 замена: 8017245	Тяга B (левый)	1
10	8017245 замена: 8017245	Тяга B (левый)	1
11	3010523 замена: 3017617	Тяга B (правый)	1
11	3017617 замена: 3017617	Тяга B (правый)	1
12	3010551 замена: 3029082	Палец	1
12	3029082 замена: 3010551	Палец	1
13	3010553 замена: 3029084	Палец	1
13	3010553	Палец	2
13	3029084 замена: 3010553	Палец	1
14	3012559 замена: 3017488	Палец	2
14	3017488 замена: 3017488	Палец	2
14	3019618	Палец	2
15	4514571	Болт	4
16	M512016	Гайка H	12
17	M122004	Болт	2
18	J75481	Штуцер	7
19	4067901	Пылезащитное уплотнение	2
20	4067902	Пылезащитное уплотнение	10
21	4085037 замена: 4089028	Уплотнительное кольцо	4
21	4089028	Уплотнительное кольцо	4
22	3013234 замена: 3029087	Палец (G)	1
22	3029087 замена: 3013234	Палец	1
23	94-1404	Угловой штуцер	1
24	4055256	Шланг	1
25	4055191	Защита шланга	1
26	4054383	Шланг	1
27	4055142	Защитный кожух	1
28	4073052	Шайба	1
29	94-1405	Угловой штуцер	1
30	4061743	Шайба	1
31	94-1604	Переходник	1
32	3020071	Палец	1
33	J75481	Штуцер	2
34	3020304	Палец	1
35	3019618	Палец	1
36	4067901	Пылезащитное уплотнение	2
39	4101281	Регулировочная шайба T=1.2	2
40	4101280	Регулировочная шайба T=3.2	2
41	4124478	Регулировочная шайба T=1.2	2
42	4124477	Регулировочная шайба T=3.2	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
