Электрооборудование — HITACHI UH121

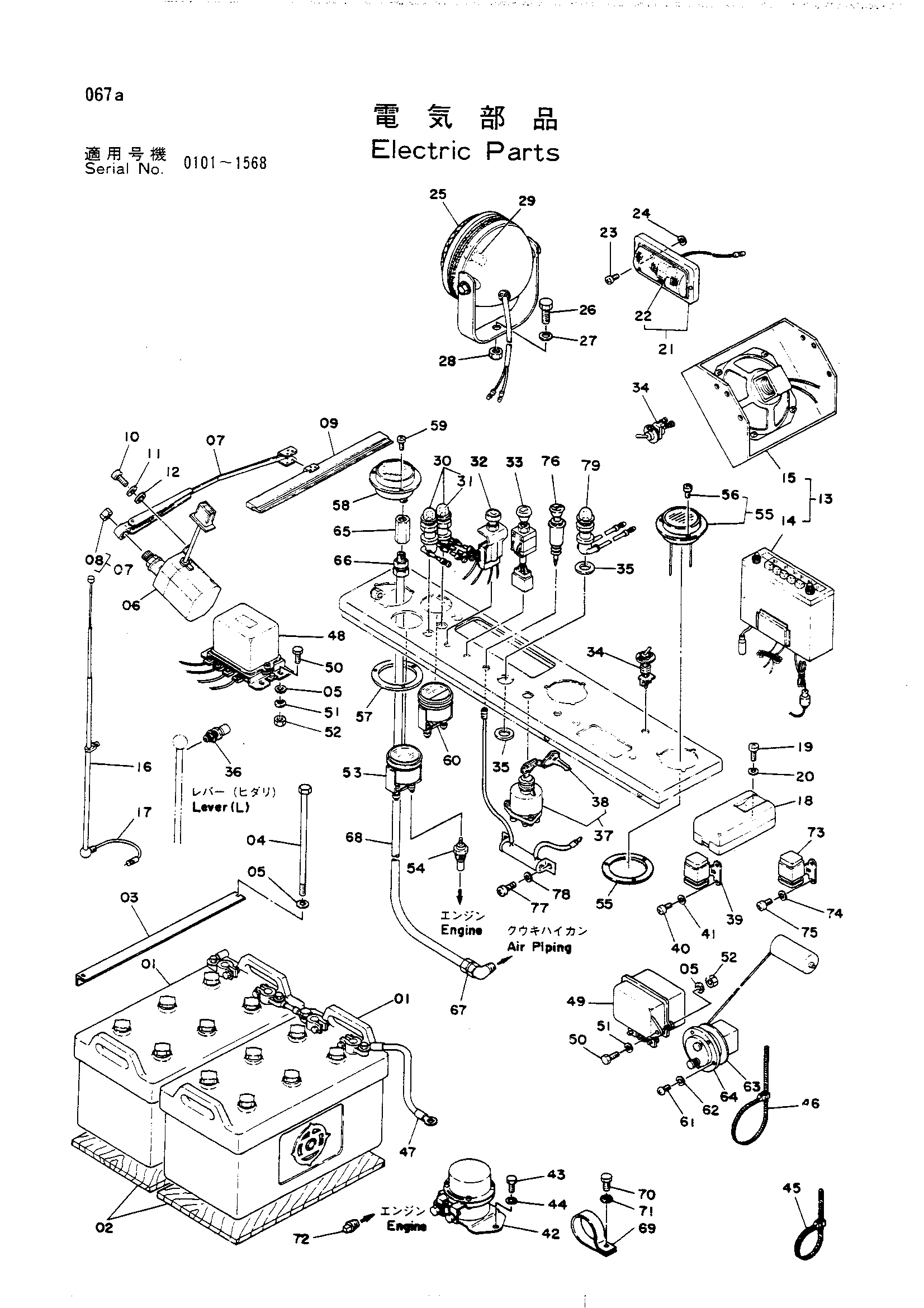

Заводская схема «Электрооборудование» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4503307	Аккумулятор	2
02	4509030	Воод	2
03	4060592	Держатель	4
04	4060593	Болт	8
05	A590106	Шайба	14
06	4050475	Стеклоочиститель гидромотор	1
07	4050477	Стеклоочиститель рукоять в сборе	1
07	4101832	Стеклоочиститель рукоять в сборе	1
08	4050479	Гайка	1
09	4101833	Стеклоочиститель отвал	1
09	4511185	Стеклоочиститель отвал	1
10	M430510	Винт	2
11	A590905	Пружинная шайба	2
12	A590105	Шайба	2
13	4054017	Радио в сборе	1
14	4043976	Радио	1
15	4505037	Динамик	1
16	4032061	Шток	1
17	4054018	Питатель	1
17	4102096	Питатель (радио)	1
18	3000399	Короб предохранитель (UH04)	1
19	M430613	Винт	2
20	A590906	Пружинная шайба	2
21	973204	Фонарь кабина в сборе	1
22	4001854	Фонарь	1
23	M430513	Винт	2
24	A590905	Пружинная шайба	2
25	214771	Фонарь головка в сборе	2
26	M101432	Болт	2
27	A590914	Пружинная шайба	2
28	M501411	Гайка	2
29	214770	Фонарь	2
30	D910776	Фонарь пилотный в сборе	2
31	4037223	Фонарь	2
32	445092	Выключатель фонарь (UH04)	1
33	4009556	Выключатель: стеклоочиститель	1
34	921037	Выключатель фонарь	1
35	4055674	Шайба	2
36	487086	Выключатель звуковой сигнал (T)	1
37	4038458	Выключатель стартер в сборе	1
38	4507942	Шпонка	1
39	4038459	Реле	1
40	M430510	Винт	2
41	A590905	Пружинная шайба	2
42	4034634	Реле	1
43	M200814	Болт	2
44	A590908	Пружинная шайба	2
45	4055312	Зажим 250	5
46	4055311	Зажим	10
47	4067823	Жгут проводов	1
47	4120711	Жгут проводов	1
48	4515085	Реле сафтй	1
49	4515086	Регулятор	1
50	M200614	Болт	6
51	A590906	Пружинная шайба	6
52	M500605	Гайка	6
53	2005301	Тхермометер	1
53	2010107	Тхермометер	1
54	4030594	Блок	1
55	4504225	Измеритель хоур в сборе	1
56	M430510	Винт	3
57	4053154	Пластина	1
58	992314	Измеритель давление	1
59	M430308	Винт	3
60	2005424	Измеритель топливный	1
60	2011703	Измеритель топливный	1
61	M430510	Винт	5
62	A590905	Пружинная шайба	5
63	4504289	Манжета	1
64	4067824	Указатель уровня	1
65	J70082	Разъём PT1/4	1
66	992313	Штуцер трубка	1
67	992312	Штуцер трубка	1
68	4507584	Трубка	1
69	4045529	Хомут	1
70	M111014	Болт	1
71	A590910	Пружинная шайба	1
72	94-2022	Пробка	1
73	4505392	Реле звуковой сигнал	1
74	A590906	Пружинная шайба	2
75	M430610	Винт	2
76	4026605	Лигхтер кигар	1
77	M430308	Винт	2
78	A590903	Пружинная шайба	2
79	D910776	Фонарь пилотный в сборе	1
