Кабина корпус — HITACHI UH121

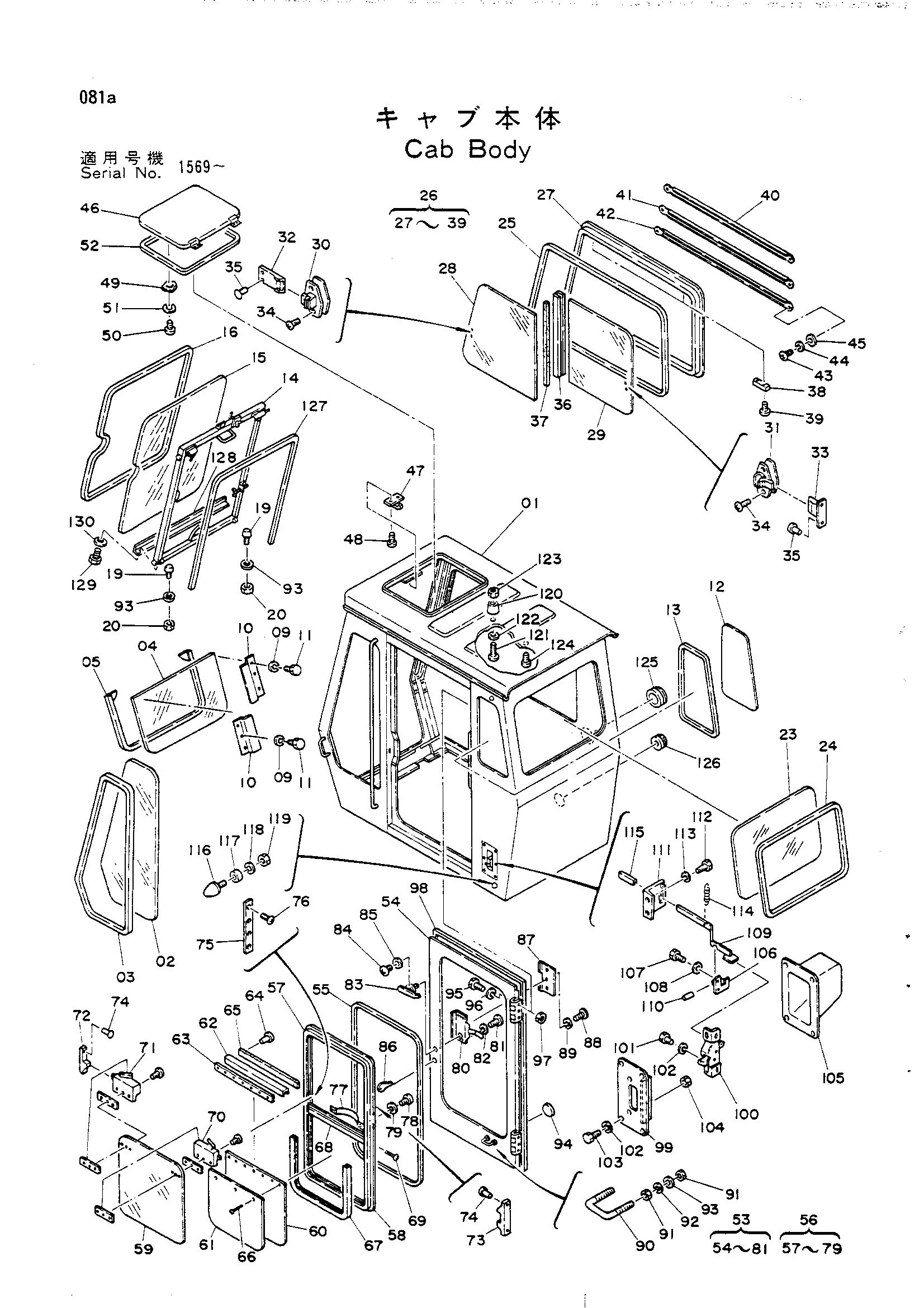

Заводская схема «Кабина корпус» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4134230	Кабина в сборе	1
	4143898	Кабина в сборе	1
01	4138128	Кабина	1
02	4125379	Стекло	1
03	4091399	Резиновый H	1
04	4138107	Стекло	1
05	4138143	Резиновая прокладка	1
09	A590908	Пружинная шайба	6
10	4138145	Пластина	2
11	M200813	Болт	6
12	4131259	Стекло	1
13	4091402	Резиновый H	1
14	4138133	Рама	1
15	4138106	Стекло	1
16	4504490	Резиновый H	1
19	4125389	Ограничитель	4
20	M501008	Гайка	2
23	4131260	Стекло	1
24	4084365	Резиновый H	1
25	4084367	Резиновый H	1
26	4096914	Окно в сборе	1
27	4085492	Рама	1
28	4088997	Стекло	1
29	4085495	Стекло	1
30	4084264	Замок	1
31	4084265	Замок	1
32	4088998	Защёлка	1
33	4084267	Защёлка	1
34	M470416	Винт	4
35	4091422	Заклёпка	4
36	4084268	Рама	1
37	4084272	Уплотнение водяной	1
38	4125399	Ограничитель	2
39	M470316	Винт	4
40	4132432	Защитный кожух	1
41	4132433	Защитный кожух	1
42	4111110	Защитный кожух	1
43	M430816	Винт	6
44	A590908	Пружинная шайба	6
45	A590108	Пружинная шайба	6
46	4125395	Крышка	1
47	4084437	Замок	1
48	M470410	Винт	2
49	4514800	Замок	1
50	M430408	Винт	2
51	A590904	Пружинная шайба	2
52	4125396	Резиновая прокладка	1
53	4134236	Дверь в сборе	1
54	4134237	Дверь	1
55	4103913	Резиновый H	1
56	4102942	Окно в сборе	1
57	4101503	Рама	1
58	4101504	Рама	1
59	4084276	Стекло	1
60	4101509	Пластина	1
61	4101506	Пластина	1
62	4101507	Рама	1
63	4101514	Линер	1
64	4101511	Заклёпка	3
65	4089003	Уплотнение водяной	2
66	4101512	Винт	2
67	4101510	Резиновая прокладка	1
68	4101508	Рама	1
69	4101513	Винт	4
70	4084279	Замок	1
71	4084280	Замок	1
72	4084283	Защёлка	4
73	4084284	Защёлка	2
74	4091422	Заклёпка	8
75	4084285	Пластина	2
76	M430408	Винт 4X8	8
77	4089005	Рукоятка	1
78	M430525	Винт	4
79	A590905	Пружинная шайба	4
80	4084287	Шпонка короб	1
81	M430613	Винт	6
82	A590906	Пружинная шайба	6
83	4096771	Рукоятка наружный	1
84	M470510	Винт	2
85	4107762	Шайба	2
86	971306	Шпонка (600#)	1
87	4138567	Крышка	1
88	M430408	Винт 4X8	3
89	A590904	Пружинная шайба	3
90	4084301	U-образный болт	1
91	M501008	Гайка	4
92	A590910	Пружинная шайба	4
93	A590110	Плоская шайба	10
94	4084302	Резиновая прокладка	1
95	M111020	Болт	6
96	A590910	Пружинная шайба	6
97	M501008	Гайка	6
98	4084435	Резиновая прокладка	1
99	4115206	Кронштейн	1
100	4113118	Замок	1
101	M200814	Болт	2
102	A590908	Пружинная шайба	6
103	M200825	Болт	4
104	M500807	Гайка	4
105	4102259	Крышка	1
106	4089007	Кронштейн	1
107	M200816	Болт	2
108	A590908	Пружинная шайба	2
109	4089008	Рычаг	1
110	4089009	Палец	1
111	4125397	Направляющая	1
112	M200816	Болт	2
113	A590908	Пружинная шайба	2
114	4125398	Пружина	1
115	4089012	Колпачок	1
116	487195	Ограничитель	2
117	4084289	Шайба	2
118	A590910	Пружинная шайба	2
119	M501008	Гайка	2
120	485013	Амортизатор	1
121	4101515	Винт	1
122	4101517	Шайба	4
123	4101518	Гайка	1
124	4101516	Винт	3
125	4038615	Резиновая прокладка	1
126	4038616	Резиновая прокладка	1
127	4084434	Резиновая прокладка	1
128	4138138	Резиновая прокладка	1
129	4138159	Винт	4
130	A590103	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
