Ходовой трубопроводы (LC гусеница) — HITACHI UH121

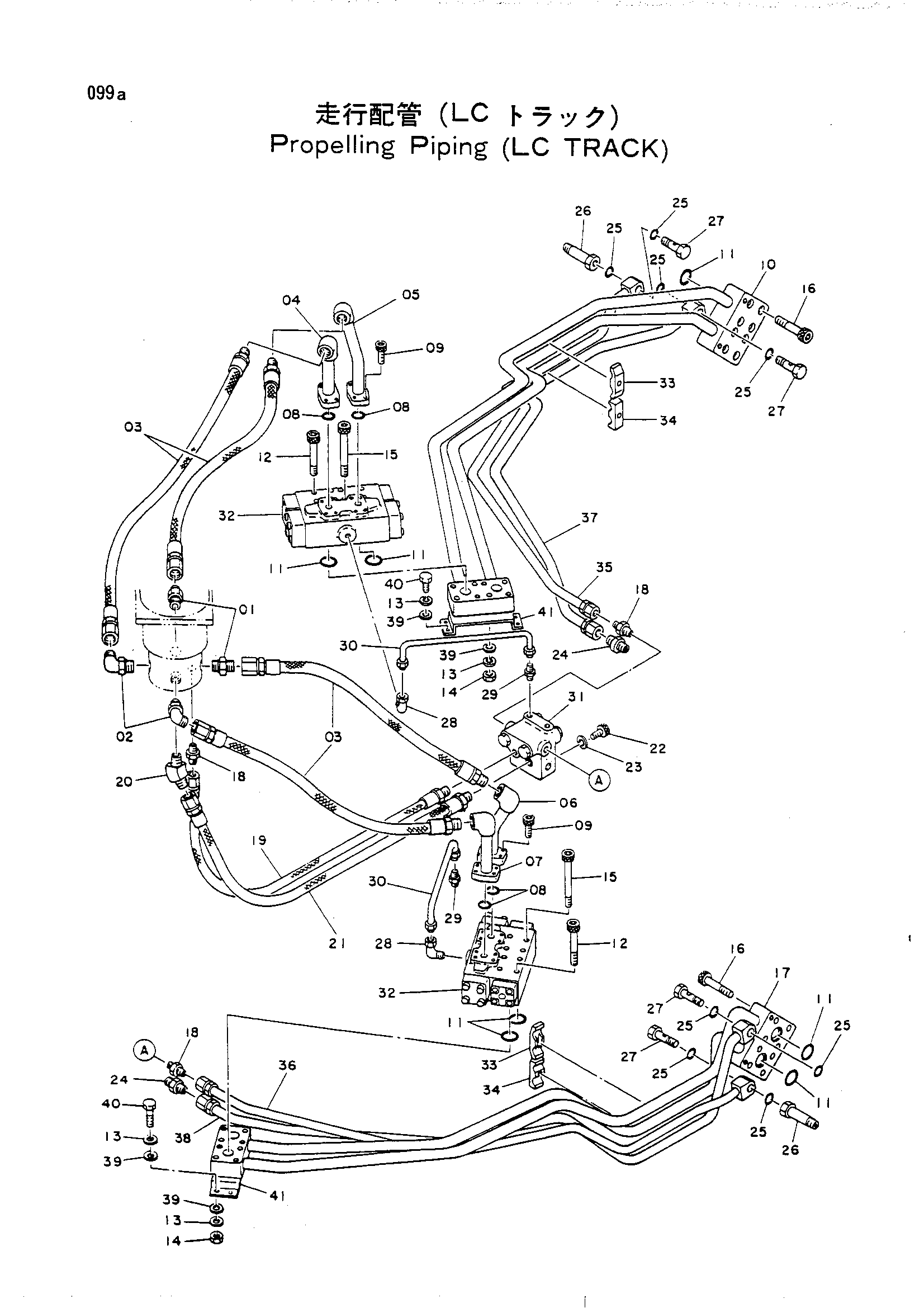

Заводская схема «Ходовой трубопроводы (LC гусеница)» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4042033	Адаптер	2
02	4065118	Угловой штуцер	2
03	4043861	Шланг (3)	4
04	9712904	Трубка	1
04	9717995	Трубка	1
05	9712907	Трубка	1
05	9717994	Трубка	1
06	9712906	Трубка	1
06	9717996	Трубка	1
07	9712905	Трубка	1
07	9717993	Трубка	1
08	A811030	Уплотнительное кольцо	4
09	M341032	Болт с внутренним шестигранником	16
09	M341036	Болт с внутренним шестигранником	16
10	7009126	Трубка	1
11	A811035	Уплотнительное кольцо	8
12	M351290	Болт с внутренним шестигранником	8
13	A590912	Пружинная шайба	16
14	M501210	Гайка	8
15	4021364	Болт с внутренним шестигранником	8
16	M341450	Болт с внутренним шестигранником	16
17	7009127	Трубка	1
18	94-1302	Адаптер S (10)	3
19	4058773	Шланг	1
20	94-1503	Угловой штуцер	1
21	4054548	Шланг (2)	1
22	M211028	Болт с внутренним шестигранником	3
23	A590910	Пружинная шайба	3
24	94-1303	Адаптер S 1/2 (130)	2
25	4506418	Уплотнительное кольцо	8
26	4032837	Адаптер (2)	2
27	4055998	Болт	4
27	4109416	Болт	4
28	4016788	Штуцер трубки	2
28	4140647	Штуцер трубки	2
29	4071328	Штуцер трубки	2
29	4140641	Штуцер трубки	2
30	4067439	Трубка	2
30	4152483	Трубка	2
31	4081168	Тормозной клапан	1
32	4081334	Тормозной клапан	2
33	4053597	Хомут трубки	2
34	4067570	Хомут трубки	2
35	8018522	Трубка	1
35	8022854	Трубка	1
36	8018523	Трубка	1
36	8022855	Трубка	1
37	8018524	Трубка	1
37	8022858	Трубка	1
38	8018525	Трубка	1
38	8022857	Трубка	1
39	J217084	Шайба	8
40	M111228	Болт	8
41	4100249	Кронштейн	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
