Трубопроводы системы смазки (передний) — HITACHI UH121

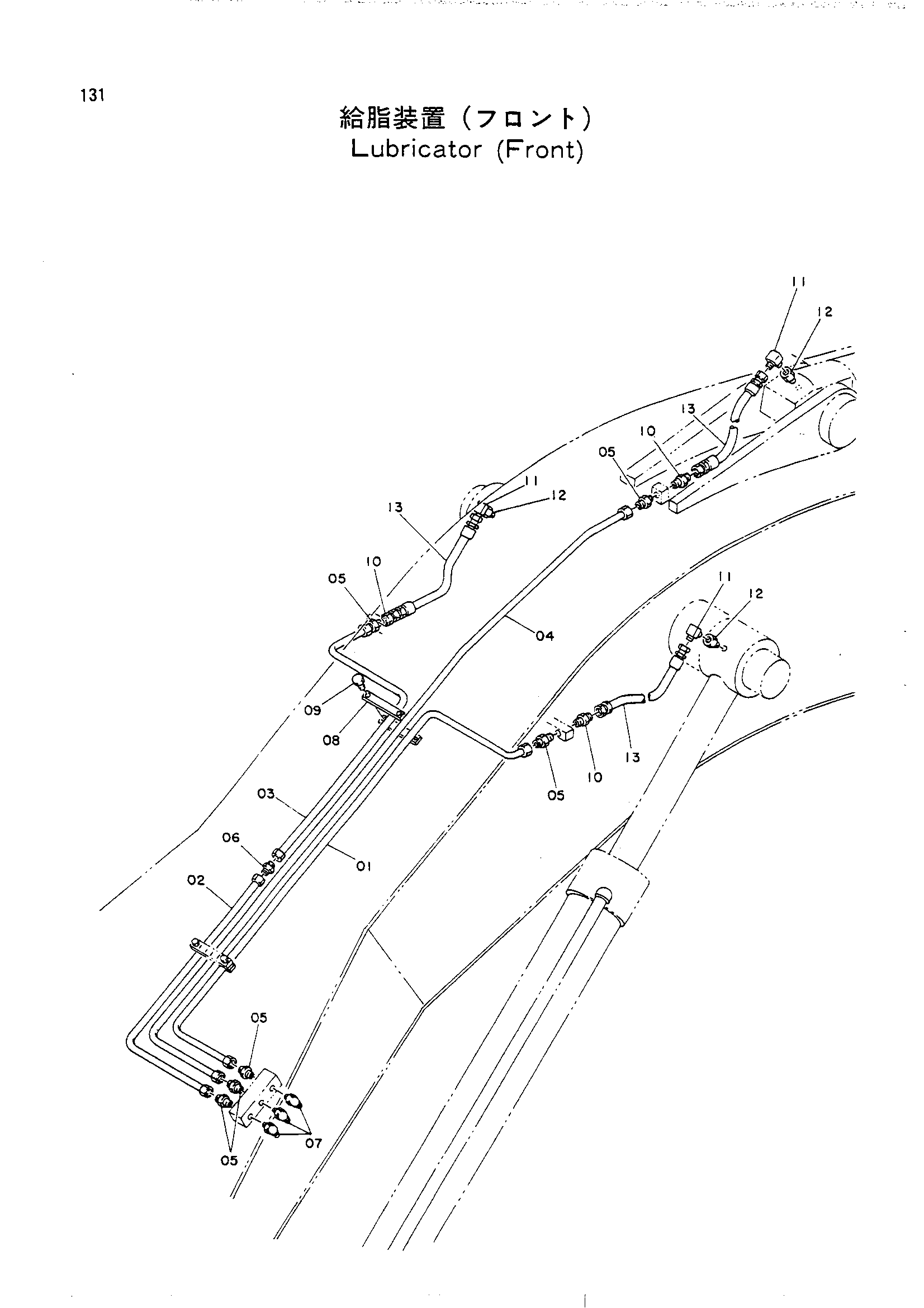

Заводская схема «Трубопроводы системы смазки (передний)» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4081436 | Трубка | 1 |
| 01 | 4146799 | Трубка | 1 |
| 02 | 4081437 | Трубка | 1 |
| 02 | 4146800 | Трубка | 1 |
| 03 | 4081438 | Трубка | 1 |
| 03 | 4146801 | Трубка | 1 |
| 04 | 3013084 | Трубка | 1 |
| 04 | 4146805 | Трубка | 1 |
| 05 | 4140640 | Штуцер | 6 |
| 05 | 4507113 | Штуцер трубки | 6 |
| 06 | 4057013 | Штуцер трубки | 1 |
| 06 | 4140664 | Штуцер | 1 |
| 07 | J75581 | Штуцер PT1/8 | 3 |
| 08 | 4054024 | Хомут | 2 |
| 09 | M111028 | Болт | 4 |
| 10 | 94-1301 | Адаптер | 3 |
| 11 | 94-1401 | Угловой штуцер | 3 |
| 12 | 4031492 | Адаптер.с | 3 |
| 13 | 4512113 | Шланг (17) | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
