Рычаг управления — HITACHI UH121

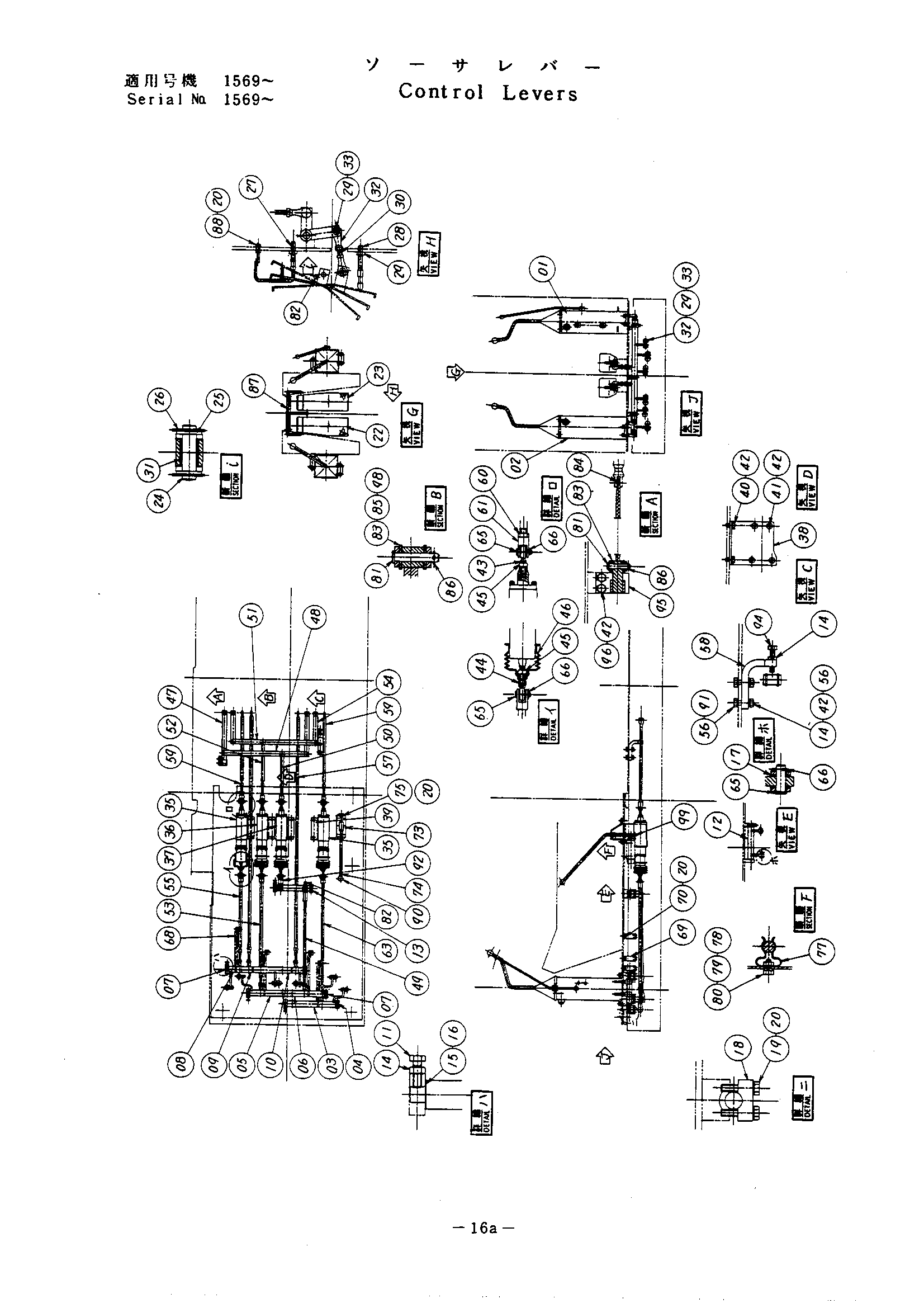

Заводская схема «Рычаг управления» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9050793	Стойка (правый)	1
02	9031205	Стойка (левый)	1
03	8027213	Рычаг	1
04	4148184	Палец	1
05	8027210	Рычаг	1
06	8027211	Рычаг	1
07	4064007	Палец	2
08	9718502	Рычаг	1
09	8027212	Рычаг	1
10	9718501	Рычаг	1
11	M111032	Болт	4
12	8027214	Рычаг	1
13	4148183	Палец	1
14	M501008	Гайка	7
15	4081592	Регулировочная шайба	20
16	A590120	Шайба	4
17	4137107	Регулировочная шайба	4
18	4116377	Хомут	4
19	M210840	Болт 8X40	8
20	A590908	Пружинная шайба	17
22	8025645	Педаль (правый)	1
23	8025646	Педаль (левый)	1
24	4126005	Палец (S)	2
25	A590116	Шайба	4
26	4022701	Стопорный палец	4
27	4103240	Ограничитель (USA)	2
28	4106050	Ограничитель	2
29	M501210	Гайка	22
30	M401232	Болт шпилька	2
31	4063694	Игольчатый подшипник	4
32	4056020	Шарнир	10
33	A590912	Пружинная шайба	10
35	9038857	Клапан вспомогательный	2
36	9038859	Клапан вспомогательный	1
37	9042824	Клапан вспомогательный	1
38	4116531	Кронштейн	3
39	4148185	Кронштейн	1
40	M111020	Болт	8
41	M341022	Болт с внутренним шестигранником	16
42	A590910	Пружинная шайба	28
43	4505510	Шарнир	4
44	4064578	Шарнир	4
45	M581210	Гайка винг	8
46	4072030	Крышка боот	4
47	9715025	Тяга	1
48	8022444	Тяга	1
49	9718505	Шток	1
50	9717706	Шток	1
51	8027215	Тяга	1
52	9718504	Шток	1
53	9718507	Шток	1
54	9715026	Тяга	1
55	9718503	Шток	1
56	A590110	Шайба	4
57	4148369	Шток	2
58	4096207	Кронштейн	1
59	4142084	Шток	2
60	M501411	Гайка	4
61	4142948	Концевой вилка	4
63	9718506	Шток	1
65	A741232	Палец 12X31.5	10
66	A764022	Шплинт	10
68	4069727	Пружина	4
69	4117460	Кронштейн	4
70	M200813	Болт	4
73	3027241	Крышка	1
74	3027242	Рычаг	1
75	M200814	Болт	2
77	4090554	Защёлка	1
78	M200613	Болт	1
79	A590906	Пружинная шайба	1
80	M500605	Гайка	1
81	4071791	Палец	4
82	J75481	Штуцер	9
83	A590116	Шайба	8
84	4072000	Регулировочная шайба	8
85	A590112	Шайба	6
86	A764025	Шплинт	4
87	8026831	Защитный кожух	1
88	M500807	Гайка	3
90	4014165	Рукоятка	1
91	M111040	Болт	2
92	4125434	Концевой вилка	1
94	M161056	Болт	1
95	9709743	Держатель	1
96	M111016	Болт	2
98	4081593	Регулировочная шайба	16
99	4134502	Пружинный штифт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
