Насос рычаг управления — HITACHI UH121

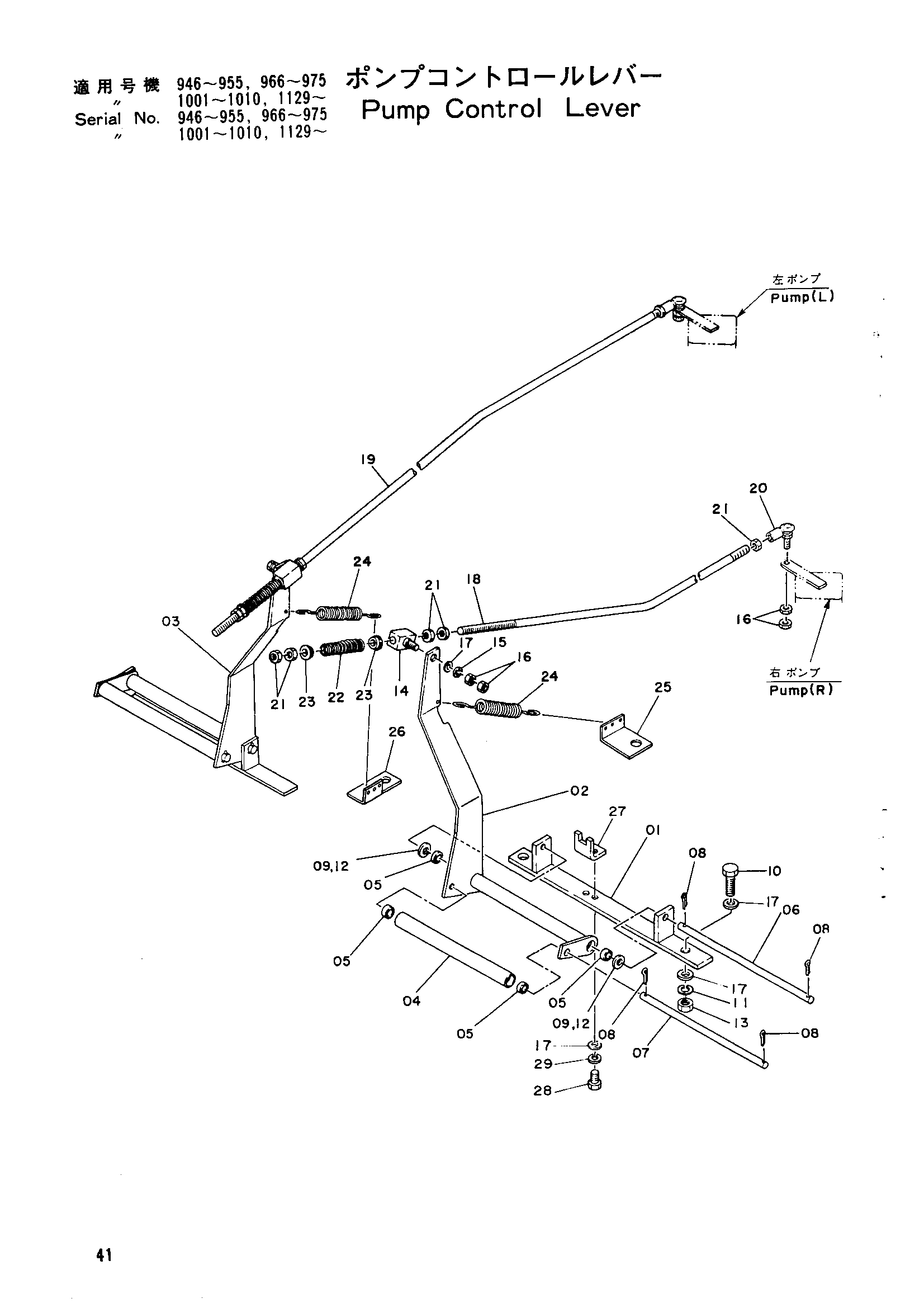

Заводская схема «Насос рычаг управления» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8020352 | Кронштейн | 2 |
| 02 | 8009728 | Рычаг | 1 |
| 03 | 8009729 | Рычаг | 1 |
| 04 | 4067743 | Ролик | 2 |
| 05 | 984597 | Шариковый подшипник | 8 |
| 06 | 4067744 | Палец | 2 |
| 07 | 4067745 | Палец каток | 2 |
| 08 | A762013 | Шплинт | 8 |
| 09 | A590108 | Шайба | 4 |
| 10 | M111040 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | A590112 | Шайба | 4 |
| 13 | M501008 | Гайка | 4 |
| 14 | 487345 | Соединение | 2 |
| 15 | A590106 | Пружинная шайба | 2 |
| 16 | M500605 | Гайка | 8 |
| 17 | A590110 | Шайба | 2 |
| 18 | 3017074 | Шток | 1 |
| 19 | 3017075 | Шток | 1 |
| 20 | 4056125 | Шарик соединение | 2 |
| 21 | M500807 | Гайка | 10 |
| 22 | 4502579 | Пружина | 2 |
| 23 | 4502580 | Пружина направляющая | 4 |
| 24 | 4501982 | Пружина | 2 |
| 25 | 4089611 | Кронштейн | 1 |
| 26 | 4089612 | Кронштейн | 1 |
| 27 | 4115196 | Направляющая | 2 |
| 28 | M111016 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
