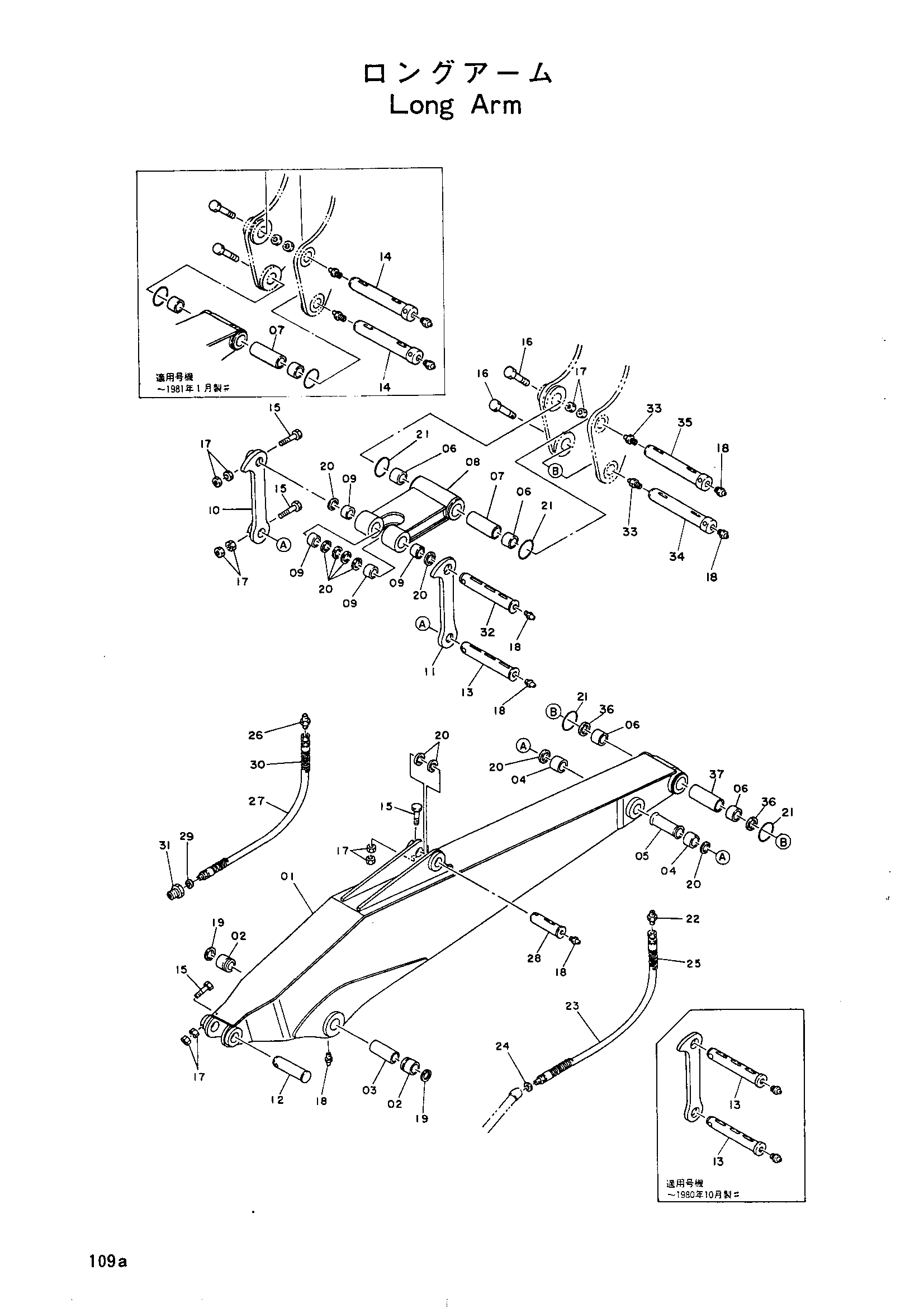

Удлинённый рукоять — HITACHI UH121

Заводская схема «Удлинённый рукоять» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6003004	Рукоять	1
01-07	9026386	Рукоять в сборе	1
01-28	9027735	Рукоять в сборе (удлинённый)	1
01-37	9026386	Рукоять в сборе	1
02	4067984	Втулка	2
03	4067988	Проставка	1
04	4067985	Втулка	2
05	4067989	Проставка	1
06	4079119	Втулка	4
06	9020380	Тяга A в сборе	1
07	4079120	Проставка	1
07	4079120	Проставка	2
07	9020380	Тяга A в сборе	1
08	7005141	Тяга	1
08	9020380	Тяга A в сборе	1
09	4067986	Втулка	4
09	9020380	Тяга A в сборе	1
10	8009792	Тяга B (левый)	1
10	8017245	Тяга B (левый)	1
11	3010523	Тяга B (правый)	1
11	3017617	Тяга B (правый)	1
12	3010551	Палец (D)	1
13	3010553	Палец (H) (I)	1
13	3010553	Палец (H) (I)	2
14	3012559	Палец (J) (K)	2
14	3017488	Палец	2
14	3019618	Палец	2
15	4514571	Болт	4
16	M122004	Болт	2
17	M512016	Гайка H	12
18	J75481	Штуцер	7
19	4067901	Пылезащитное уплотнение	2
20	4067902	Пылезащитное уплотнение	10
21	4089028	Уплотнительное кольцо	4
22	94-1305	Адаптер	1
23	4078296	Шланг	1
24	4073052	Шайба	1
25	4060288	Защита шланга	1
26	94-1304	Адаптер	1
27	4085606	Шланг	1
28	3013234	Палец G	1
29	4061743	Шайба	1
30	4055189	Защитный кожух	1
31	94-1604	Переходник	1
32	3020071	Палец	1
33	J75481	Штуцер	2
34	3020304	Палец	1
35	3019618	Палец	1
36	4067901	Пылезащитное уплотнение	2
37	4114148	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
