Гидромотор поворота — HITACHI UH121

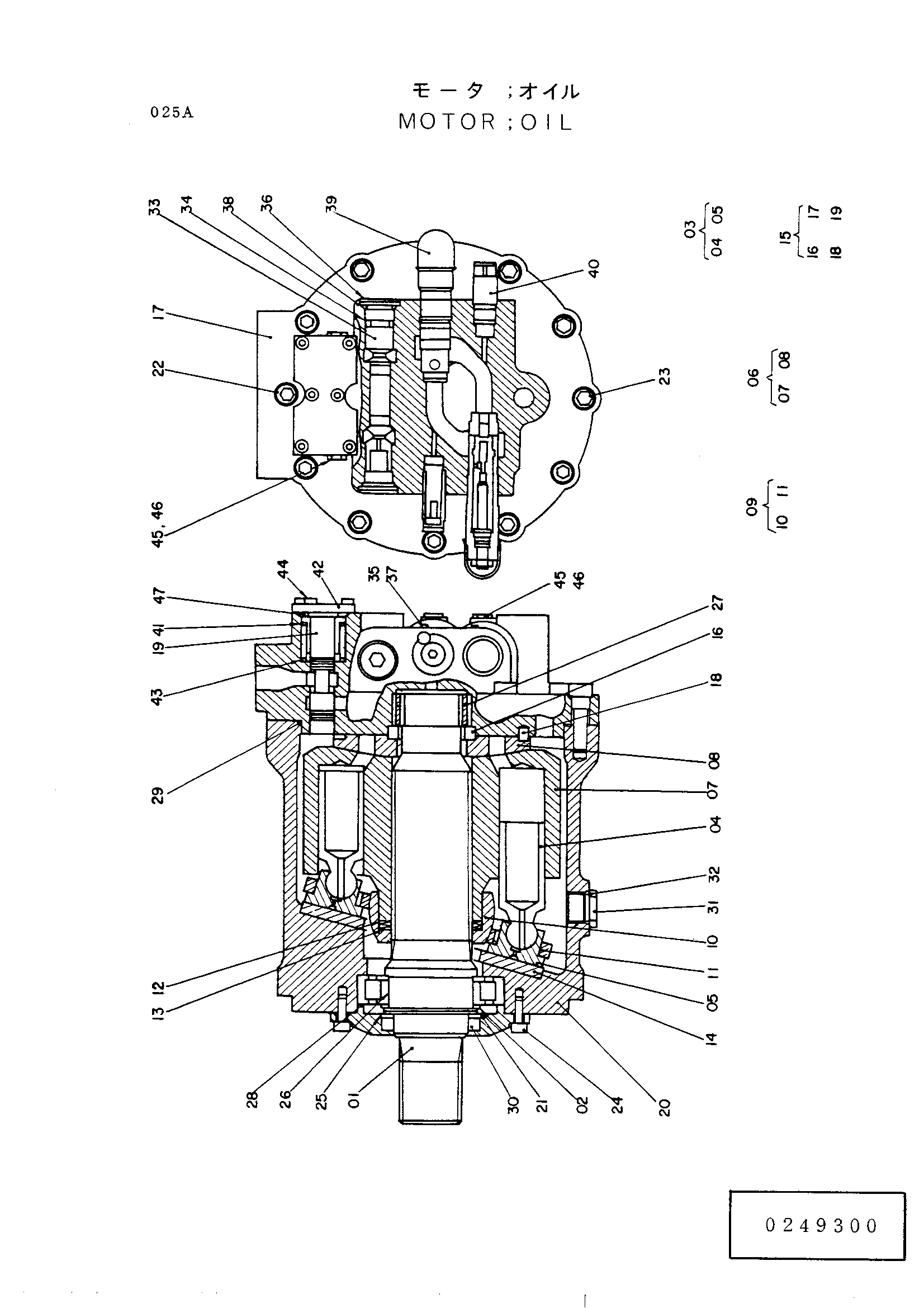

Заводская схема «Гидромотор поворота» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4152946 | Гидромотор (0249300) | 1 | |
| 01 | 0217101 | Вал | 1 |
| 02 | 0217102 | Проставка | 1 |
| 03 | 0217103 | Поршень дополнительный | 1 |
| 06 | 0217104 | Гидроцилиндр дополнительный | 1 |
| 09 | 0217105 | Пластина дополнительный | 1 |
| 12 | 0217106 | Пружина | 4 |
| 13 | 0217107 | Регулировочная шайба | 1 |
| 14 | 0217108 | Башмак пластина | 1 |
| 15 | 0249301 | Корпус дополнительный | 1 |
| 20 | 0217110 | Корпус | 1 |
| 21 | 0217111 | Крышка | 1 |
| 22 | 0217112 | Болт | 3 |
| 23 | 0217113 | Болт | 9 |
| 24 | 0217114 | Болт | 6 |
| 25 | 0217115 | Кольцо | 1 |
| 26 | 0217116 | Подшипник | 1 |
| 27 | 0217117 | Вал | 1 |
| 28 | 0217118 | Уплотнительное кольцо | 1 |
| 29 | 0217119 | Уплотнительное кольцо | 1 |
| 30 | 0217120 | Масляное уплотнение | 1 |
| 31 | 0217121 | Пробка | 2 |
| 32 | 0217122 | Уплотнительное кольцо | 2 |
| 33 | 0217123 | Тарельчатый клапан | 2 |
| 34 | 0217124 | Пружина | 2 |
| 35 | 0217125 | Пробка | 5 |
| 36 | 0217126 | Пробка | 2 |
| 37 | 0217127 | Уплотнительное кольцо | 5 |
| 38 | 0217128 | Уплотнительное кольцо | 2 |
| 39 | 0217129 | Предохранительный клапан | 2 |
| 40 | 0217130 | Клапан | 2 |
| 41 | 0249302 | Шайба | 2 |
| 42 | 0249303 | Крышка | 1 |
| 43 | 0249304 | Пружина | 2 |
| 44 | 0249305 | Болт | 6 |
| 45 | 0249306 | Пробка | 3 |
| 46 | 0249307 | Уплотнительное кольцо | 3 |
| 47 | 0249308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
