Поворот стояночный тормоз — HITACHI UH121

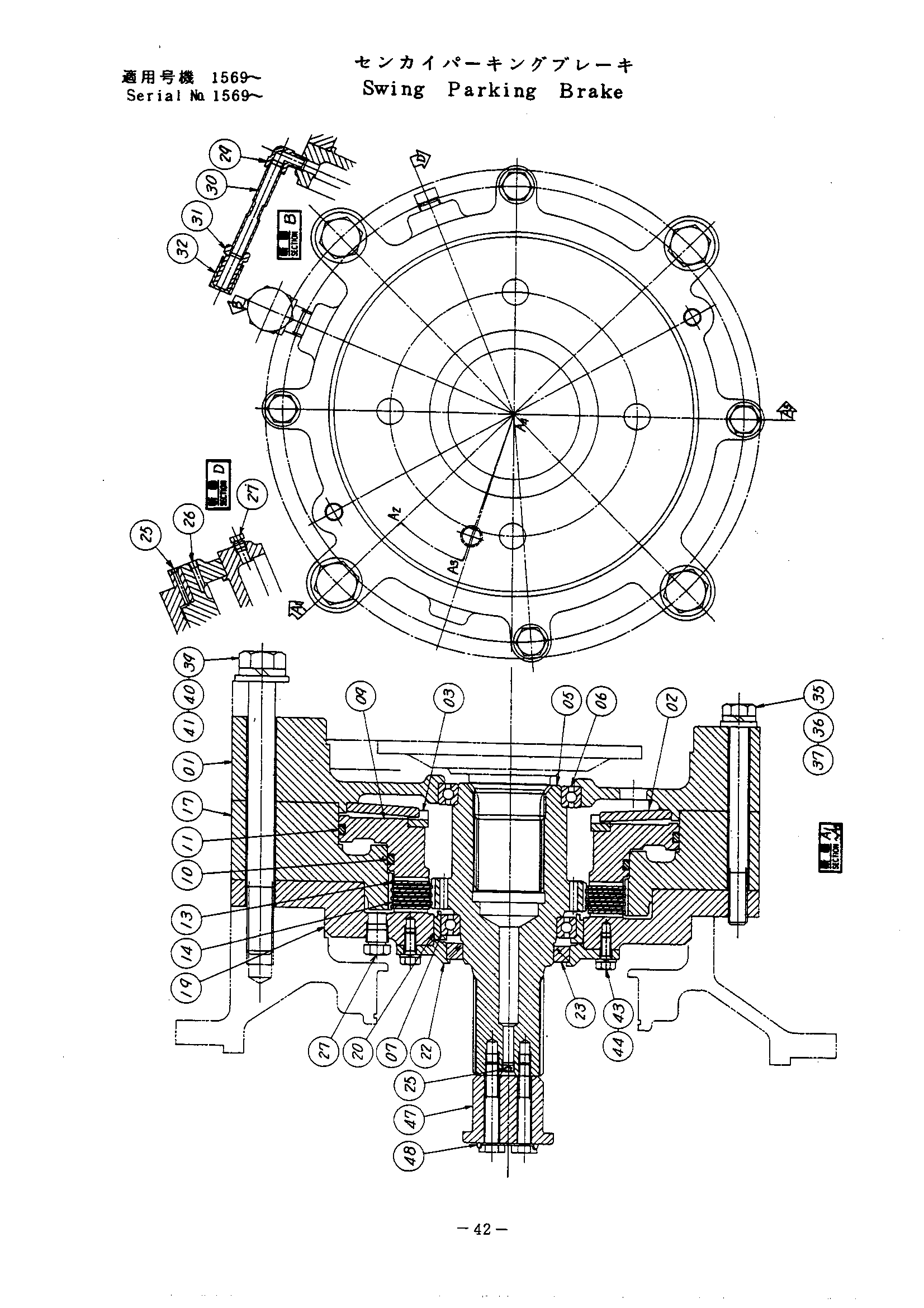

Заводская схема «Поворот стояночный тормоз» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2016681 | Крышка | 1 |
| 02 | 3012707 | Пружина | 1 |
| 03 | 3020536 | Проставка | 1 |
| 05 | 2013960 | Вал привод | 1 |
| 06 | 4115303 | Подшипник шарик | 1 |
| 07 | 4079790 | Подшипник шарик | 1 |
| 09 | 3012688 | Поршень | 1 |
| 10 | A810175 | Уплотнительное кольцо | 1 |
| 11 | A810250 | Уплотнительное кольцо | 1 |
| 13 | 3012687 | Пластина | 4 |
| 14 | 3012686 | Пластина фрикционный | 3 |
| 17 | 2016679 | Картридж | 1 |
| 19 | 2016682 | Корпус | 1 |
| 20 | 4079674 | Картридж | 1 |
| 22 | 3012685 | Крышка | 1 |
| 23 | 4051115 | Масляное уплотнение | 1 |
| 25 | 94-2010 | Пробка | 2 |
| 26 | 94-2011 | Пробка | 1 |
| 27 | 447483 | Пробка | 2 |
| 29 | 94-0632 | Угловой штуцер S (100) | 1 |
| 30 | 4079675 | Трубка | 1 |
| 31 | 4079676 | Адаптер | 1 |
| 32 | 4078070 | Колпачок | 1 |
| 35 | M211404 | Болт | 4 |
| 36 | A590914 | Пружинная шайба | 4 |
| 37 | 4114404 | Шайба | 4 |
| 39 | 4137957 | Болт | 4 |
| 40 | A590920 | Пружинная шайба | 4 |
| 41 | 4018545 | Плоская шайба | 4 |
| 43 | M200820 | Болт 8X20 | 6 |
| 44 | A590908 | Пружинная шайба | 6 |
| 47 | 4105723 | Бобышка | 1 |
| 48 | 488042 | Стопорная пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
