Пилотные гидролинии — HITACHI UH121

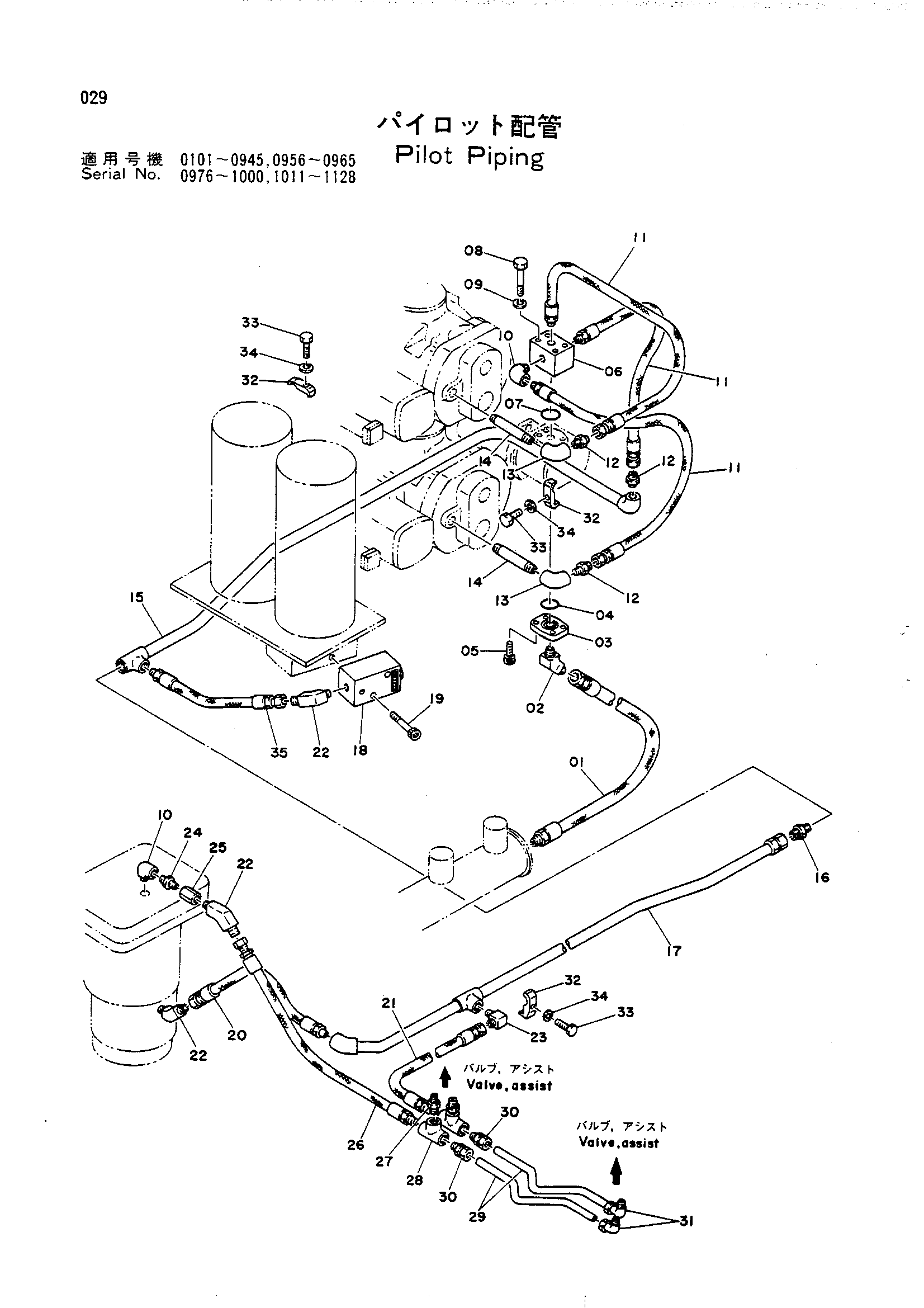

Заводская схема «Пилотные гидролинии» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4043176 | Шланг | 1 |
| 02 | 94-1504 | Угловой штуцер | 1 |
| 03 | 4052746 | Фланец | 1 |
| 04 | A810035 | Уплотнительное кольцо G35 | 1 |
| 05 | 4057125 | Болт с внутренним шестигранником | 4 |
| 06 | 3010940 | Блок | 1 |
| 07 | A811030 | Уплотнительное кольцо | 1 |
| 08 | 19H1733 | Болт | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | 94-0631 | Угловой штуцер | 2 |
| 11 | 4062752 | Шланг | 3 |
| 12 | 94-1302 | Адаптер | 3 |
| 13 | 94-0616 | Угловой штуцер | 2 |
| 14 | 4071515 | Адаптер | 2 |
| 15 | 8013815 | Трубка | 1 |
| 16 | 94-1303 | Адаптер S 1/2 (130) | 1 |
| 17 | 9708183 | Трубка | 1 |
| 18 | 4057805 | Предохранительный клапан | 1 |
| 19 | M351063 | Болт с внутренним шестигранником | 2 |
| 20 | 4054346 | Шланг | 1 |
| 21 | 4081175 | Шланг | 1 |
| 22 | 94-1502 | Угловой штуцер | 3 |
| 23 | 94-1402 | Угловой штуцер | 1 |
| 24 | 94-1702 | Адаптер S (40) | 1 |
| 25 | 94-0676 | Разъём S | 1 |
| 26 | 4081174 | Шланг | 1 |
| 27 | 94-1901 | Адаптер | 2 |
| 28 | 94-0661 | Тройник | 2 |
| 29 | 4081103 | Трубка | 2 |
| 30 | 4071090 | Штуцер трубки | 2 |
| 31 | 4060160 | Штуцер трубки | 2 |
| 32 | 4053594 | Хомут трубки | 3 |
| 33 | M111040 | Болт | 3 |
| 34 | A590910 | Пружинная шайба | 3 |
| 35 | 4039587 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
