Гидромотор поворота — HITACHI UH121

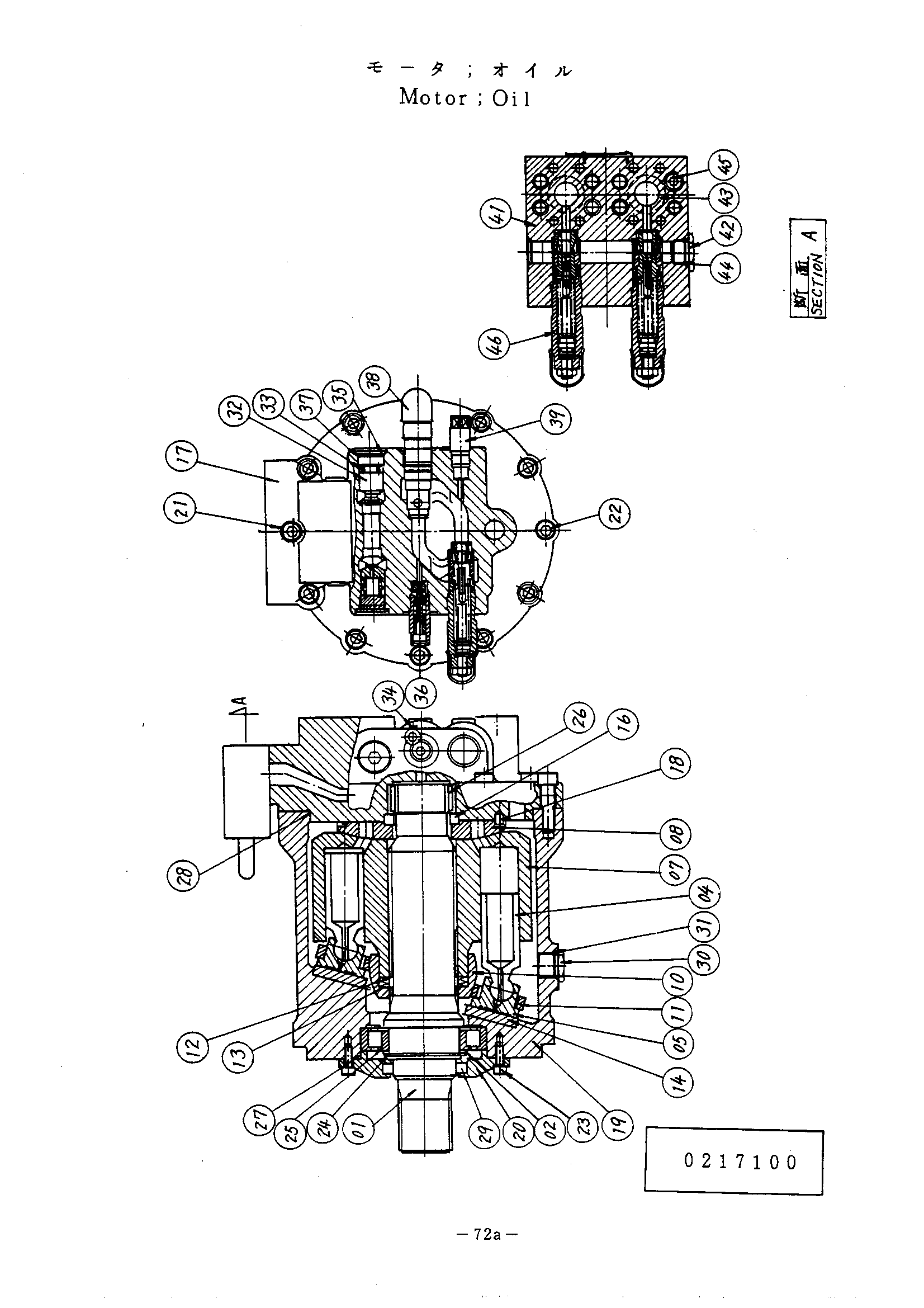

Заводская схема «Гидромотор поворота» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4137412	Гидромотор (MX750CB-11A-01)	1
01	0217101	Вал	1
02	0217102	Подшипник проставка	1
03	0217103	Поршень дополнительный	1
06	0217104	Гидроцилиндр дополнительный	1
09	0217105	Пластина дополнительный	1
12	0217106	Пружина	4
13	0217107	Регулировочная шайба	1
14	0217108	Башмак пластина	1
15	0217109	Корпус дополнительный	1
19	0217110	Корпус	1
20	0217111	Крышка	1
21	0217112	Болт (JIS B1176 M16X100 P2)	3
22	0217113	Болт (JIS B1176 M16X55 P2)	9
23	0217114	Болт (JIS B1176 M10X25 P1.5)	6
24	0217115	Кольцо	1
25	0217116	Вал	1
26	0217117	Вал	1
27	0217118	Уплотнительное кольцо	1
28	0217119	Уплотнительное кольцо	1
29	0217120	Масляное уплотнение	1
30	0217121	Пробка	2
31	0217122	Уплотнительное кольцо (JIS B2401 P24)	2
32	0217123	Тарельчатый клапан	2
33	0217124	Пружина	2
34	0217125	Пробка	5
35	0217126	Пробка	2
36	0217127	Уплотнительное кольцо (JIS W1516 P4)	5
37	0217128	Уплотнительное кольцо (JIS B2401 P28)	2
38	0217129	Предохранительный клапан KRD19EK11-210/205-702A	2
39	0217130	Клапан (KAR6EK)	2
40	0217131	Блок	1
41	0217132	Корпус	1
42	0217133	Пробка	1
43	0217134	Уплотнительное кольцо (JIS B2401 G35)	2
44	0217135	Уплотнительное кольцо (JIS B2401 P24)	1
45	0217136	Болт (JIS B1176 M12X50 P1.75)	8
46	0217137	Предохранительный клапан KRD19EK11-280/265-702A	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
