Кабина — HITACHI UH121

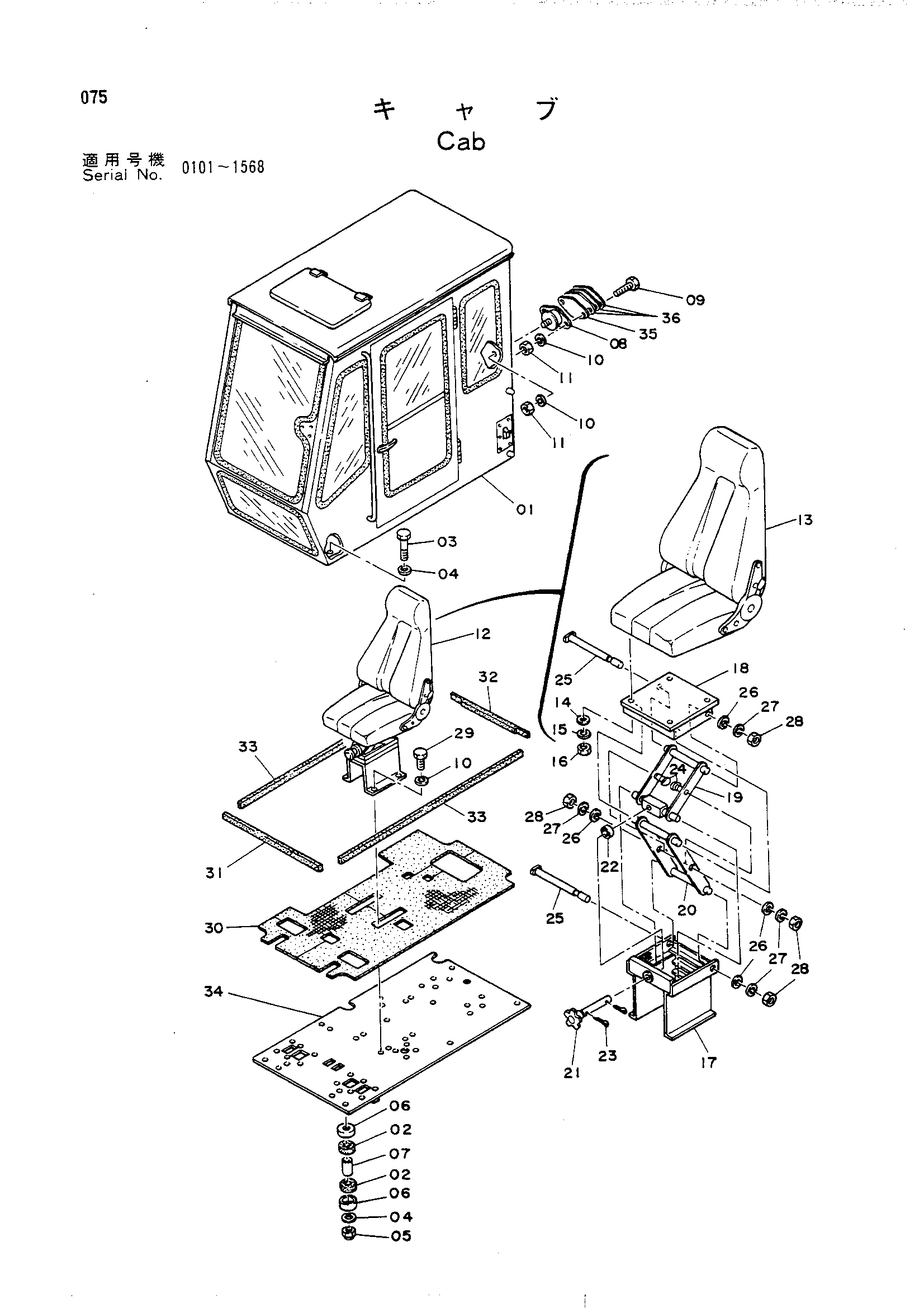

Заводская схема «Кабина» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4084567 | Кабина | 1 |
| 02 | 4035866 | Резиновая подушка | 12 |
| 02 | 4080426 | Резиновая подушка | 12 |
| 03 | M111690 | Болт H | 6 |
| 04 | A590116 | Шайба | 12 |
| 05 | 4026892 | U-образная гайка16 | 6 |
| 06 | 4053316 | Ограничитель | 12 |
| 06 | 4086007 | Ограничитель | 12 |
| 07 | 4035864 | Проставка | 6 |
| 08 | 4504249 | Резиновая прокладка | 2 |
| 09 | M111025 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 10 |
| 11 | M501008 | Гайка | 6 |
| 12 | 4084648 | Сиденье | 1 |
| 13 | 4143656 | Сиденье | 1 |
| 14 | A590108 | Шайба | 4 |
| 15 | A590908 | Пружинная шайба | 4 |
| 16 | M500807 | Гайка | 4 |
| 17 | 1007047 | Стойка (сиденье) | 1 |
| 17-28 | 1007049 | Стойка в сборе | 1 |
| 18 | 1007050 | Опора | 1 |
| 19 | 1007046 | Тяга (внутренний) | 1 |
| 20 | 1007048 | Тяга (наружный) | 1 |
| 21 | 2017298 | Кноб (сиденье) | 1 |
| 22 | 4143657 | Подшипник | 1 |
| 23 | A765040 | Шплинт | 2 |
| 24 | 2017297 | Палец | 2 |
| 25 | 2017299 | Палец | 2 |
| 26 | A590110 | Шайба | 4 |
| 27 | A590910 | Пружинная шайба | 4 |
| 28 | M501008 | Гайка | 4 |
| 29 | M111018 | Болт | 4 |
| 29 | M111032 | Болт | 4 |
| 30 | 2007406 | Резиновая прокладка | 1 |
| 31 | 4067826 | Резиновая прокладка | 1 |
| 32 | 4067825 | Резиновая прокладка | 1 |
| 33 | 4054905 | Резиновая прокладка | 2 |
| 34 | 7006429 | Пластина | 1 |
| 35 | 4088277 | Регулировочная шайба | 2 |
| 36 | 4514942 | Регулировочная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
