Насос трансмиссия — HITACHI UH121

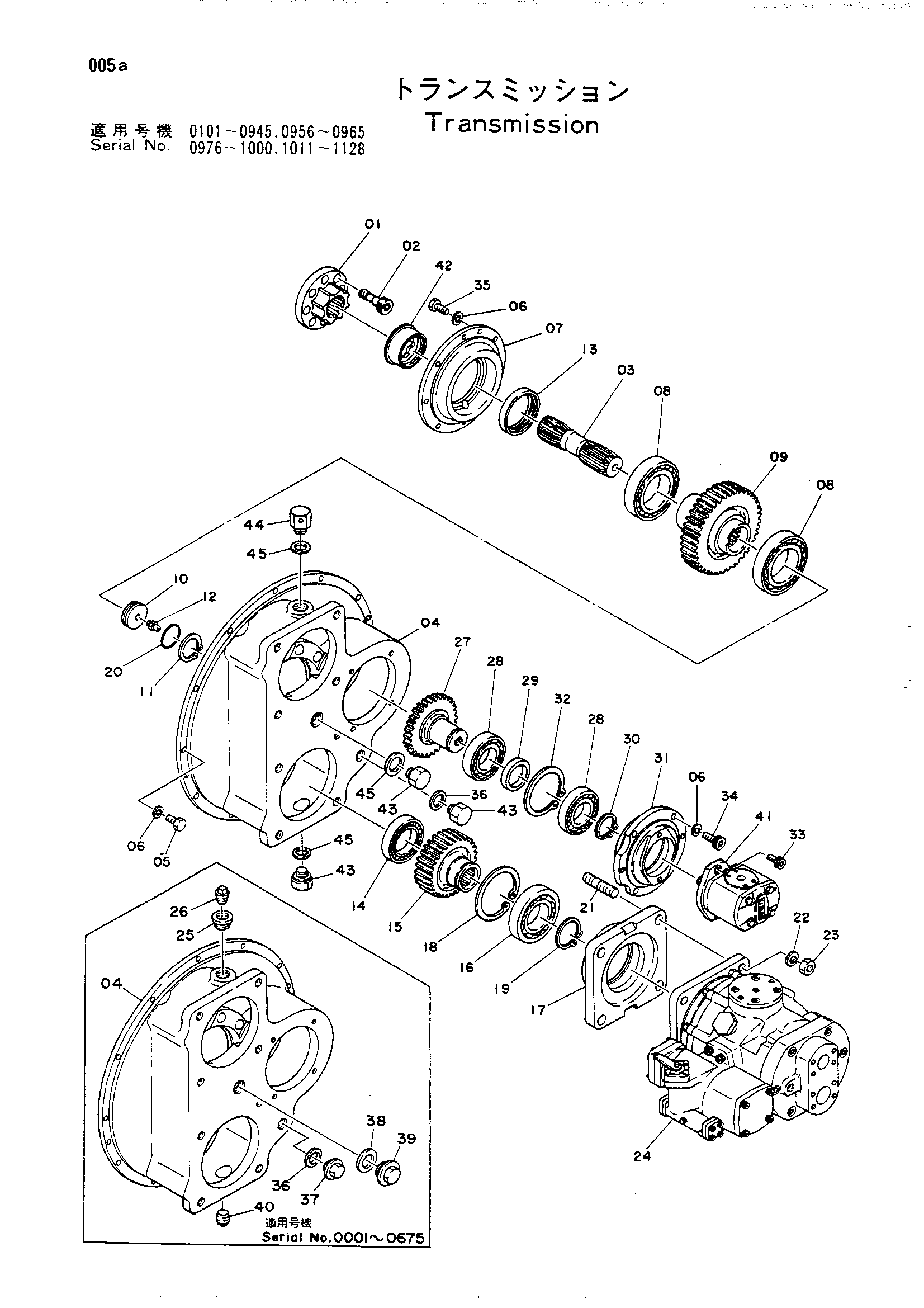

Заводская схема «Насос трансмиссия» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3010717	Муфта	1
02	4069221	Болт с внутренним шестигранником	8
03	3010718	Вал	1
04	1003023	Корпус	1
05	M211032	Болт	12
06	A590910	Пружинная шайба	23
07	2007523	Опора	1
08	4069219	Шариковый подшипник	2
09	3010719	Шестерня	1
10	4068911	Ограничитель	1
11	991722	Стопорное кольцо	1
12	J75481	Штуцер	1
13	4076048	Масляное уплотнение	1
14	4068910	Подшипник. каток	2
15	3010720	Шестерня	2
16	943768	Шариковый подшипник	2
17	2007522	Картридж	2
18	973069	Стопорное кольцо	2
19	991347	Стопорное кольцо	2
20	4081260	Уплотнительное кольцо	1
21	M411863 замена: M411871	Болт шпилька	8
21	M411871	Болт шпилька	8
22	A590918	Пружинная шайба	8
23	M501815	Гайка	8
24	4069225	Насос плунжер	2
25	J728684	Переходник	1
26	4511984	Пробка	1
27	3010721	Шестерня	1
28	969422	Шариковый подшипник	2
29	4035433	Проставка	1
30	991345	Стопорное кольцо	1
31	3010700	Картридж	1
32	959501	Стопорное кольцо	1
33	M341022	Болт с внутренним шестигранником	2
34	M341025	Болт с внутренним шестигранником	4
35	M211028	Болт	7
36	A890027	Манжета	1
37	J75386	Пробка PS3/4	1
38	A890033	Манжета	1
39	J75310	Пробка PSI	1
40	J75286	Пробка масляный PT3/4	1
41	4035495	Шестерённый насос	1
42	4069220	Уплотнение кольцо	1
43	4093550	Пробка	3
44	4093551	Пробка	1
44	4112512	Пробка	1
45	A890027	Манжета27	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
