Управление двигателем — HITACHI UH121

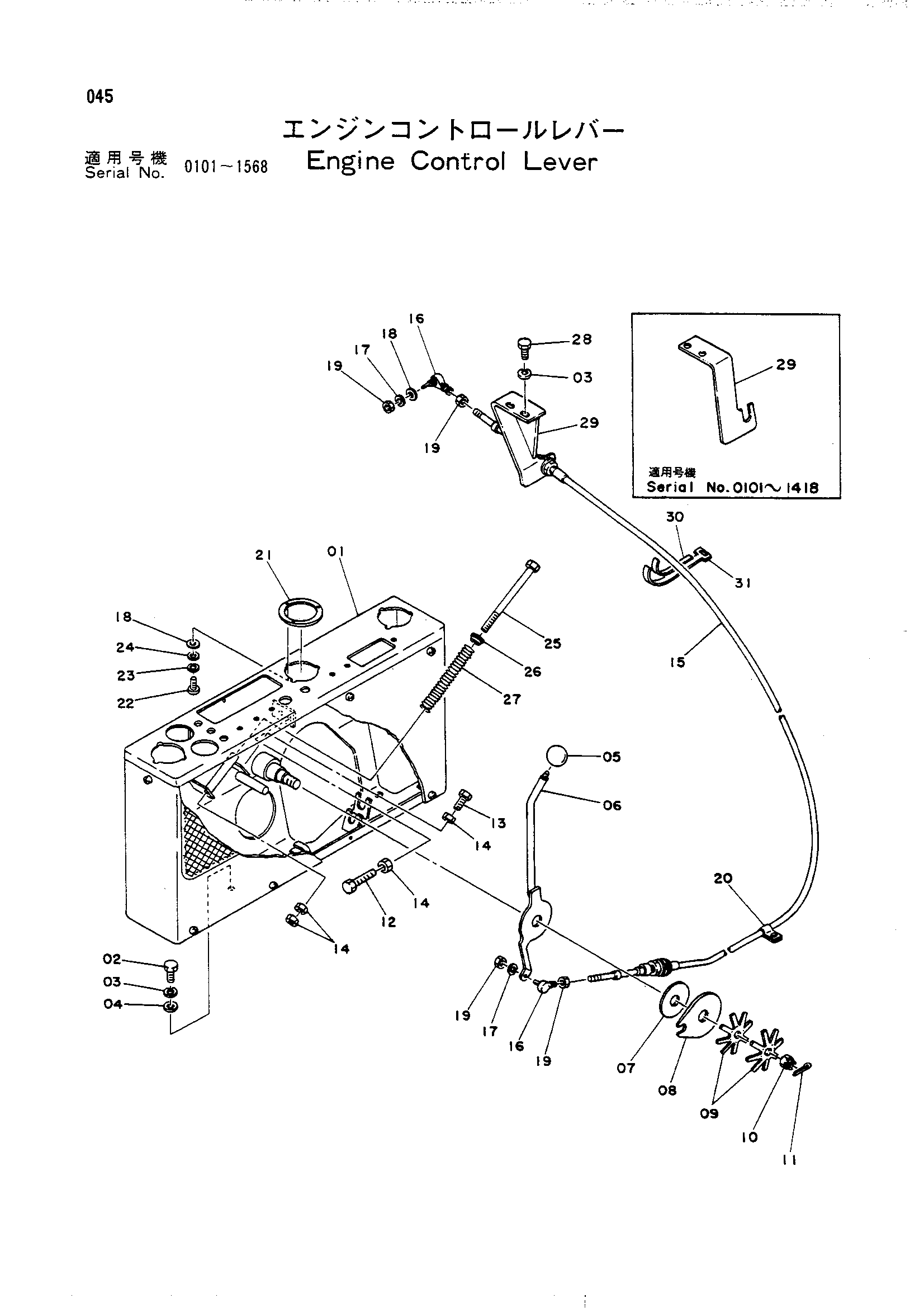

Заводская схема «Управление двигателем» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9027528 | Метер-боард в сборе | 1 |
| 01 | 9045795 | Метер-боард в сборе | 1 |
| 02 | M111016 | Болт | 3 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | A590110 | Шайба | 3 |
| 05 | 499845 | Рукоятка | 1 |
| 06 | 8006557 | Рычаг топливный | 1 |
| 07 | 428770 | Диск | 1 |
| 08 | 4053155 | Пластина | 1 |
| 09 | 4502974 | Пружина флусх | 2 |
| 10 | M631619 | Корончатая гайка | 1 |
| 11 | A764032 | Шплинт | 1 |
| 12 | M111040 | Болт | 1 |
| 12 | M111063 замена: M111040 | Болт 10X63 | 1 |
| 13 | M111032 | Болт | 1 |
| 14 | M501008 | Гайка | 4 |
| 15 | 4053234 | Трос управления | 1 |
| 16 | 4056016 | Шарнир | 2 |
| 17 | A590905 | Пружинная шайба | 2 |
| 18 | A590105 | Шайба | 4 |
| 19 | M500504 | Гайка | 4 |
| 20 | D46960 | Зажим трубка | 2 |
| 21 | 4053154 | Пластина | 1 |
| 22 | M430306 | Винт | 3 |
| 23 | A590903 | Пружинная шайба | 3 |
| 24 | A590103 | Шайба | 3 |
| 25 | M111004 | Болт | 1 |
| 26 | 4053156 | Держатель пружина | 1 |
| 27 | 4034521 | Пружина | 1 |
| 28 | M111025 | Болт | 2 |
| 29 | 4071683 замена: 9710521 | Кронштейн | 1 |
| 29 | 8024726 | Кронштейн | 1 |
| 29 | 9710521 | Кронштейн | 1 |
| 30 | 929040 | Пластина | 1 |
| 31 | 4055311 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
