Рама — HITACHI UH121

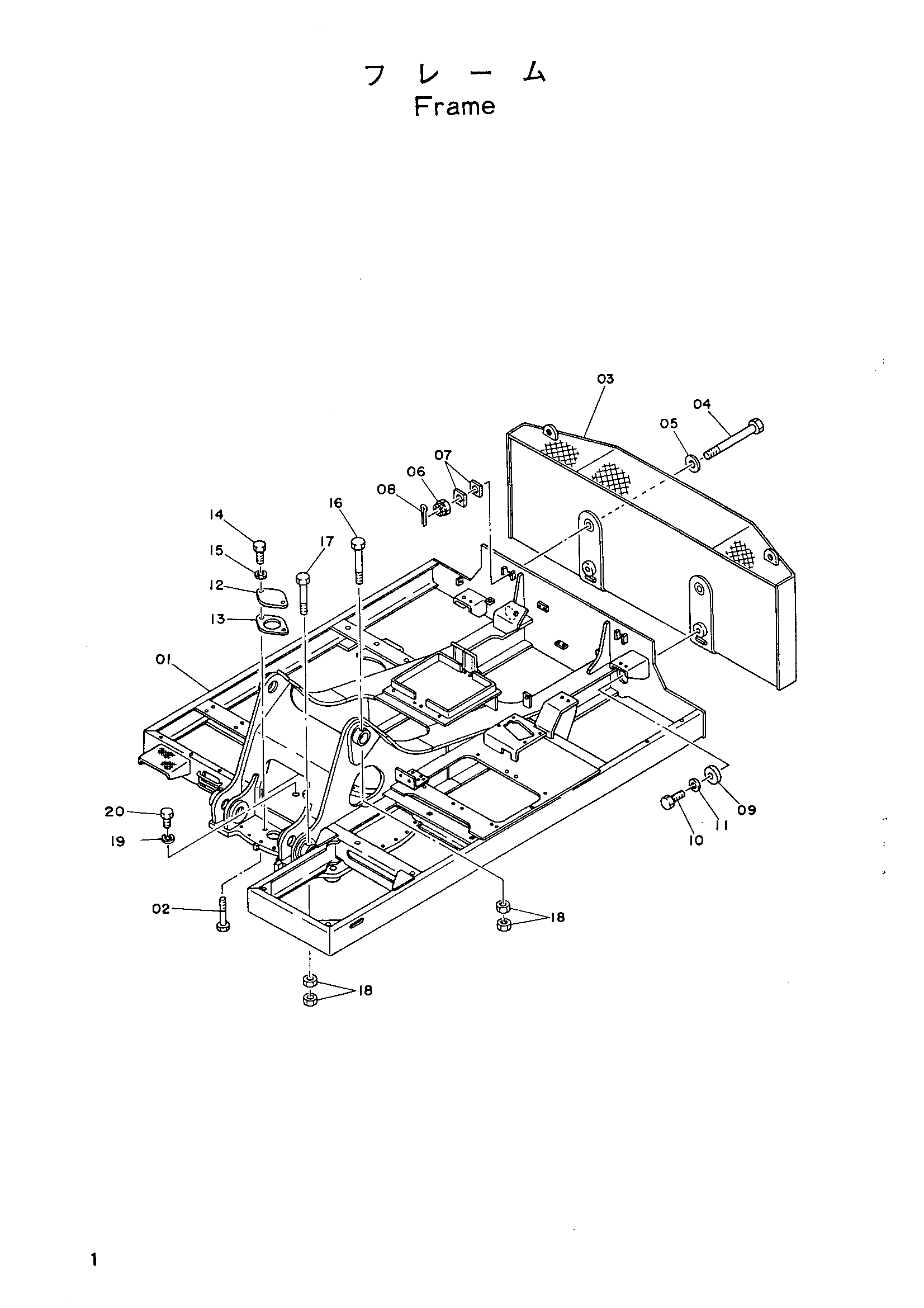

Заводская схема «Рама» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000622 | Рама основной | 1 |
| 02 | M122402 | Болт | 35 |
| 03 | 6002566 | Противовес | 1 |
| 03 | 6004228 | Противовес | 1 |
| 04 | 4065710 | Болт | 2 |
| 05 | A590139 | Шайба | 2 |
| 06 | 487296 | Корончатая гайка | 2 |
| 07 | 4513388 | Шайба | 4 |
| 08 | A768080 | Шплинт | 2 |
| 09 | 4065709 | Ограничитель | 2 |
| 10 | M113090 | Болт | 2 |
| 11 | A590930 | Пружинная шайба | 2 |
| 12 | 4013896 | Крышка | 1 |
| 13 | 4510901 | Манжета | 1 |
| 14 | M111020 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | M122004 | Болт | 1 |
| 17 | 4514571 | Болт | 2 |
| 18 | M512016 | Гайка H | 6 |
| 19 | A590912 | Пружинная шайба | 4 |
| 20 | M121236 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
