Рычаг управления — HITACHI UH121

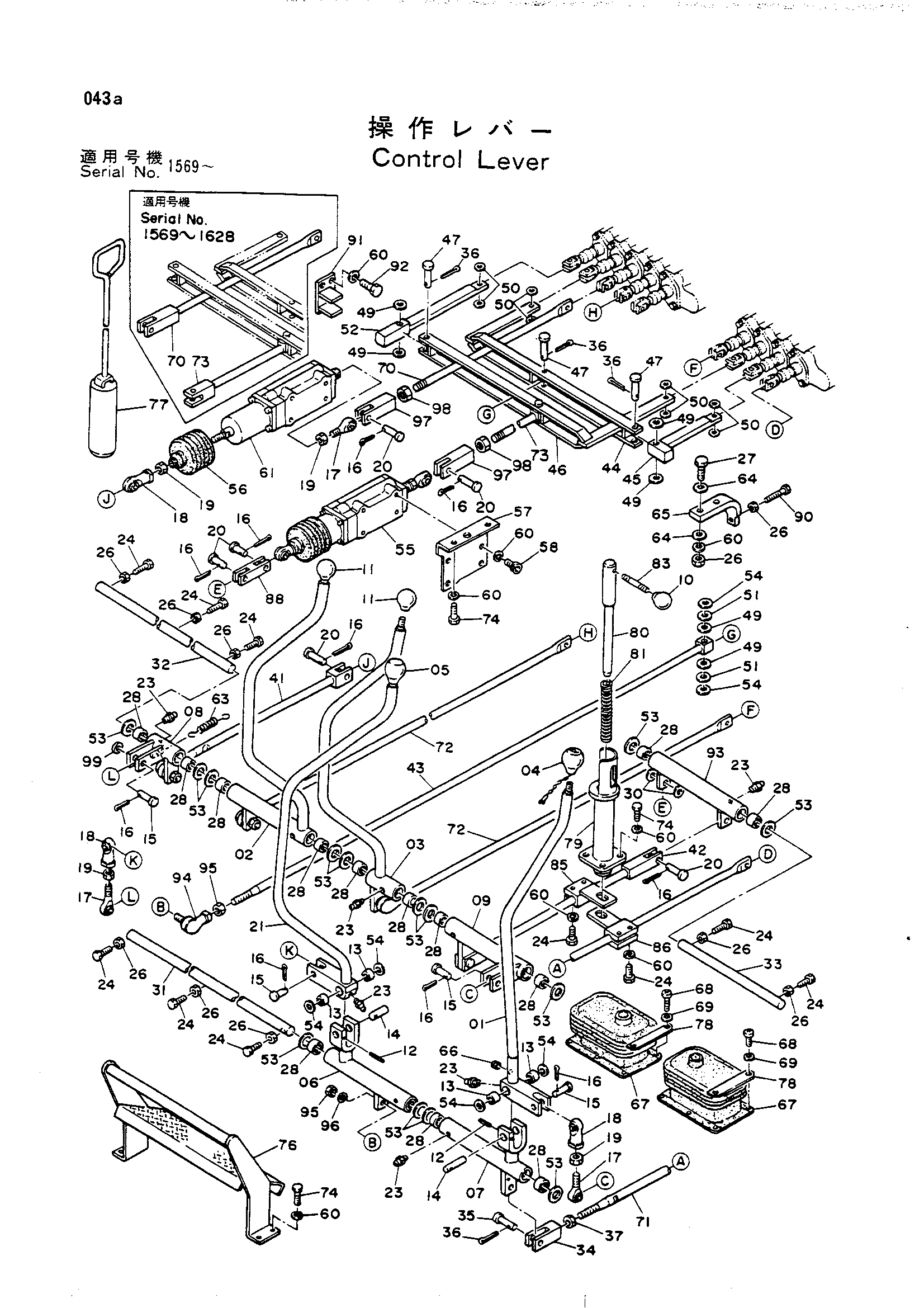

Заводская схема «Рычаг управления» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7011037	Рычаг	1
02	7011036	Рычаг	1
03	7011035	Рычаг	1
04	4117703	Рукоятка (звуковой сигнал SW)	1
05	4117704	Рукоятка	1
06	8022450	Рычаг	1
07	8022446	Рычаг	1
08	8022448	Рычаг	1
09	8022449	Рычаг	1
10	499845	Рукоятка	1
11	4117705	Рукоятка	2
12	446750	Пружинный штифт	2
13	4063694	Игольчатый подшипник	4
14	4096342	Палец	2
15	429080	Палец	4
16	A763020	Палец разрезной 3X20	10
17	4505510	Шарнир	4
18	4064578	Шарнир	4
19	M581210	Гайка	6
20	A741232	Палец	6
21	7011038	Рычаг	1
23	J75581	Штуцер PT1/8	9
24	M111032	Болт	12
26	M501008	Гайка	11
27	M111040	Болт	2
28	4063692	Игольчатый подшипник	14
30	4137107	Регулировочная шайба	4
31	4067836	Палец	1
32	4067835	Палец	1
33	4125534	Палец	1
34	M981478	Концевой вилка	2
35	A741436	Палец	2
36	A764025	Шплинт	6
37	M501411	Гайка	2
41	9715027	Шток	1
42	9715028	Шток	1
43	8022442	Шток	1
44	8022445	Тяга	1
45	9715026	Тяга	1
46	8022444	Тяга	1
47	4071791	Палец	4
49	A590116	Шайба	8
50	4072000	Регулировочная шайба	8
51	A590112	Шайба	4
52	9715025	Тяга	1
53	4081592	Регулировочная шайба	32
54	4081593	Регулировочная шайба	26
55	9042824	Клапан вспомогательный	1
56	4072030	Крышка боот	2
57	4074170	Кронштейн	2
58	M341022	Болт с внутренним шестигранником	8
60	A590910	Пружинная шайба	28
61	9042825	Клапан вспомогательный	1
63	4069727	Пружина	2
64	A590110	Шайба	4
65	4096207	Кронштейн	1
66	487081	Резиновая втулка	1
67	3012822	Защитный чехол	2
68	M430613	Винт	12
69	A590906	Пружинная шайба	12
70	4142084	Шток	1
70	9715030	Шток	1
71	4125431	Шток	1
72	4125430	Шток	2
73	9715029	Шток	1
73	9717706	Шток	1
74	M111020	Болт	12
76	8020578	Опора коут	1
77	9707015	Блокировка поворот	1
78	4066691	Стопорная шайба	4
79	8024350	Стойка	1
80	4109030	Шток	1
81	453531	Пружина	1
83	M411080	Болт	1
85	8022440	Рычаг	1
86	8024992	Рычаг	1
88	4125434	Концевой вилка	1
90	M161056	Болт	1
91	9709743	Держатель	1
92	M111016	Болт	2
93	8022447	Рычаг	1
94	4056020	Шарнир	4
95	M501210	Гайка	8
96	A590912	Пружинная шайба	4
97	4142948	Концевой вилка	2
98	M501411	Гайка	2
99	A590112	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
