Бак — HITACHI UH121

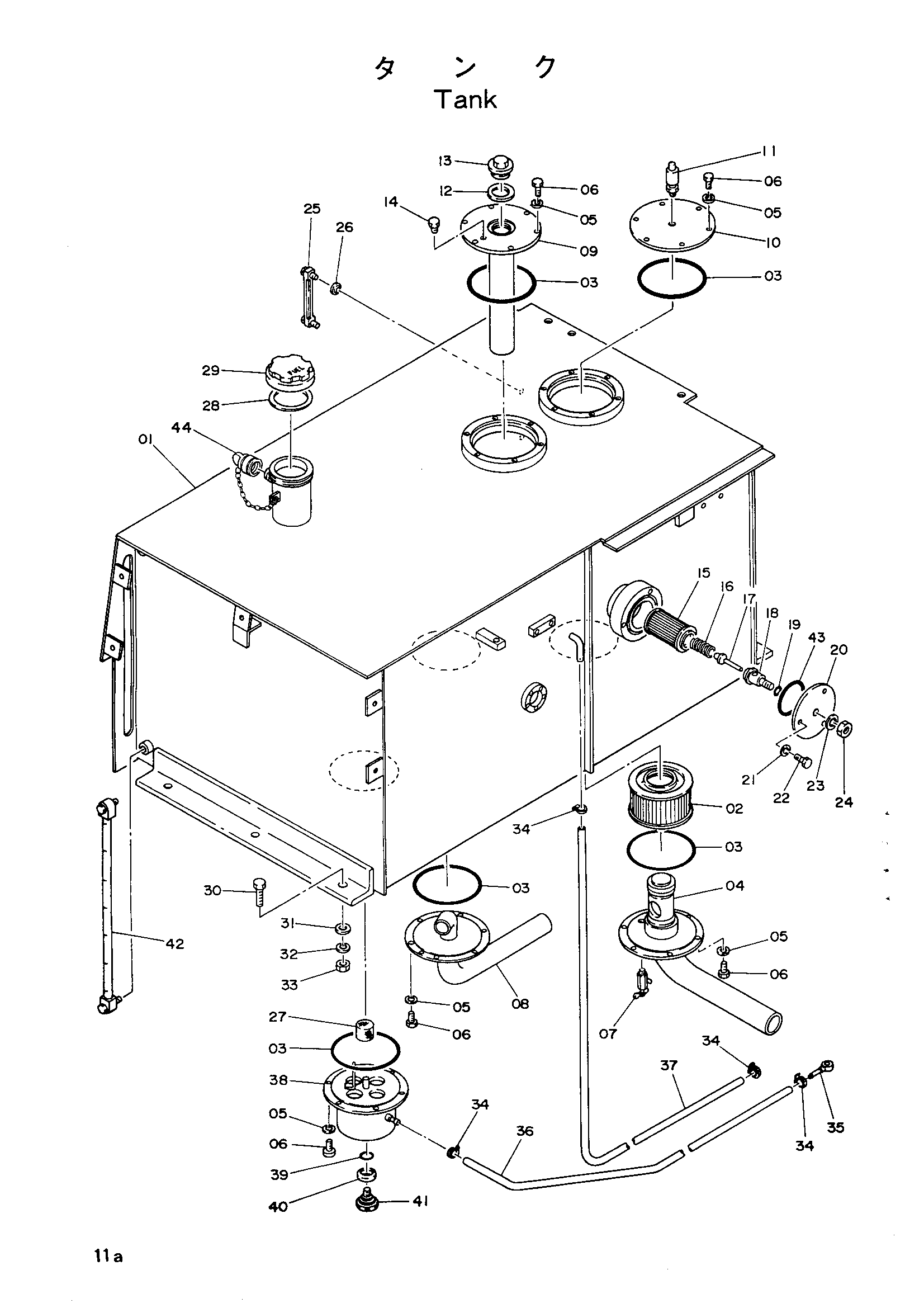

Заводская схема «Бак» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000625 | Бак | 1 |
| 02 | 3501403 | Всасывающий фильтр | 1 |
| 03 | A810165 | Уплотнительное кольцо G165 | 5 |
| 04 | 8009307 | Всасывающая трубка | 1 |
| 05 | A590910 | Пружинная шайба | 30 |
| 06 | M111025 | Болт | 30 |
| 07 | 4094354 | Кран | 1 |
| 07 | 4508050 замена: 4094354 | Кран | 1 |
| 08 | 8009308 | Обратная трубка | 1 |
| 09 | 8009306 | Крышка | 1 |
| 10 | 4012971 замена: 4056216 | Фланец | 1 |
| 10 | 4056216 замена: 4056216 | Крышка | 1 |
| 11 | 987042 | Клапан защитный | 1 |
| 12 | 449916 | Манжета | 1 |
| 13 | 4513411 | Пробка | 1 |
| 14 | 447483 | Пробка | 1 |
| 15 | 3008679 | Фильтрующий элемент | 1 |
| 16 | 443466 | Пружина | 1 |
| 17 | 438814 | Клапан | 1 |
| 18 | 4003844 | Сиденье клапан | 1 |
| 19 | 954493 | Уплотнительное кольцо | 1 |
| 20 | 4048421 | Крышка | 1 |
| 21 | A590912 | Пружинная шайба | 3 |
| 22 | M111225 | Болт | 3 |
| 23 | A590918 | Пружинная шайба | 1 |
| 24 | M501815 | Гайка | 1 |
| 25 | 3007616 замена: 8016441 | Указатель уровня | 1 |
| 25 | 8016441 | Указатель уровня | 1 |
| 26 | 449558 | Уплотнительная шайба | 4 |
| 27 | 499682 | Фильтр | 1 |
| 28 | 4059616 | Манжета | 1 |
| 29 | 3008283 | Колпачок | 1 |
| 30 | M121650 | Болт T | 6 |
| 31 | A590116 | Шайба | 6 |
| 32 | A590916 | Пружинная шайба | 6 |
| 33 | M511613 | Гайка H | 6 |
| 34 | 4514700 | Хомут | 4 |
| 35 | 4053152 | Трубка топливный | 1 |
| 36 | 4065792 замена: 4108313 | Топливный шланг | 1 |
| 36 | 4108313 | Топливный шланг | 1 |
| 37 | 4061408 | Топливный шланг | 1 |
| 37 | 4065791 замена: 4061408 | Топливный шланг | 1 |
| 38 | 7006279 | Поккет: топливный | 1 |
| 39 | 954495 | Уплотнительное кольцо | 1 |
| 40 | 453143 | PACKING (UH04) | 1 |
| 41 | 453142 | Пробка дренажный | 1 |
| 42 | 4081589 | Указатель уровня | 1 |
| 43 | A810085 | Уплотнительное кольцо | 1 |
| 44 | 4081767 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
