Гусеница (LC гусеница) — HITACHI UH121

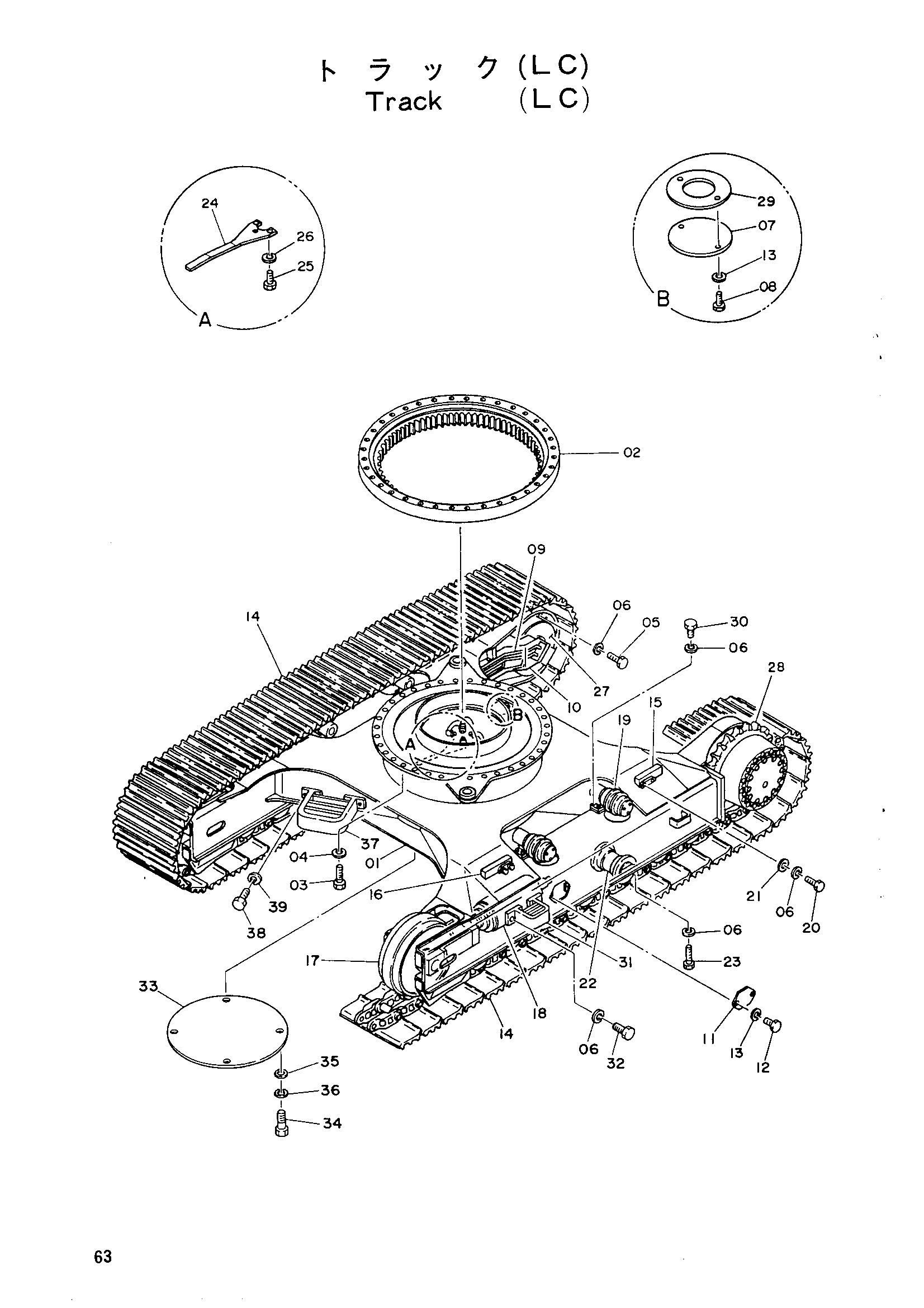

Заводская схема «Гусеница (LC гусеница)» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6004133	Гусеничная рама	1
02	4066647	Подшипник поворот	1
03	M122480	Болт	36
04	A590924	Пружинная шайба	36
05	M121671	Болт T	32
06	A590916	Пружинная шайба	128
07	4036717	Пластина	1
08	M111018	Болт	2
09	9035487	Ходовой трубопроводы	1
10	9035488	Крышка трубопроводы	1
11	4080682	Крышка	2
12	M111020	Болт	4
13	A590910	Пружинная шайба	6
14	9035486	Гусеница тяга (800G)	2
14	9035893	Гусеница тяга (600G)	2
15	3013079	Блок	2
16	3013080	Блок	2
17	9024358	Направляющее колесо	2
18	9024639	Пружина гусеница	2
19	9024343	Каток верхний	4
20	M121650	Болт T	8
21	4057751	Шайба	8
22	9020593	Каток нижний	16
23	M121690	Болт T	64
24	4067641	Кронштейн	1
25	M121228	Болт	3
26	A590912	Пружинная шайба	3
27	9019869	Устройство пропел (правый)	1
28	9019870	Устройство пропел (левый)	1
29	4099313	Манжета	1
30	M111636	Болт	16
31	8017568	Ступень	2
31	8022135	Стап	2
32	M111632	Болт	8
33	4121315	Крышка	1
33	4121315	Крышка	1
34	M111225	Болт	4
34	M111225	Болт	4
35	J217084	Шайба	4
35	J217084	Шайба	4
36	A590912	Пружинная шайба	4
36	A590912	Пружинная шайба	4
37	8020460	Стап	2
38	M111632	Болт	8
39	A590916	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
