Рычаг управления — HITACHI UH121

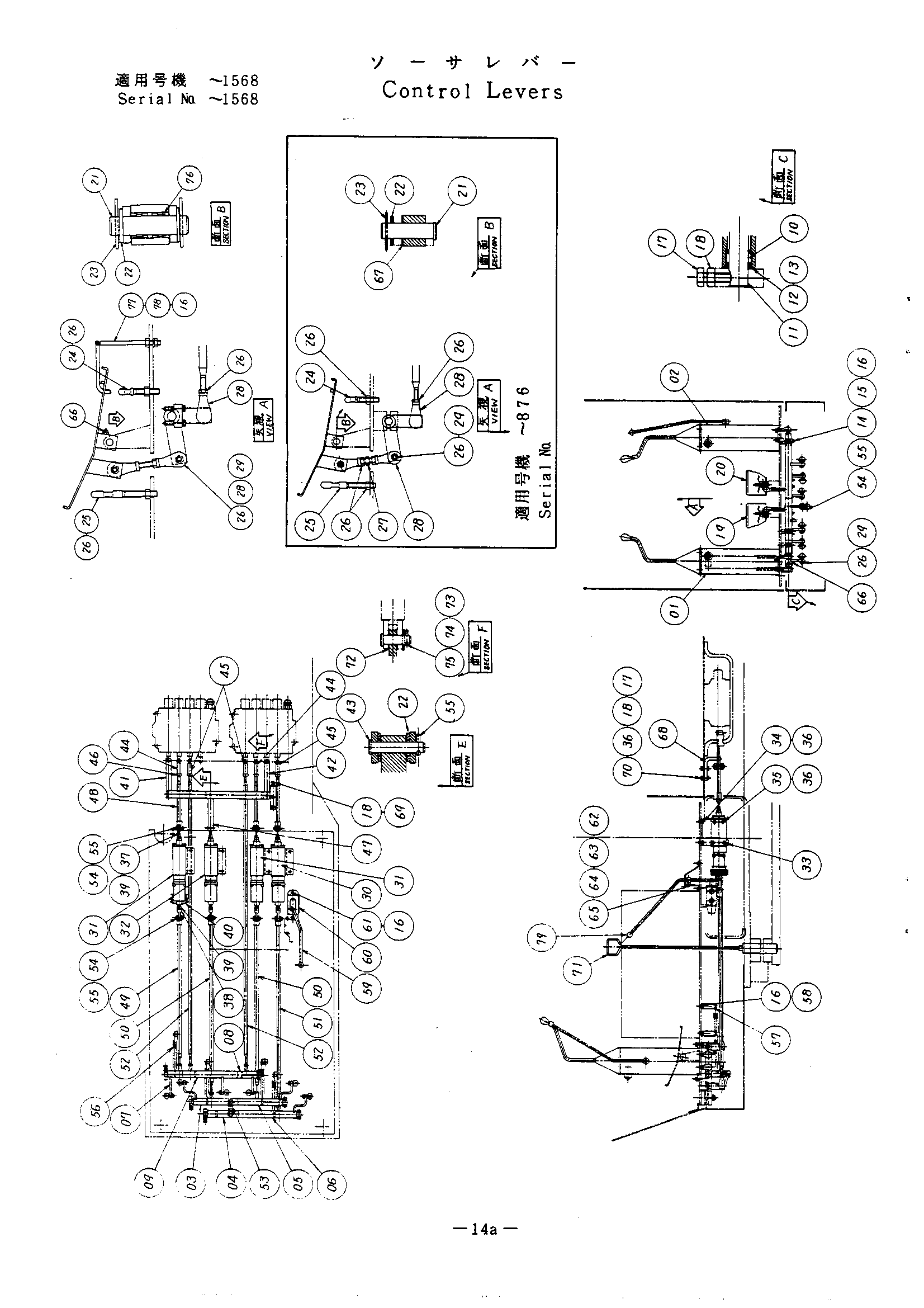

Заводская схема «Рычаг управления» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9031205	Стойка (правый)	1
02	9031206	Стойка (левый)	1
03	8020601	Рычаг	1
04	4126006	Проставка	1
04	8020745	Рычаг	1
05	8020598	Рычаг	1
06	8020600	Рычаг	1
07	9713665	Рычаг	1
08	9713666	Рычаг	1
09	8020599	Рычаг	1
10	4063692	Игольчатый подшипник	12
10	4063692	Игольчатый подшипник	14
11	4064007	Палец	3
12	A590120	Шайба	3
13	4081592	Регулировочная шайба	20
14	4116377	Хомут	3
15	M210840	Болт 8X40	6
16	A590908	Пружинная шайба	12
16	A590908	Пружинная шайба	15
17	M111032	Болт	5
18	M501008	Гайка	6
19	8020657	Педаль (правый)	1
19	8022572	Педаль (правый)	1
20	8020658	Педаль (левый)	1
20	8022573	Педаль (левый)	1
21	4117378	Палец	2
21	4126005	Палец (S)	2
22	A590116	Шайба	6
22	A590116	Шайба	8
23	4022701	Стопорный палец	2
23	4022701	Стопорный палец	4
24	4103240	Ограничитель (USA)	2
25	4106050	Ограничитель	2
26	M501210	Гайка	22
26	M501210	Гайка	24
27	4103233	Болт (USA)	2
27	M401232	Болт шпилька	2
28	4056020	Шарнир	10
29	A590912	Пружинная шайба	10
30	9038857	Клапан вспомогательный	1
31	9038858	Клапан вспомогательный	2
32	9038859	Клапан вспомогательный	1
33	4116531	Кронштейн	4
34	M111020	Болт	8
35	M341022	Болт с внутренним шестигранником	16
36	A590910	Пружинная шайба	26
37	4505510	Концевой шток	4
38	4064578	Шарнир	4
39	M581210	Гайка винг	8
40	4072030	Крышка боот	4
41	8020543	Тяга	1
42	9708262	Тяга	1
43	4071791	Палец	2
44	4082438	Кулачок	2
45	4082439	Кулачок	3
46	M501411	Гайка	5
47	4117379	Концевой вилка	1
48	9713704	Шток	3
49	9713705	Шток	1
50	9713706	Шток	2
51	9713707	Шток	1
52	4117970	Шток	2
53	4117969	Концевой вилка	1
54	A741232	Палец 12X31.5	8
54	A741232	Палец 12X31.5	10
55	A764022	Шплинт	10
55	A764022	Шплинт	12
56	4069727	Пружина	4
57	4117460	Кронштейн	4
58	M200813	Болт	4
59	3020926	Рычаг	1
60	8020659	Крышка	1
60	8022973	Крышка	1
61	M200814	Болт	2
62	4090554	Защёлка	1
63	M200613	Болт	1
64	A590906	Пружинная шайба	1
65	M500605	Гайка	1
66	J75481	Штуцер	7
66	J75481	Штуцер	8
67	4081593	Регулировочная шайба	10
68	4096207	Кронштейн	1
69	M161056	Болт	1
70	A590110	Шайба	2
71	9707015	Блокировка поворот	1
72	4072000	Регулировочная шайба	4
73	990922	Палец	8
74	992407	Шайба	8
75	990923	Шплинт	8
76	4063694	Игольчатый подшипник	4
77	8022574	Защитный кожух	1
78	M500807	Гайка	3
79	4014165	Рукоятка	1
80	4134502	Пружинный штифт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
