Трубопроводы системы смазки <сверхдлинный удлинённый> — HITACHI UH121

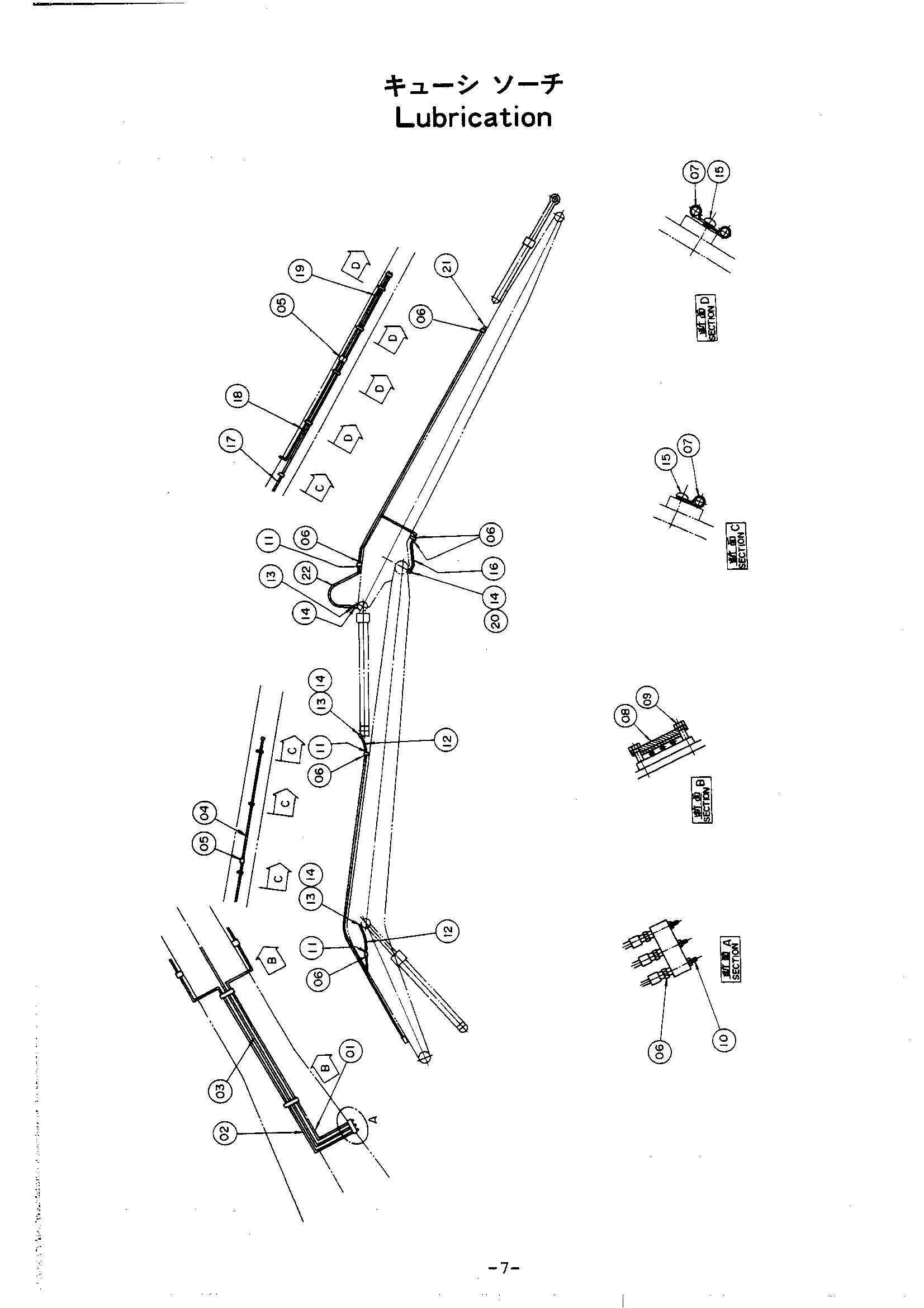

Заводская схема «Трубопроводы системы смазки <сверхдлинный удлинённый>» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4135629 | Трубка | 1 |
| 02 | 4135630 | Трубка | 1 |
| 03 | 4135631 | Трубка | 1 |
| 04 | 4135632 | Трубка | 1 |
| 05 | 4057013 | Штуцер трубки | 3 |
| 06 | 4038673 | Штуцер трубки | 11 |
| 07 | 4000854 | Зажим трубка | 12 |
| 08 | 4054024 | Хомут | 2 |
| 09 | M111028 | Болт | 4 |
| 10 | J75581 | Штуцер | 3 |
| 11 | 94-1301 | Адаптер | 4 |
| 12 | 4512113 | Шланг | 3 |
| 13 | 94-1401 | Угловой штуцер | 4 |
| 14 | 4031492 | Адаптер | 5 |
| 15 | M430610 | Винт | 8 |
| 16 | 4135633 | Трубка | 1 |
| 17 | 4135634 | Трубка | 1 |
| 18 | 4135635 | Трубка | 1 |
| 19 | 4135636 | Трубка | 2 |
| 20 | 4045430 | Штуцер трубки | 1 |
| 21 | J75481 | Штуцер | 2 |
| 22 | 4043584 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
