Стрела — HITACHI UH121

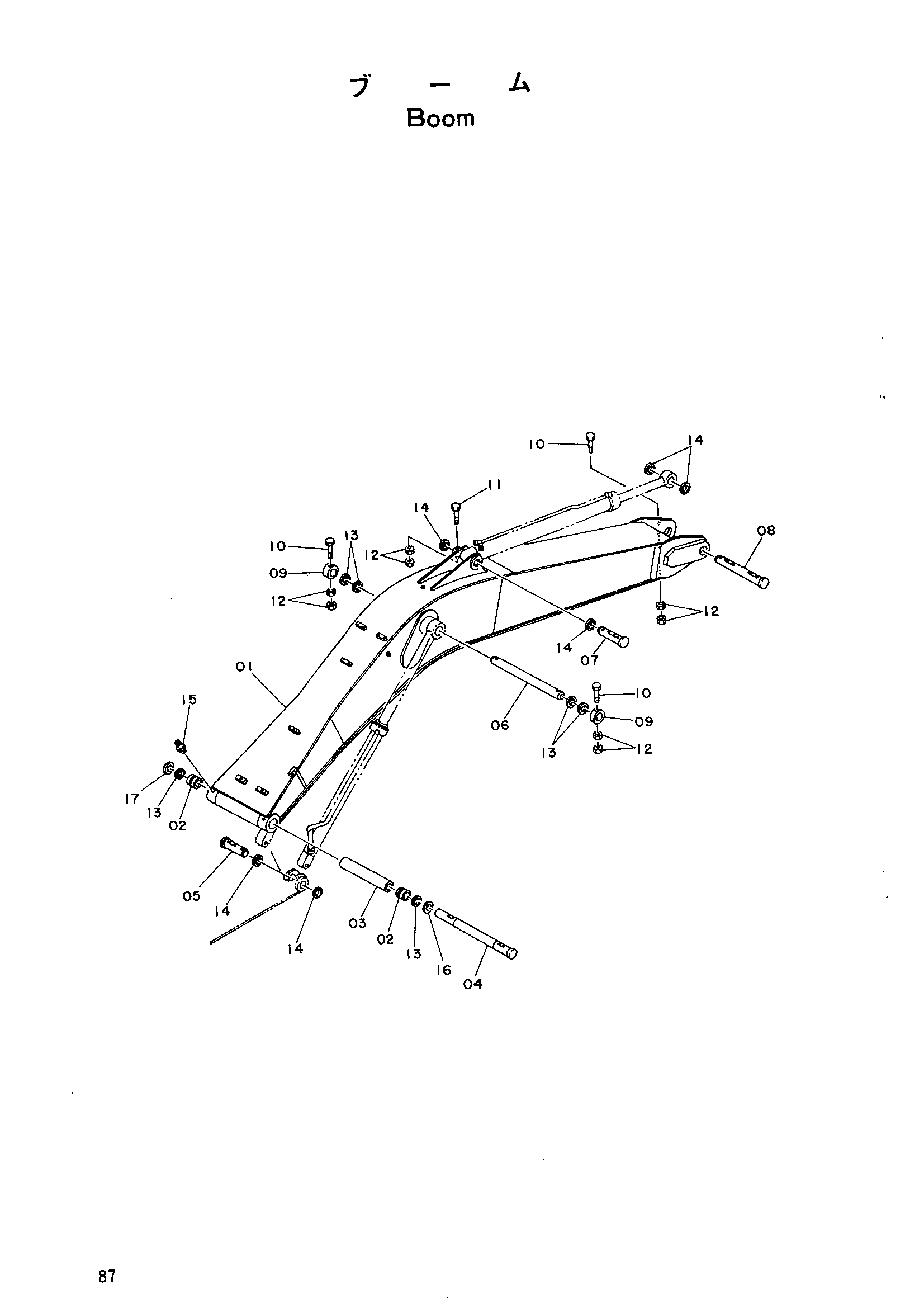

Заводская схема «Стрела» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000517 | Стрела | 1 |
| 01-03 | 9020375 | Стрела в сборе | 1 |
| 02 | 4072630 | Втулка | 2 |
| 03 | 4067987 | Проставка | 1 |
| 04 | 3010548 | Палец B | 1 |
| 05 | 3010549 | Палец A | 2 |
| 06 | 3010550 | Палец C | 1 |
| 07 | 3010551 | Палец D | 1 |
| 08 | 3010552 | Палец E | 1 |
| 09 | 4067720 | Ограничитель | 2 |
| 10 | M122004 | Болт | 3 |
| 11 | 4514571 | Болт | 1 |
| 12 | M512016 | Гайка H | 8 |
| 13 | 4067901 | Пылезащитное уплотнение | 6 |
| 14 | 4067902 | Пылезащитное уплотнение | 8 |
| 15 | J75481 | Штуцер | 2 |
| 16 | 4101280 | Регулировочная шайба | 2 |
| 17 | 4101281 | Регулировочная шайба 1.2 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
