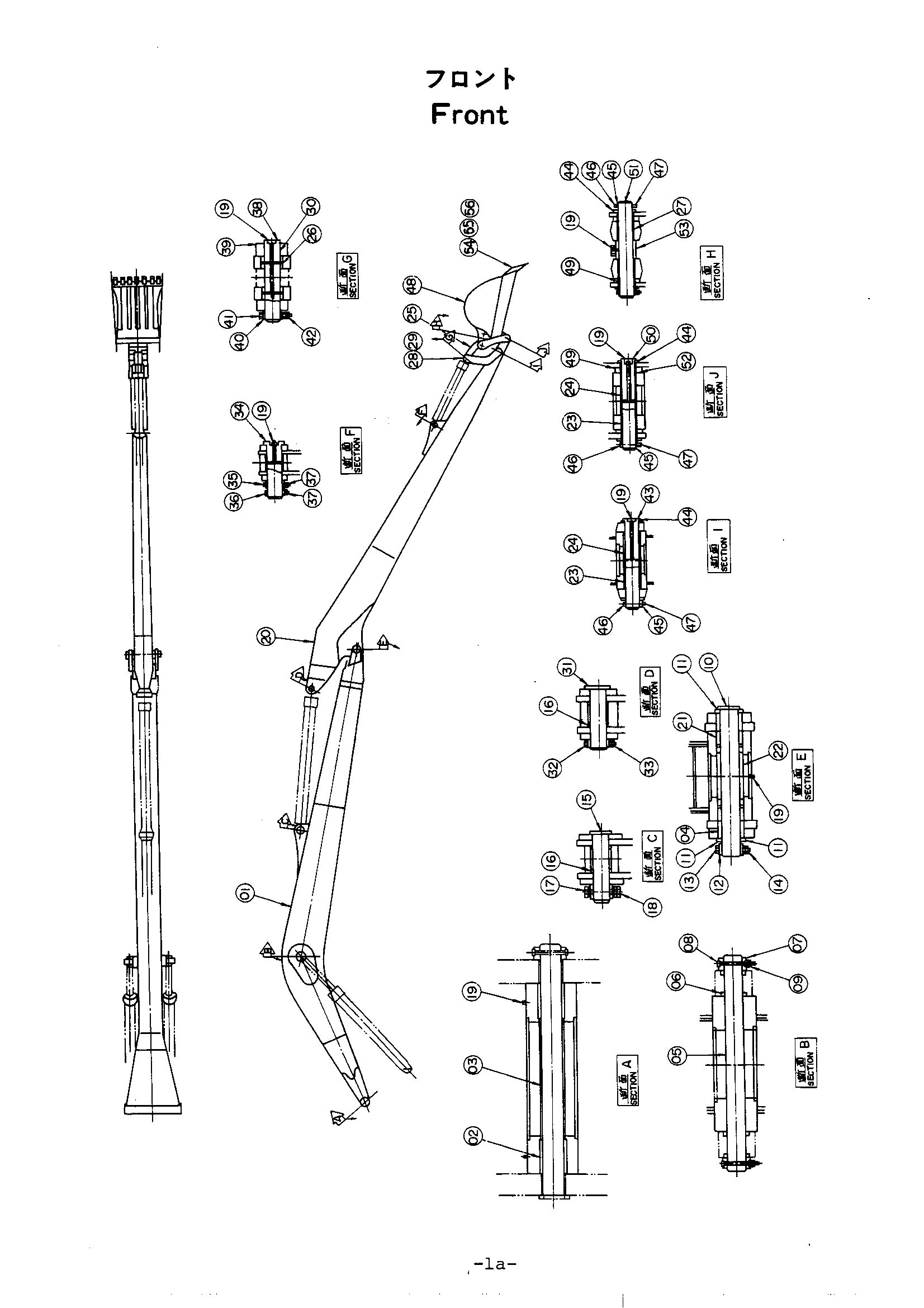

Передний <сверхдлинный удлинённый> — HITACHI UH121

Заводская схема «Передний <сверхдлинный удлинённый>» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5001314	Стрела	1
02	4131651	Втулка	2
03	4067987	Проставка	1
04	4056346	Втулка	2
05	3010550	Палец	1
06	4067901	Пылезащитное уплотнение	4
07	4067720	Ограничитель	2
08	M122004	Болт	2
09	M512016	Гайка	4
10	3502113	Палец	1
11	4509907	Шайба	2
12	4056275	Ограничитель	1
13	M121602	Болт	1
14	M511613	Гайка	2
15	3010551	Палец	1
16	4067902	Пылезащитное уплотнение	4
17	4514571	Болт	1
18	M512016	Гайка	2
19	J75481	Штуцер	7
20	5001315	Рукоять	1
21	3008489	Втулка	2
22	4057009	Проставка	1
23	457906	Втулка	4
24	457908	Трубка	2
25	3001932	Тяга	2
26	4057480	Втулка	2
27	457906	Втулка	2
28	2008175	Тяга	1
29	2008174	Линг	1
30	4057477	Втулка	2
31	3010551	Палец	1
32	4514571	Болт	1
33	M512016	Гайка	2
34	3005073	Палец	1
35	M121601	Болт	1
36	M121690	Болт	1
37	M511613	Гайка	4
38	3008588	Палец	1
39	4057479	Шайба	1
40	4057478	Проставка	1
41	4006114	Болт	1
42	M511207	Гайка	2
43	330180	Палец	1
44	J21017	Шайба	6
45	498672	Проставка	4
46	4006115	Болт	4
47	M511207	Гайка	8
48	6004563	Ковш обратная лопата	1
49	4087877	Втулка	4
50	3014530	Палец	1
51	3014529	Палец	1
52	4066923	Уплотнительное кольцо	2
53	9701117	Проставка	1
54	963227	Резиновый палец блокировка	4
55	973347	Наконечник	4
56	963229	Палец локкинг	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
