Основные гидролинии — HITACHI UH121

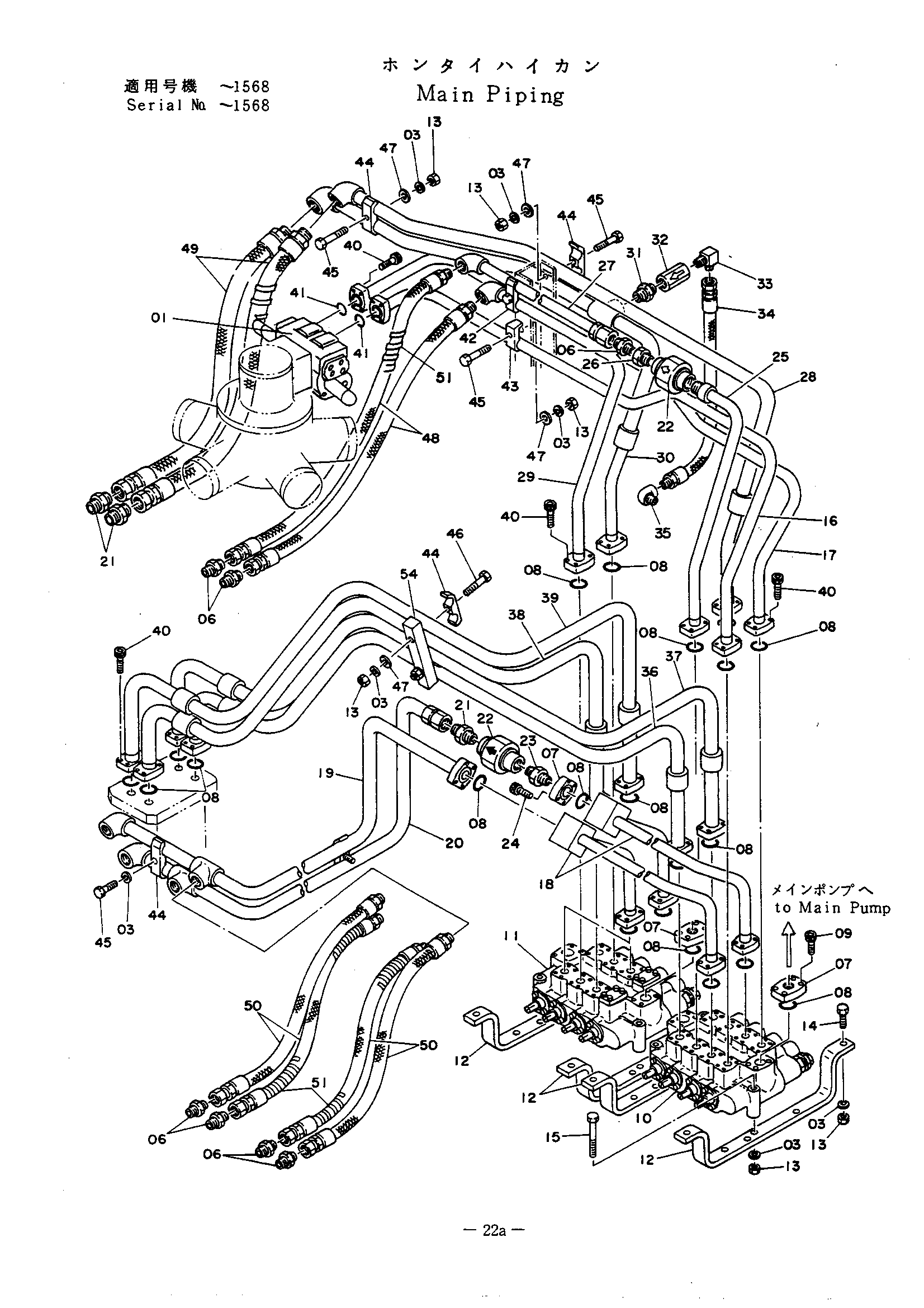

Заводская схема «Основные гидролинии» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4125885	Тормозной клапан	1
03	A590912	Пружинная шайба	23
06	94-1304	Адаптер	7
07	4071900	Фланец	3
08	A811035	Уплотнительное кольцо	22
09	M341240	Болт с внутренним шестигранником	8
10	4115443	Гидрораспределитель (левый)	1
11	4115442	Гидрораспределитель (правый)	1
12	4114249	Опора	4
13	M501210	Гайка	21
14	M111240	Болт	8
15	M111201	Болт H 12X112	6
16	8020372	Трубка	1
16	8022521	Трубка	1
17	8020373	Трубка	1
17	8022522	Трубка	1
18	8010651	Трубка	2
19	8010653	Трубка	1
20	9707042	Трубка	1
21	94-1305	Адаптер	3
22	9023409	Клапан тхроттле	2
23	94-1904	Адаптер	1
24	M351240	Болт с внутренним шестигранником	8
25	8020377	Трубка	1
26	94-1604	Переходник	1
27	8009633	Трубка	1
28	8020376	Трубка	1
29	8020375	Трубка	1
30	8020374	Трубка	1
31	94-1903	Адаптер S 3/4-1/2	1
32	4075699	Обратный клапан	1
33	94-1403	Угловой штуцер S 1/2(100)	1
34	4055243	Шланг	1
35	94-0632	Угловой штуцер S (100)	1
36	7005631	Трубка	1
37	7005630	Трубка	1
38	7005629	Трубка	1
39	7005628	Трубка	1
40	M341036	Болт с внутренним шестигранником	80
41	A811030	Уплотнительное кольцо	2
42	4053596	Хомут трубки	1
43	4053595	Хомут трубки	2
44	4053599	Хомут трубки	6
45	M111271	Болт	7
46	M111200	Болт	2
47	A590112	Шайба	7
48	4055057	Шланг	2
49	4055338	Шланг	2
50	4088424	Шланг	4
51	4044420	Защита 500	4
54	4073071	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
