Крышка (1) — HITACHI UH103

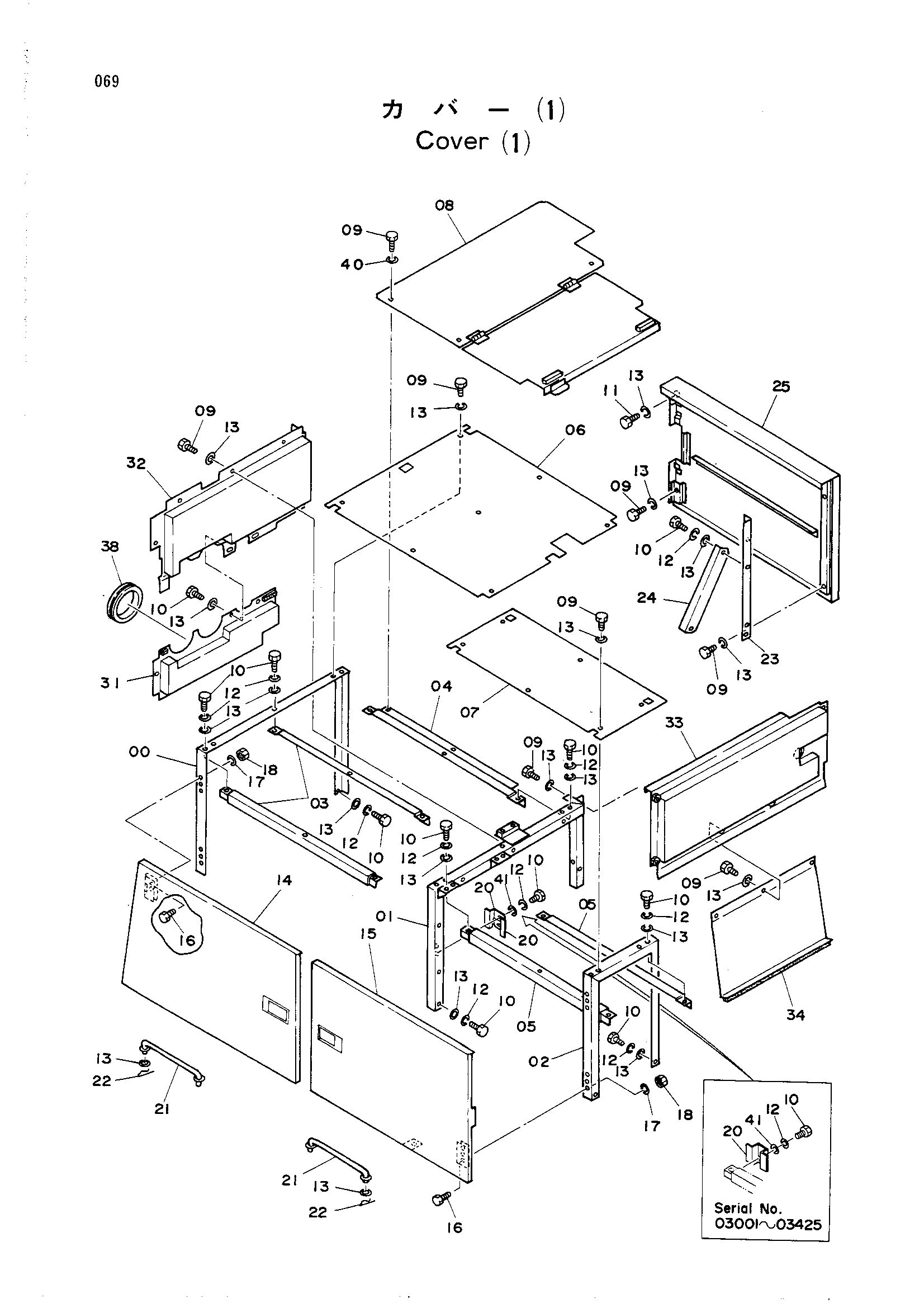

Заводская схема «Крышка (1)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8029491 | Опора | 1 |
| 01 | 7012918 | Опора | 1 |
| 02 | 8026710 | Опора | 1 |
| 03 | 9718046 | Опора | 2 |
| 04 | 8029478 | Опора | 1 |
| 05 | 9718045 | Опора | 2 |
| 06 | 7013364 | Крышка | 1 |
| 07 | 8027525 | Крышка | 1 |
| 08 | 7014219 | Крышка | 1 |
| 09 | J901220 | Болт | 35 |
| 10 | J901225 | Болт | 24 |
| 11 | J901245 | Болт | 1 |
| 12 | A590912 | Пружинная шайба | 32 |
| 13 | A590112 | Шайба | 54 |
| 14 | 6006144 | Дверь | 1 |
| 15 | 6006143 | Дверь | 1 |
| 16 | J901020 | Болт | 12 |
| 17 | A590910 | Пружинная шайба | 12 |
| 18 | J950010 | Гайка | 12 |
| 20 | 4107780 замена: 4151315 | Ограничитель | 1 |
| 20 | 4151315 замена: 4151315 | Ограничитель | 2 |
| 21 | 9707254 | Стойка | 2 |
| 22 | 4022699 | Стопорный палец | 2 |
| 23 | 9720175 | Опора | 1 |
| 24 | 4158415 | Опора | 1 |
| 25 | 7012921 | Крышка | 1 |
| 31 | 8029395 | Крышка | 1 |
| 32 | 7013659 | Крышка | 1 |
| 33 | 7014220 | Крышка | 1 |
| 34 | 8029479 | Крышка | 1 |
| 38 | 4075565 | Резиновая втулка | 2 |
| 40 | 449490 | Плоская шайба | 3 |
| 40 | A590112 | Шайба | 3 |
| 41 | 449490 | Шайба | 2 |
| 41 | A590112 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
