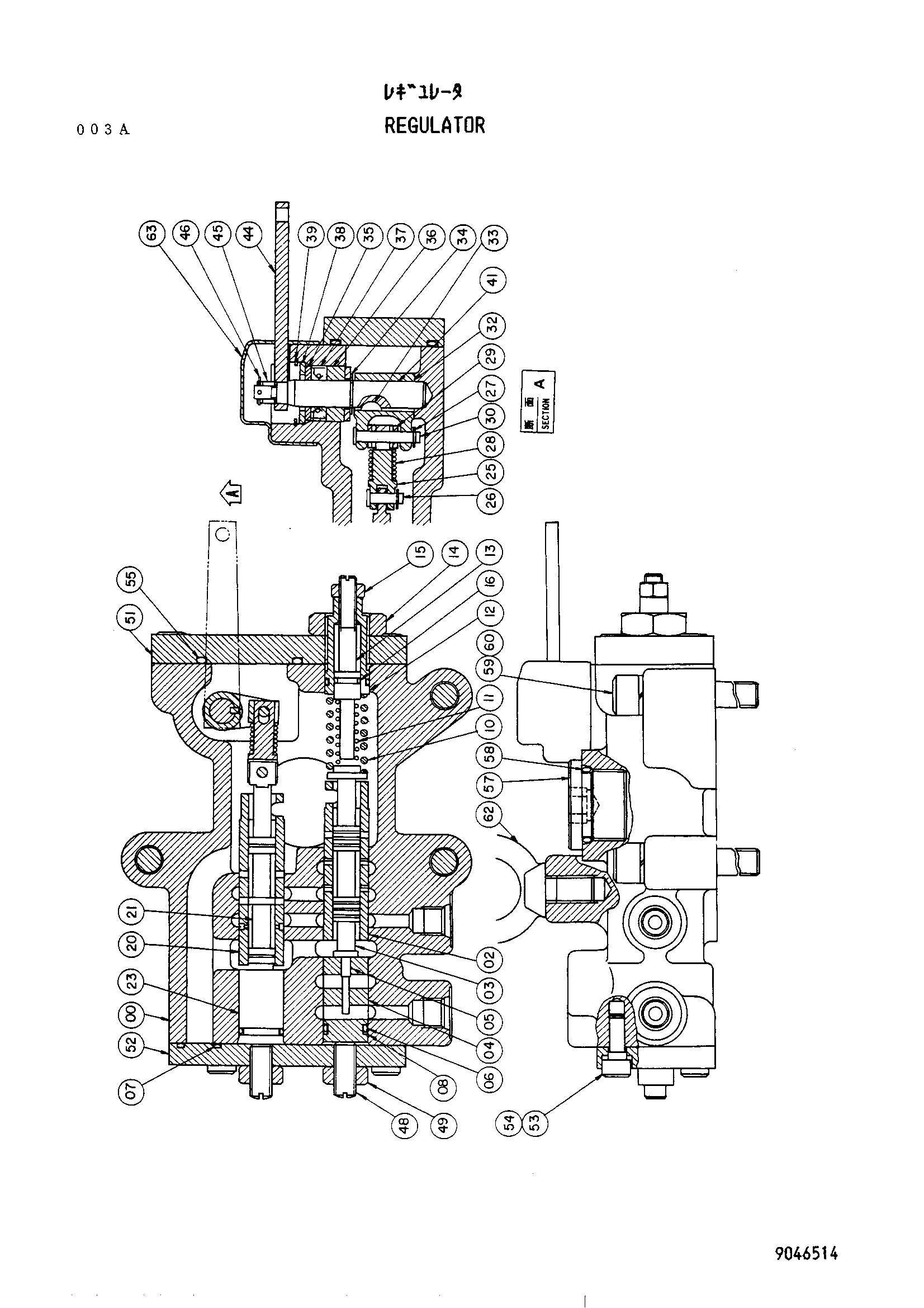

Регулятор (для насос) — HITACHI UH103

Заводская схема «Регулятор (для насос)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9046514	Регулятор в сборе	1
00	1005744	Корпус регулятор	1
02	4132853	Втулка	1
03	4132852	Золотник	1
04	4136428	Гидроцилиндр	1
05	4136429	Поршень	1
06	4150302	Уплотнительное кольцо	1
07	4506416	Уплотнительное кольцо	3
08	4085607	Опорное кольцо	1
10	4157359	Пружина	1
11	4157358	Пружина	1
12	4152406	Ограничитель	1
13	4152407	Ограничитель	1
14	4068898	Гайка	1
15	M500807	Гайка	1
16	939356	Уплотнительное кольцо	1
20	4132855	Втулка	1
21	4132854	Золотник	1
23	4136432	Ограничитель	1
25	4113915	Тяга	1
26	4113916	Палец	1
27	4113929	Стопорное кольцо	2
28	4113930	Пружина	1
29	4113917	Кольцо	1
30	4113918	Палец	1
32	4113919	Тяга	1
33	94-2501	Шпонка воодруфф	1
34	949865	Стопорное кольцо	1
35	A590112	Шайба	2
36	4113920	Втулка	1
37	4086281	Масляное уплотнение	1
38	A590114	Шайба	1
39	443964	Стопорное кольцо	1
41	4113921	Вал	1
44	4113922	Рычаг	1
45	M530608	Корончатая гайка	1
46	A761210	Шплинт	1
48	M451025	Установочный винт	2
49	M581008	Гайка	2
51	4113924	Крышка передний	1
52	4113923	Крышка задний	1
53	M340820	Болт с внутренним шестигранником	8
54	4514388	Пружинная шайба	8
55	984623	Уплотнительное кольцо	1
57	4157356	Пробка	1
58	4506429	Уплотнительное кольцо	1
59	M341280	Болт с внутренним шестигранником	3
60	495841	Пружинная шайба	3
62	4092149	Болт проушина	1
63	4147706	Колпачок резиновый	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
