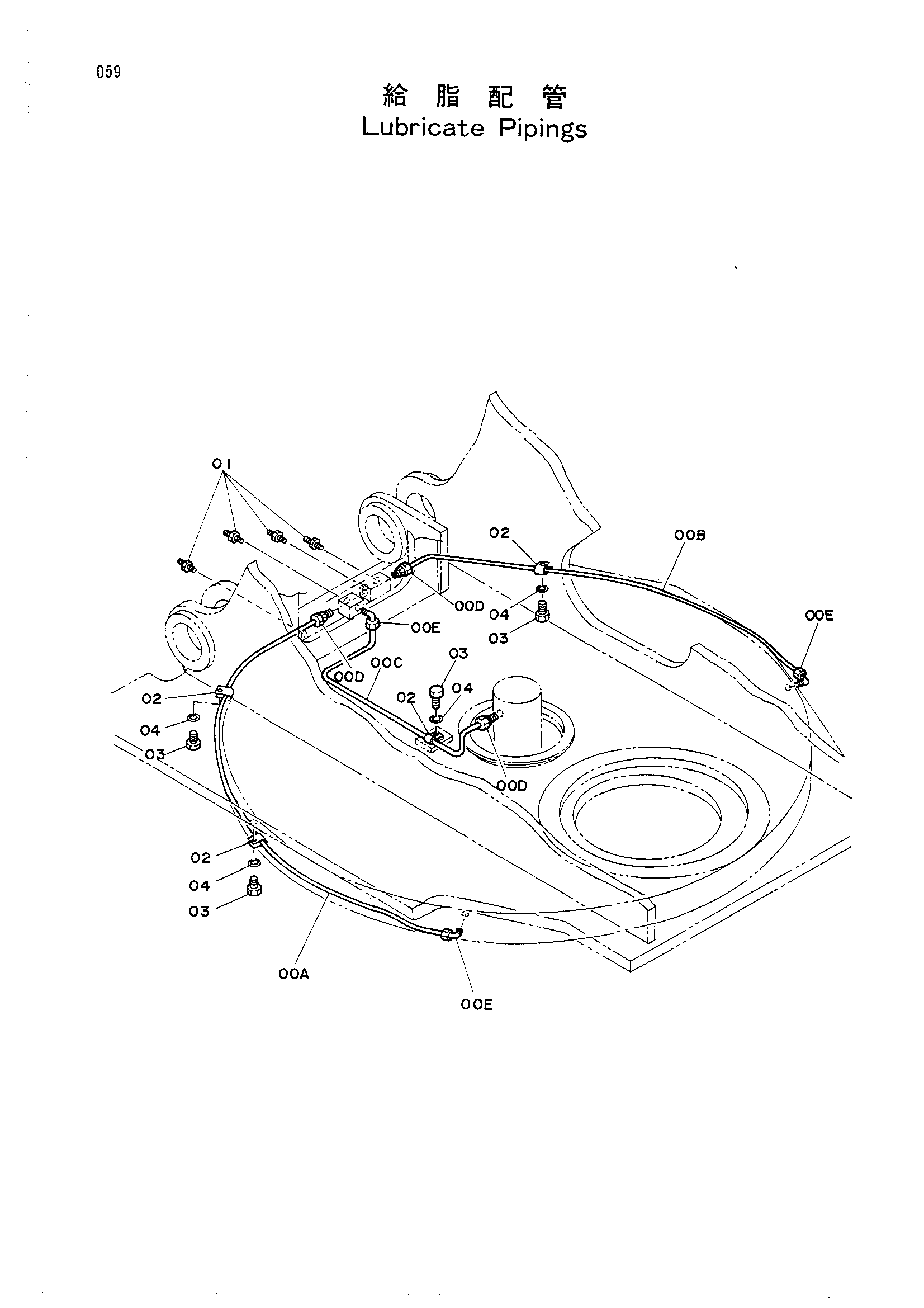

Трубопроводы системы смазки — HITACHI UH103

Заводская схема «Трубопроводы системы смазки» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A	2017586	Трубка	1
00A-E	9049817	Трубка в сборе	1
00B	2017587	Трубка	1
00C	3026555	Трубка	1
00D	4140639	Штуцер трубки	3
00E	4140645	Штуцер трубки	3
01	J75481	Штуцер	4
02	4143408	Зажим трубка	4
03	J900812	Болт	4
04	A590908	Пружинная шайба	4

Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
