Ходовой устройство — HITACHI UH103

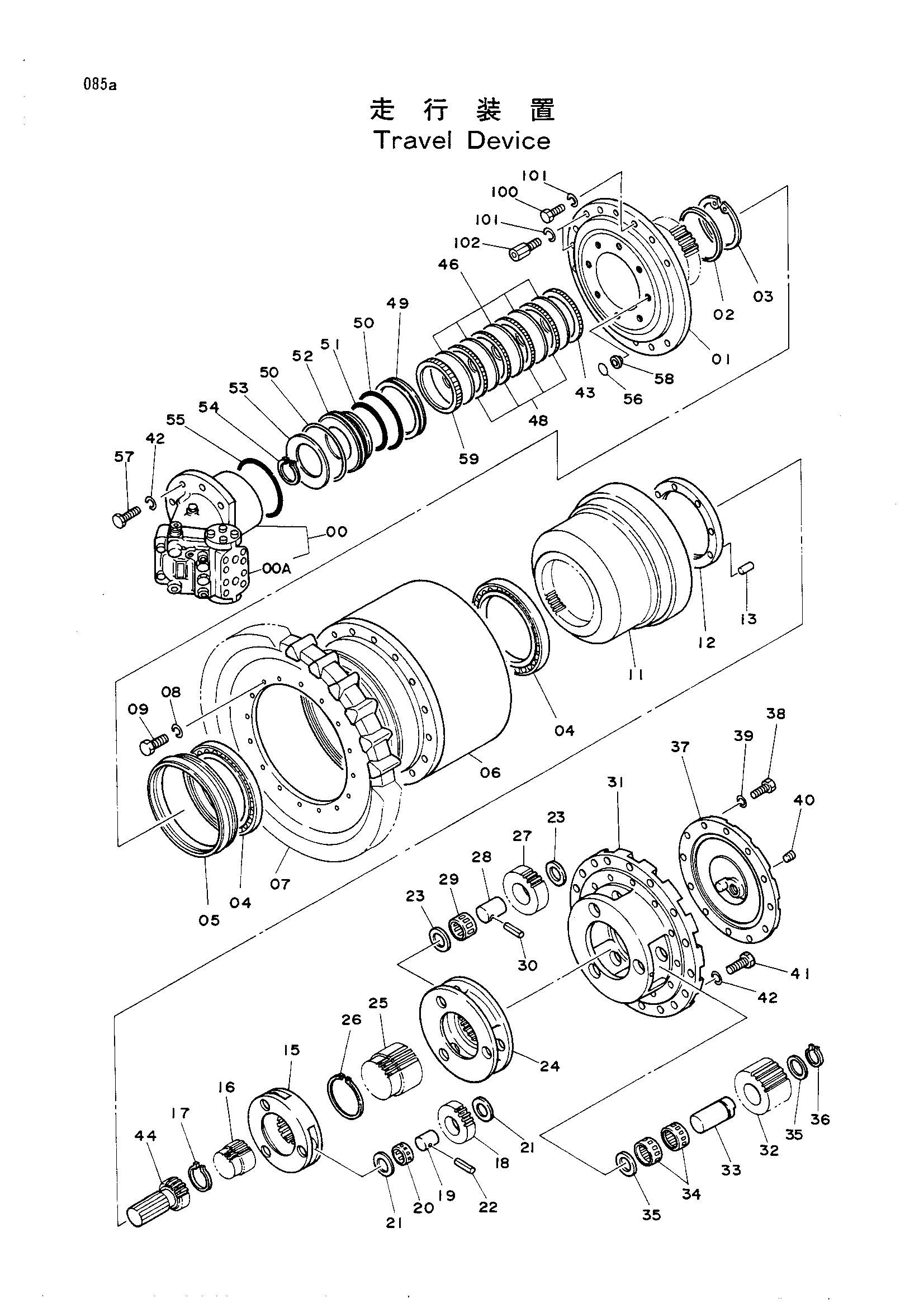

Заводская схема «Ходовой устройство» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-59 | 9047004 | Бортовой редуктор в сборе | 2 |
| 00 | 9058745 | Гидромотор | 1 |
| 00A | 9058746 | Клапан тормоз блок | 1 |
| 01 | 1005956 | Корпус | 1 |
| 02 | 4115811 | Проставка | 1 |
| 03 | 4094325 | Стопорное кольцо | 1 |
| 04 | 4126654 | Подшипник. каток | 2 |
| 05 | 4066695 | Комплект уплотнений | 1 |
| 06 | 1006702 | Барабан | 1 |
| 07 | 1006755 | Звёздочка | 1 |
| 08 | A590920 | Пружинная шайба | 16 |
| 09 | J932055 | Болт | 16 |
| 11 | 1006703 | Коронная шестерня | 1 |
| 12 | 3022523 | Гайка | 1 |
| 13 | 4126653 | Установочный штифт | 1 |
| 15-22 | 9069607 | Водило в сборе(1) | 1 |
| 15 | 2016633 | Водило | 1 |
| 16 | 3025074 | Солнечная шестерня | 1 |
| 17 | 942480 | Стопорное кольцо | 1 |
| 18 | 3025077 | Планетарная шестерня | 3 |
| 19 | 4137721 | Палец | 3 |
| 20 | 4113606 | Игольчатый подшипник | 3 |
| 21 | 4113761 | Упорная пластина | 6 |
| 22 | 4082632 | Пружинный штифт | 3 |
| 23-30 | 9069608 | Водило в сборе (2) | 1 |
| 23 | 4113761 | Упорная пластина | 6 |
| 24 | 2016632 | Водило | 1 |
| 25 | 3025072 | Солнечная шестерня | 1 |
| 26 | 957581 | Кольцо фиксатор | 1 |
| 27 | 3025076 | Планетарная шестерня | 3 |
| 28 | 4144558 | Палец | 3 |
| 29 | 4126657 | Игольчатый подшипник | 3 |
| 30 | 4144525 | Пружинный штифт | 3 |
| 31-40 | 9069609 | Водило в сборе (3) | 1 |
| 31 | 1006704 | Водило | 1 |
| 32 | 3025075 | Планетарная шестерня | 3 |
| 33 | 4137722 | Палец | 3 |
| 34 | 4513638 | Подшипник неедле | 6 |
| 35 | 4062857 | Упорная пластина | 6 |
| 36 | 962002 | Стопорное кольцо | 3 |
| 37 | 2016635 | Крышка | 1 |
| 38 | M211228 | Болт H 12X28 | 12 |
| 39 | 4065034 | Уплотнительная шайба | 12 |
| 40 | 94-2015 | Пробка | 1 |
| 41 | J931645 | Болт | 16 |
| 42 | A590916 | Пружинная шайба | 23 |
| 43 | 3030241 | Пластина | 1 |
| 44 | 2016634 | Вал карданный вал | 1 |
| 46 | 3022524 | Пластина фрикционный | 5 |
| 48 | 3030239 | Пластина | 4 |
| 49 | 4115810 | Проставка | 1 |
| 50 | 4117029 | Д-ринг | 2 |
| 51 | 4117030 | Д-ринг | 1 |
| 52 | 3022888 | Поршень | 1 |
| 53 | 3020853 | Тарельчатая пружина | 1 |
| 54 | 960323 | Стопорное кольцо | 1 |
| 55 | 4115735 | Уплотнительное кольцо | 1 |
| 56 | 4506320 | Уплотнительное кольцо 1B-P10 | 1 |
| 57 | J931650 | Болт | 7 |
| 58 | 4135291 | Проставка | 1 |
| 59 | 3030240 | Пластина | 1 |
| 100 | J932080 | Болт | 24 |
| 101 | A590920 | Пружинная шайба | 28 |
| 102 | 4175219 | Болт | 4 |
| 102 | J932080 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
