Гидроцилиндр рукояти — HITACHI UH103

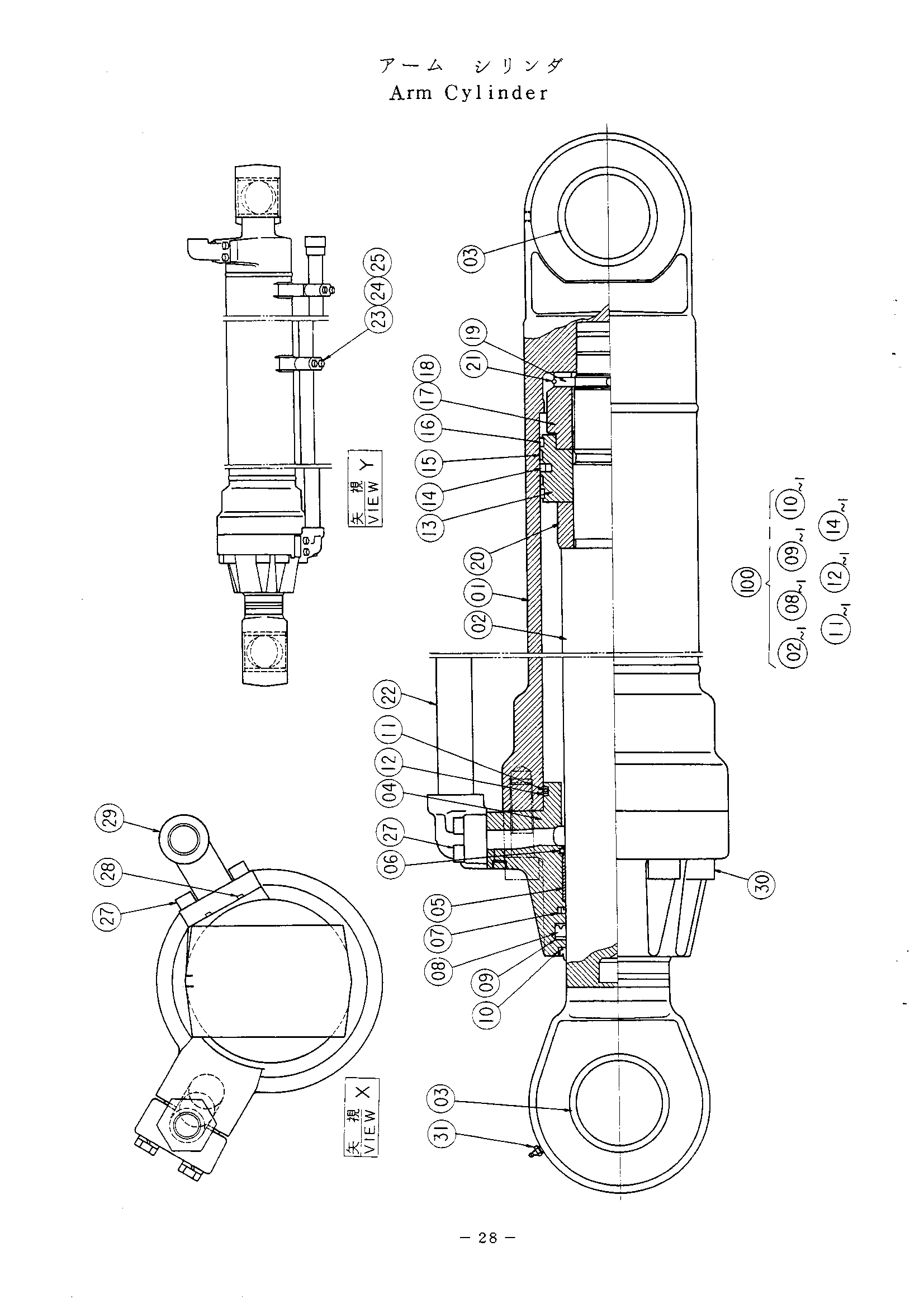

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-31 | 4166637 | Гидроцилиндр рукояти | 1 |
| 01 | 0254501 | Трубка гидроцилиндр | 1 |
| 02 | 0254502 | Шток поршня | 1 |
| 03 | 0208326 | Втулка пальца | 2 |
| 04 | 0254507 | Головка гидроцилиндр | 1 |
| 05 | 0237104 | Втулка | 1 |
| 06 | 0208504 | Кольцо | 1 |
| 07 | 0208505 | Кольцо | 1 |
| 08 | 4070021 | У-ринг | 1 |
| 09 | 0208522 | Опорное кольцо | 1 |
| 10 | 0208507 | Грязесъёмное кольцо | 1 |
| 11 | 4031027 | Уплотнительное кольцо | 1 |
| 12 | 0208508 | Опорное кольцо | 1 |
| 13 | 0224105 | Поршень | 1 |
| 14 | 0224106 | Уплотнительное кольцо | 1 |
| 15 | 0224107 | Кольцо | 2 |
| 16 | 0224108 | Кольцо | 2 |
| 17 | 0237107 | Регулировочная шайба | 1 |
| 18 | 0254504 | Гайка | 1 |
| 19 | 0224111 | Палец | 1 |
| 20 | 0224112 | Подшипник амортизатор | 1 |
| 21 | 0224113 | Кольцо | 1 |
| 22 | 0254505 | Трубка | 1 |
| 23 | 0237417 | Болт | 4 |
| 24 | 0208516 | Пружинная шайба | 4 |
| 25 | 0237416 | Держатель | 2 |
| 27 | 0150616 | Болт с внутренним шестигранником | 8 |
| 28 | 984614 | Уплотнительное кольцо | 2 |
| 29 | 0208517 | Соединение | 1 |
| 30 | 0224117 | Болт с внутренним шестигранником | 8 |
| 31 | 4009445 | Штуцер | 1 |
| 100 | 4153211 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
