Насос — HITACHI UH103

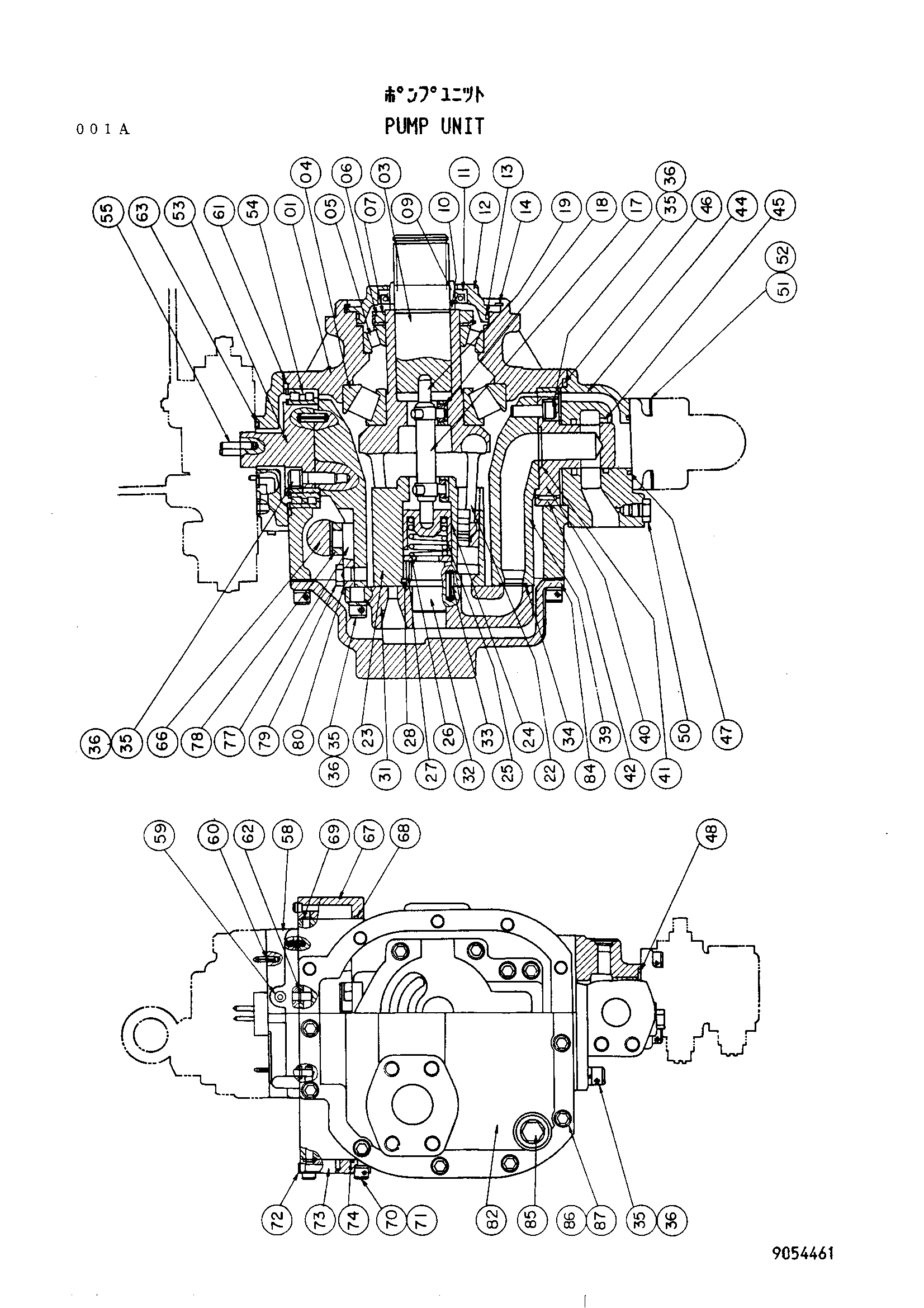

Заводская схема «Насос» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9054461 | Насос блок в сборе | 1 | |
| 01 | 1005841 | Корпус насос | 1 |
| 03 | 9037764 | Диск дривинг | 1 |
| 04 | 4114330 | Подшипник ROL. | 1 |
| 05 | 4119390 | Роликовый подшипник | 1 |
| 06 | 454956 | Шайба подшипник. | 1 |
| 07 | 454939 | Гайка подшипник. | 1 |
| 09 | 4114333 | Втулка уплотнение | 1 |
| 10 | 4089823 | Уплотнительное кольцо | 1 |
| 11 | 4070744 | Масляное уплотнение | 1 |
| 12 | 4113213 | Крышка | 1 |
| 13 | A810115 | Уплотнительное кольцо | 1 |
| 14 | 4154413 | Кольцо ретаинин | 1 |
| 17 | 3020028 | Шток кетер соединение | 1 |
| 18 | 4061020 | Втулка SPH. | 6 |
| 19 | 4137947 | Ограничитель соединение | 2 |
| 22 | 9044928 | Поршень в сборе | 9 |
| 23 | 2013674 | Ротор | 1 |
| 24 | 4137948 | Держатель | 1 |
| 25 | 4114332 | Пружина сжатия | 1 |
| 26 | 4114335 | Шайба | 1 |
| 27 | 4081448 | Игольчатый подшипник | 1 |
| 28 | 991719 | Стопорное кольцо | 1 |
| 31 | 2016517 | Головка клапан | 1 |
| 32 | 4114336 | Вал центральный | 1 |
| 33 | 4099290 | Пружинный штифт | 3 |
| 34 | 985098 | Уплотнительное кольцо | 1 |
| 35 | M341232 | Болт с внутренним шестигранником | 27 |
| 36 | 495841 | Пружинная шайба | 27 |
| 39 | 1006654 | Вилка | 1 |
| 40 | 3020027 | Соединение поворотный | 1 |
| 41 | A811030 | Уплотнительное кольцо | 1 |
| 42 | 4110854 | Игольчатый подшипник | 1 |
| 44 | 2018208 | Фланец дериверй | 1 |
| 45 | 4110856 | Уплотнение соединение | 2 |
| 46 | A810115 | Уплотнительное кольцо | 1 |
| 47 | A810050 | Уплотнительное кольцо | 1 |
| 48 | 4138721 | Уплотнительное кольцо | 1 |
| 50 | 4108720 | Пробка | 1 |
| 51 | M340820 | Болт с внутренним шестигранником | 4 |
| 52 | 4514388 | Пружинная шайба | 4 |
| 53 | 3020288 | Вал транион | 1 |
| 54 | 4110853 | Подшипник каток | 1 |
| 55 | 4114110 | Палец | 2 |
| 58 | 2016462 | Франге регулятор | 1 |
| 59 | 4050968 | Пробка | 2 |
| 60 | 4069899 | Пружинный штифт | 4 |
| 61 | A810115 | Уплотнительное кольцо | 1 |
| 62 | 960353 | Уплотнительное кольцо | 4 |
| 63 | A810045 | Уплотнительное кольцо | 1 |
| 66 | 3020332 | Поршень серво | 1 |
| 67 | 4136640 | Ограничитель поршень L | 1 |
| 68 | 4136639 | Уплотнительное кольцо | 1 |
| 69 | 960353 | Уплотнительное кольцо | 2 |
| 70 | M340820 | Болт с внутренним шестигранником | 8 |
| 71 | 4514388 | Пружинная шайба | 8 |
| 72 | 4050968 | Пробка | 2 |
| 73 | 4114338 | Ограничитель поршень S | 1 |
| 74 | A811030 | Уплотнительное кольцо | 1 |
| 77 | 4114339 | Палец | 1 |
| 78 | 4114340 | Втулка | 1 |
| 79 | M211222 | Болт 12X22.5 | 1 |
| 80 | A590512 | Шайба | 1 |
| 82 | 2015287 замена: 2019186 | Крышка насос | 1 |
| 82 | 2019186 замена: 2019186 | Крышка насос | 1 |
| 84 | 3020506 | Манжета | 1 |
| 85 | 4092534 | Пробка | 1 |
| 86 | M341025 | Болт с внутренним шестигранником | 12 |
| 87 | 984054 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
