Вспомогательный клапан — HITACHI UH103

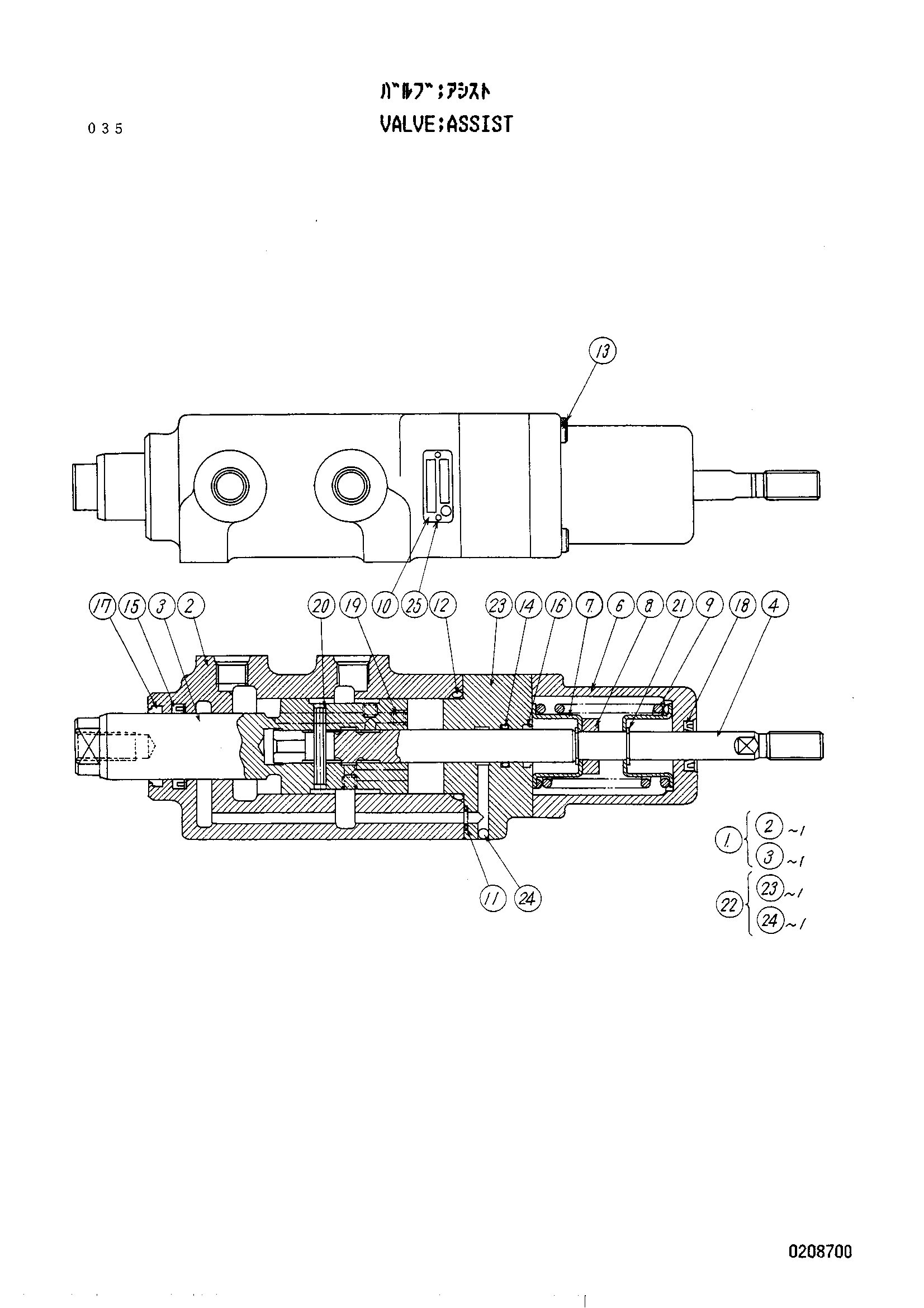

Заводская схема «Вспомогательный клапан» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4131406 | Клапан вспомогательный | 1 | |
| 1 | 0208701 | Корпус в сборе | 1 |
| 4 | 0208702 | Золотник | 1 |
| 6 | 0208703 | Крышка | 1 |
| 7 | 0208704 | Держатель | 2 |
| 8 | 0208705 | Ограничитель | 1 |
| 9 | 0208706 | Пружина сжатия | 1 |
| 11 | 992526 | Уплотнительное кольцо | 1 |
| 12 | 951851 | Уплотнительное кольцо | 1 |
| 13 | 0208707 | Болт с внутренним шестигранником | 4 |
| 14 | 0208708 | Уплотнение | 1 |
| 15 | 0208709 | Манжета | 1 |
| 16 | 0208710 | Скрапер | 1 |
| 17 | 0208711 | Скрапер | 1 |
| 18 | 0208712 | Пылезащитное уплотнение | 1 |
| 19 | 0208713 | Винт | 4 |
| 20 | 0208714 | Пружинный штифт | 1 |
| 21 | 0208715 | Кольцо | 2 |
| 22 | 0208716 | Держатель в сборе | 1 |
| 25 | 0208717 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
