Ходовой трубопроводы (стандарт гусеница) — HITACHI UH103

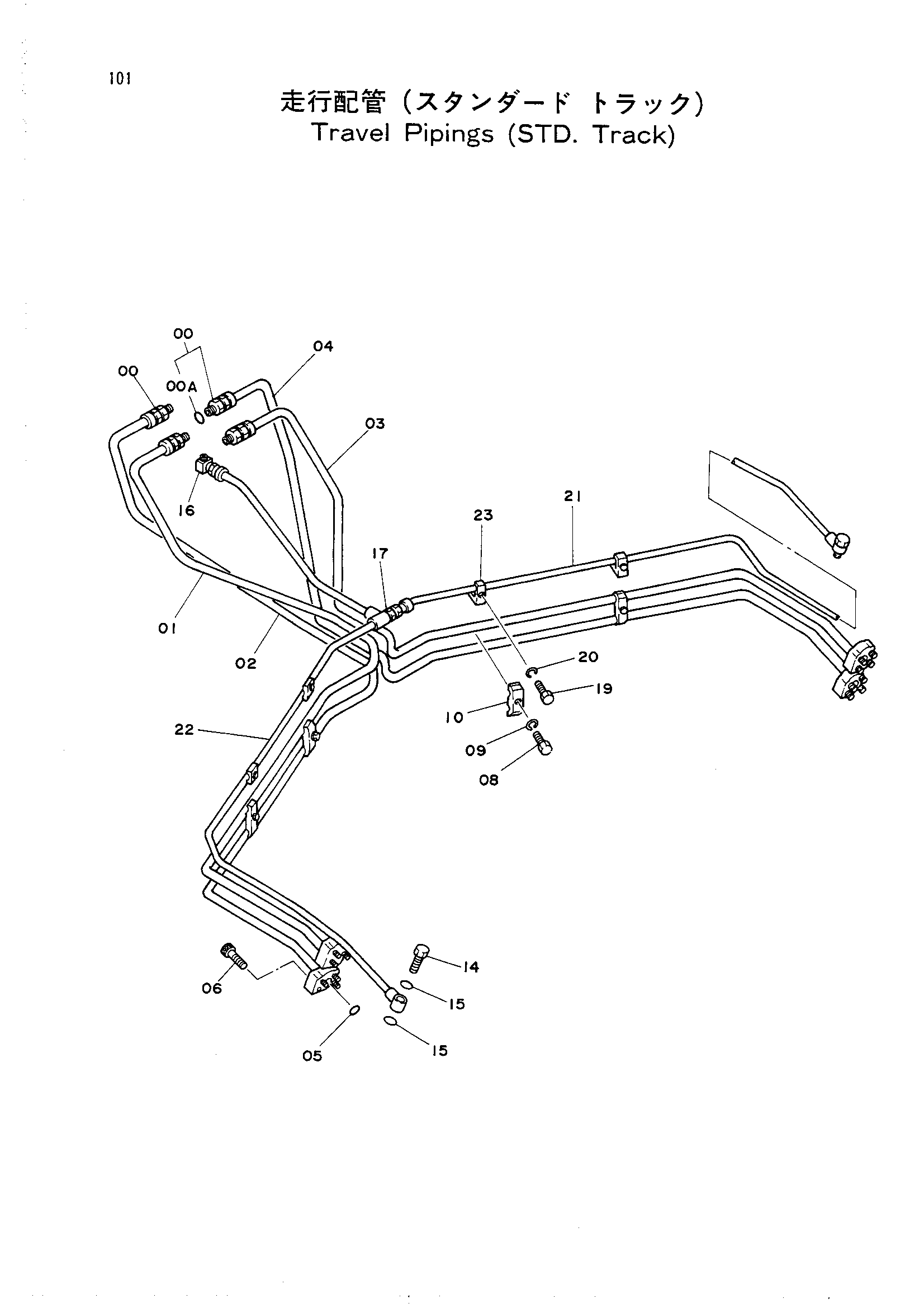

Заводская схема «Ходовой трубопроводы (стандарт гусеница)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042033 | Адаптер | 4 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 7012989 | Трубка | 1 |
| 02 | 7012990 | Трубка | 1 |
| 03 | 7012991 | Трубка | 1 |
| 04 | 7012992 | Трубка | 1 |
| 05 | A811035 | Уплотнительное кольцо | 4 |
| 06 | M341032 | Болт с внутренним шестигранником | 16 |
| 08 | J901255 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | 4053596 | Хомут трубка (2) | 4 |
| 14 | 4109416 | Болт | 2 |
| 15 | 4506418 | Уплотнительное кольцо | 4 |
| 16 | 94-1402 | Угловой штуцер | 1 |
| 17 | 94-1302 | Адаптер | 1 |
| 19 | J901040 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | 7014025 замена: 7015451 | Трубка | 1 |
| 21 | 7014025 замена: 7015451 | Трубка | 1 |
| 21 | 7015451 замена: 7015451 | Трубка | 1 |
| 21 | 7015451 замена: 7015451 | Трубка | 1 |
| 22 | 7014026 замена: 7015452 | Трубка | 1 |
| 22 | 7014026 замена: 7015452 | Трубка | 1 |
| 22 | 7015452 замена: 7015452 | Трубка | 1 |
| 22 | 7015452 замена: 7015452 | Трубка | 1 |
| 23 | 4138227 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
