Воздушный трубопроводы — HITACHI UH103

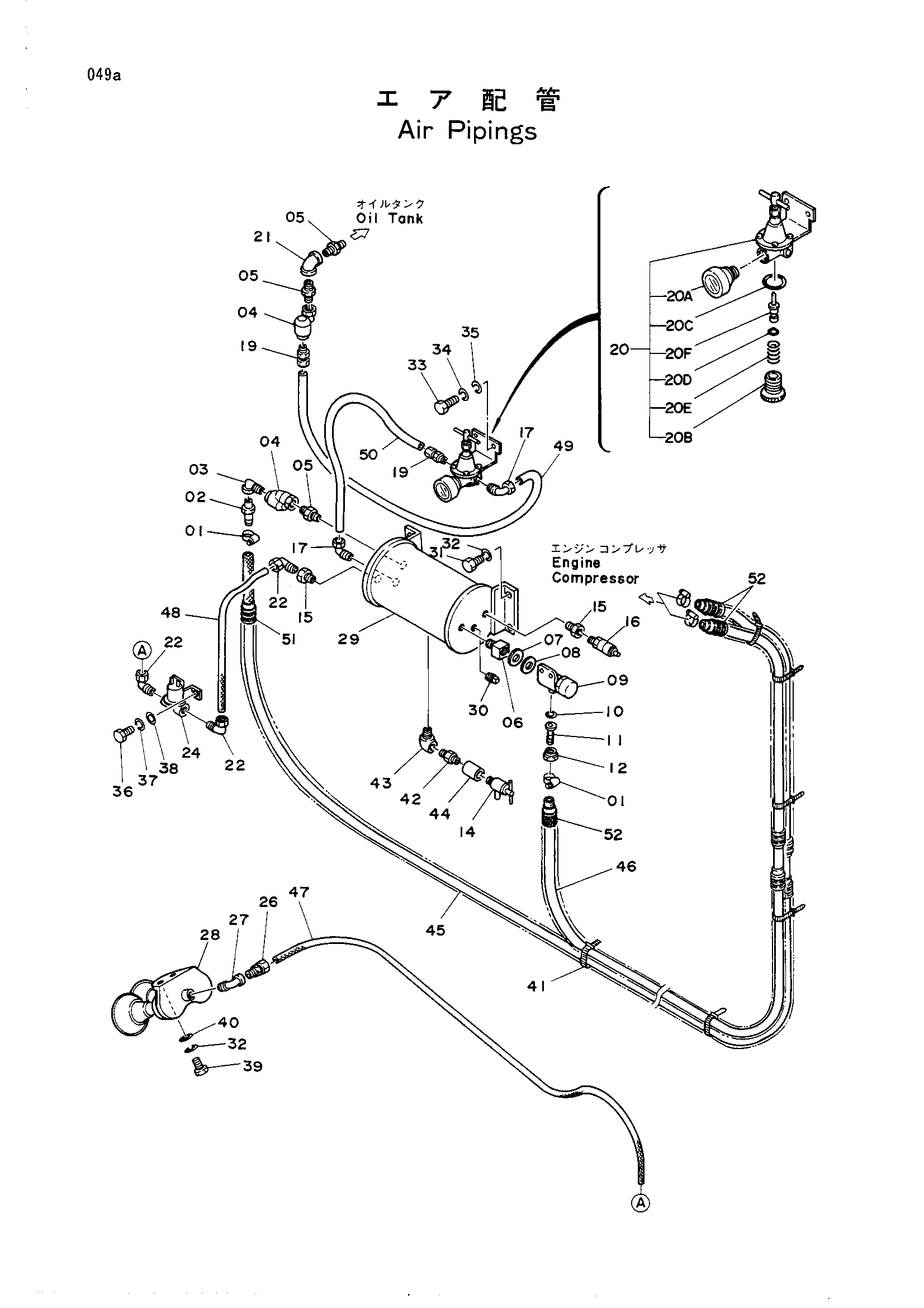

Заводская схема «Воздушный трубопроводы» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4514700	Зажим шланг (T)	4
02	49960	Адаптер	1
03	94-0647	Угловой штуцер 3/8	1
04	986953	Обратный клапан (17)	2
05	J70783	Адаптер	3
06	499820	Ниппель	1
07	984219	Уплотнительная шайба	1
08	4503857	Регулировочная шайба	1
09	4092238	Регулятор	1
10	984225	Манжета	1
11	487027	Втулка	1
12	971303	Гайка втулка	1
14	4094354	Кран	1
15	J728382	Переходник	2
16	986952	Клапан защитный	1
17	4501785	Угловой штуцер	2
19	969198	Адаптер	2
20	3022100 замена: 4198244	Регулятор воздушный	1
20	4198244 замена: 4198244	Регулятор воздушный	1
20A	4137103 замена: 4198243	Указатель	1
20A	4198243 замена: 4198243	Указатель	1
20B	4188369	Колпачок	1
20C	4138939	Уплотнительное кольцо	1
20D	4198876	Уплотнительное кольцо	1
20E	4198875	Пружина	1
20F	4198874	Клапан	1
21	J70283	Угловой штуцер PT3/8	1
22	992312	Разъём	3
24	4135434	Клапан	1
26	992313	Разъём	1
27	94-0646	Угловой штуцер	1
28	4135433	Звуковой сигнал воздушный	1
29	8501883	Бак воздушный	1
30	94-2023	Пробка (10)	1
31	J901020	Болт	4
32	A590910	Пружинная шайба	6
33	J900612	Болт	2
34	A590906	Пружинная шайба	2
35	A590106	Плоская шайба	2
36	J900812	Болт	2
37	A590908	Пружинная шайба	2
38	A590108	Шайба	2
39	J901016	Болт	2
40	A590110	Шайба	2
41	4055312	Зажим	6
42	94-1901	Адаптер	1
43	94-0630	Угловой штуцер S (40)	1
44	94-0676 замена: J70083	Разъём S	1
44	J70083 замена: 94-0676	Разъём S	1
45	4107131	Резиновый шланг	1
46	4086591	Резиновый шланг	1
47	4511022	Трубка	1
48	4165691	Трубка	1
49	4512008	Трубка	1
50	4165692	Трубка	1
51	4188523	Трубка 700	1
52	4188520	Трубка 400	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
