Гидроцилиндр стрелы (правый) — HITACHI UH103

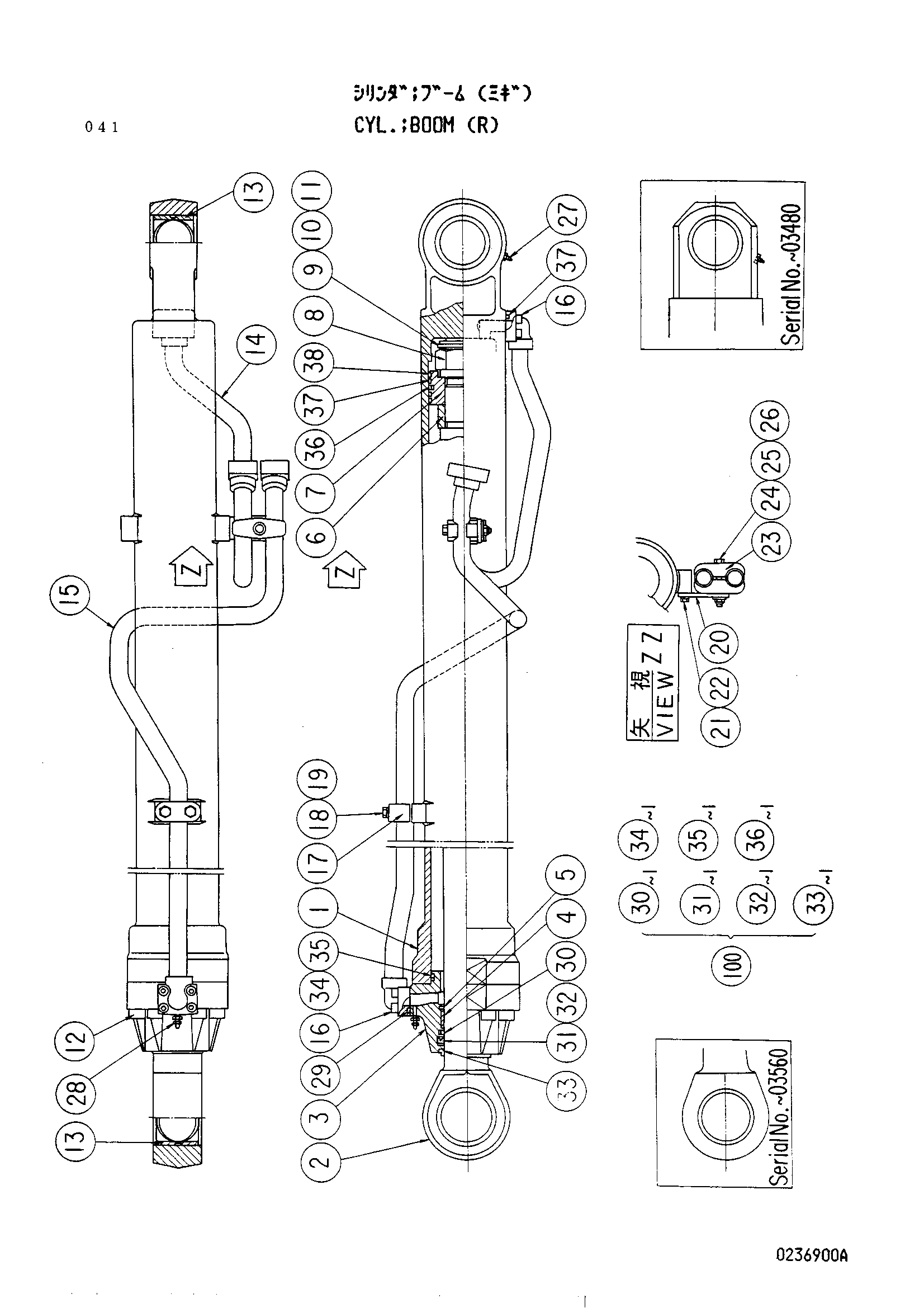

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4145007	Гидроцилиндр стрелы (правый)	1
1	0236901 замена: 0236921	Труба гидроцилиндра (стрела)	1
1	0236921 замена: 0236901	Труба гидроцилиндра(стрела)	1
2	0236902 замена: 0236922	Шток поршня (стрела)	1
2	0236922 замена: 0236902	Шток поршня (стрела)	1
3	0236903	Головка гидроцилиндра	1
4	0236904	Втулка	1
5	0236905	Кольцо	1
6	0236906	Амортизирующий подшипник	1
7	0236907	Поршень	1
8	0236908	Гайка	1
9	0237411	Палец	1
10	0237412	Кольцо	1
11	0236909	Регулировочная шайба	1
12	0224117	Болт с внутренним шестигранником	8
13	0127219	Втулка	2
14	0236910	Трубка (стрела гидроцилиндр.)	1
15	0236911	Трубка (стрела гидроцилиндр.)	1
16	0150616	Болт с внутренним шестигранником	8
17	0237416	Держатель	1
18	0237417	Болт	2
19	0208516	Пружинная шайба	2
20	0236912	Пластина	1
21	0236913	Болт	2
22	0236914	Пружинная шайба	2
23	0236915	Держатель	2
24	0236916	Болт	1
25	0236917	Шайба	1
26	0236918	Гайка	1
27	4009445 замена: J75481	Штуцер	1
28	0237418	Бреедер воздушный	1
29	984614	Уплотнительное кольцо	2
30	0151902	Кольцо	1
31	0127207	U-образная манжета	1
32	0236919	Опорное кольцо	1
33	0236920	Грязесъёмное кольцо	1
34	4031027	Уплотнительное кольцо	1
35	0208508	Опорное кольцо	1
36	0224106	Уплотнительное кольцо	1
37	0224107	Кольцо	2
38	0224108	Кольцо	2
100	4163568	Комплект уплотнение (стрела)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
