Тормозной клапан (для ходовой гидромотор) — HITACHI UH103

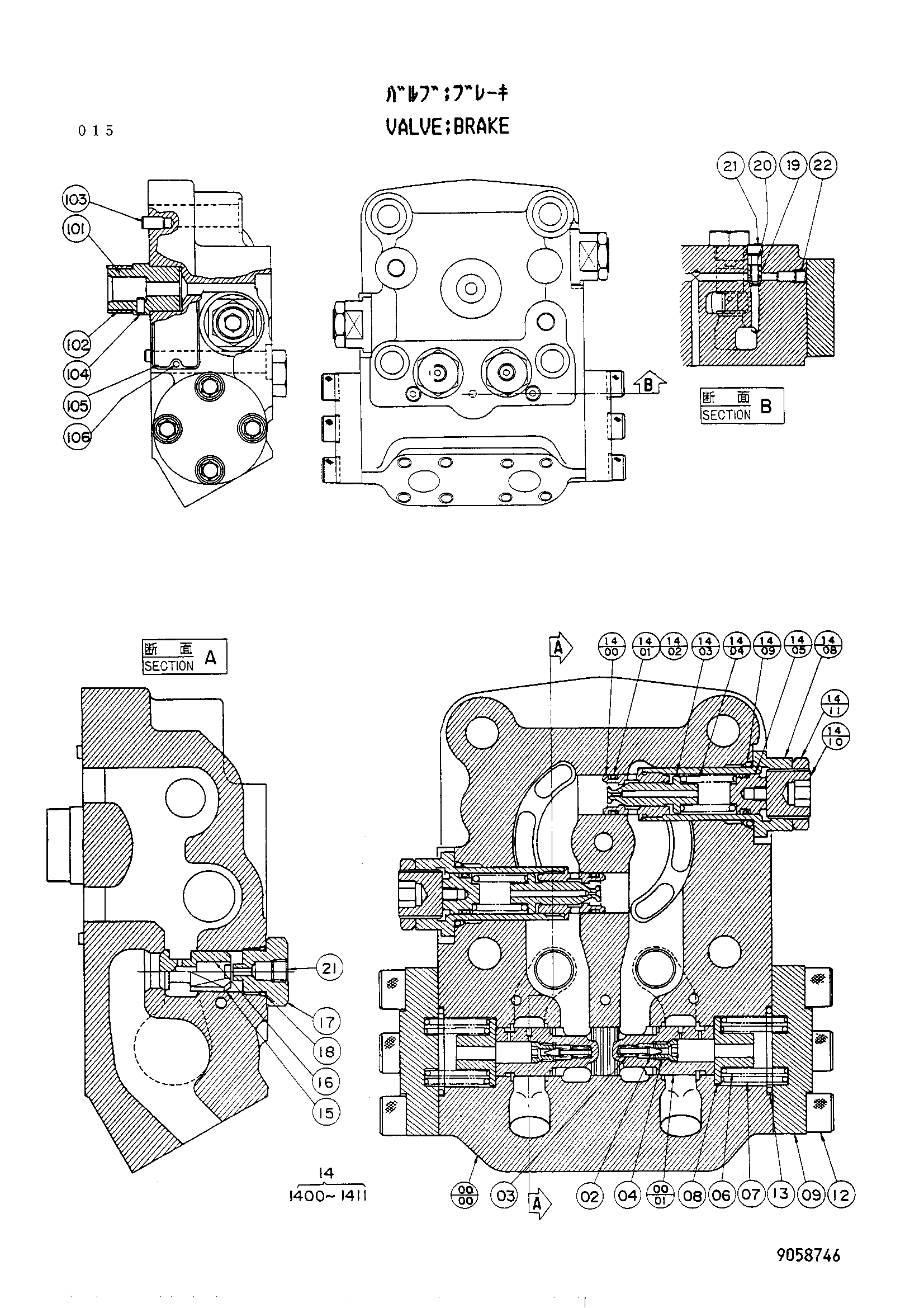

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9058746 | Клапан тормоз блок | 1 | |
| 02 | 4166714 | Тарельчатый клапан | 2 |
| 03 | 4161416 | Пружина сжатия | 2 |
| 04 | 4166203 | Сиденье R2 | 2 |
| 06 | 4162862 | Пружина сжатия | 2 |
| 07 | 4162861 | Пружина сжатия | 2 |
| 08 | 4159418 | Ограничитель | 2 |
| 09 | 4126450 | Крышка | 2 |
| 12 | M341232 | Болт с внутренним шестигранником | 8 |
| 13 | A811035 | Уплотнительное кольцо | 2 |
| 14 | 9053481 | Предохранительный в сборе | 2 |
| 1400 | 4147835 | Втулка | 1 |
| 1401 | 4509180 | Уплотнительное кольцо | 2 |
| 1402 | 4038533 | Опорное кольцо | 2 |
| 1403 | 4137225 | Поршень | 1 |
| 1404 | 4134777 | Пружина сжатия | 1 |
| 1405 | 4127429 | Пробка R | 1 |
| 1408 | 4127426 | Картридж | 1 |
| 1409 | 4506424 | Уплотнительное кольцо | 1 |
| 1410 | 4127430 | Винт регулировочный | 1 |
| 1411 | 4127431 | Гайка | 1 |
| 15 | 4165344 | Тарельчатый клапан | 2 |
| 16 | 4163876 | Пружина сжатия | 2 |
| 17 | 4136603 | Пробка C | 2 |
| 18 | 4506418 | Уплотнительное кольцо | 2 |
| 19 | 4145920 | Поппет схуттле | 2 |
| 20 | 4145921 | Пружина сжатия | 2 |
| 21 | 94-2010 | Пробка | 4 |
| 22 | 4050968 | Пробка | 2 |
| 101 | 4156326 | Втулка | 1 |
| 102 | 4141788 | Внутреннее кольцо подшипника | 1 |
| 103 | 4046490 | Установочный штифт | 2 |
| 104 | J400513 | Установочный штифт M5X12.5 | 1 |
| 105 | 3029309 | Информационная табличка | 1 |
| 106 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
