Основные гидролинии (2) — HITACHI UH103

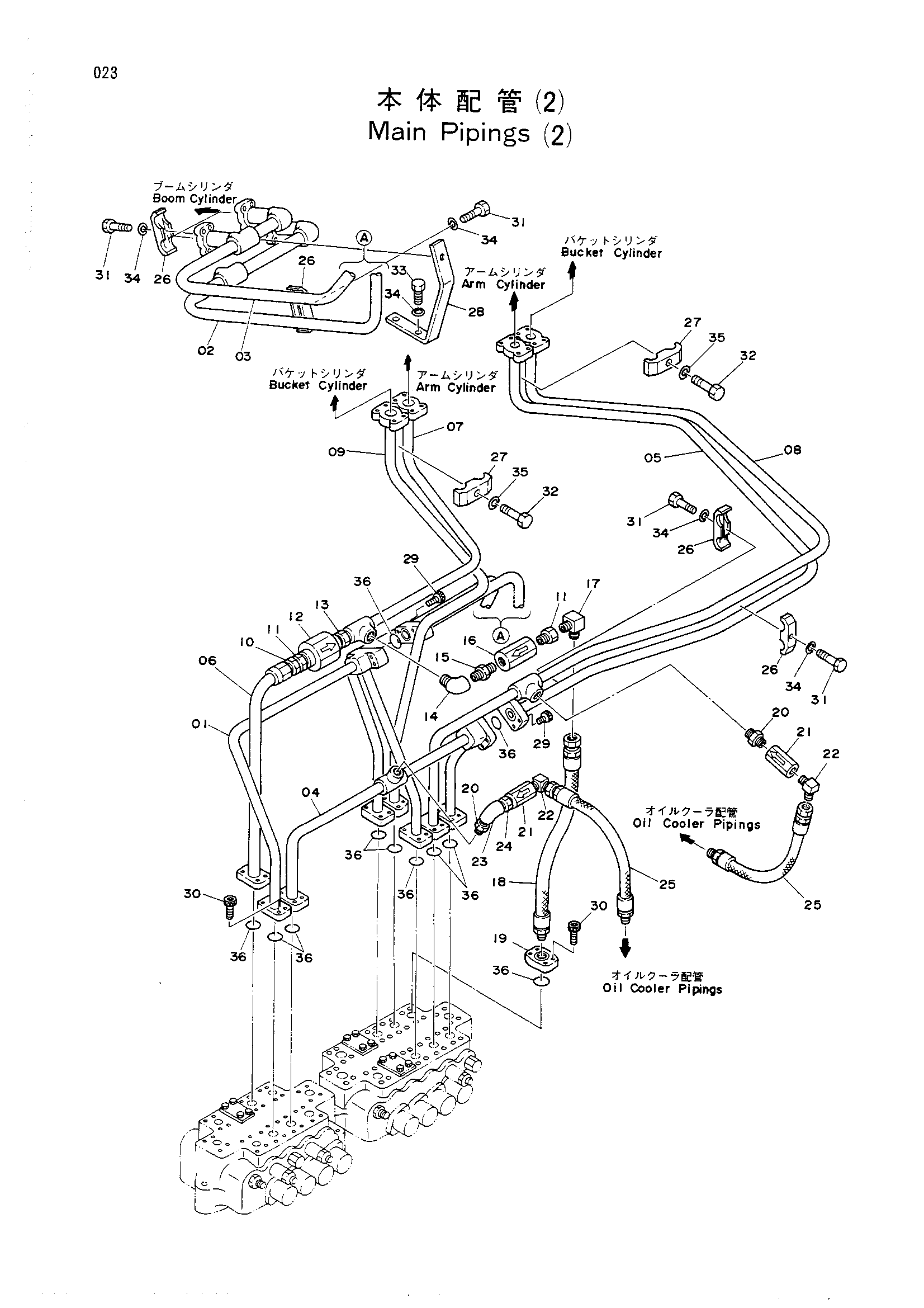

Заводская схема «Основные гидролинии (2)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8026656 | Трубка | 1 |
| 02 | 7013841 | Трубка | 1 |
| 03 | 7013840 | Трубка | 1 |
| 04 | 8026657 | Трубка | 1 |
| 05 | 7013838 | Трубка | 1 |
| 06 | 9715375 | Трубка | 1 |
| 07 | 8028519 | Трубка | 1 |
| 08 | 7013839 | Трубка | 1 |
| 09 | 7013837 | Трубка | 1 |
| 10 | 94-1304 | Адаптер | 1 |
| 11 | 94-1604 | Переходник | 2 |
| 12 | 4096187 | Клапан | 1 |
| 13 | 94-1705 | Адаптер | 1 |
| 14 | 94-0633 | Угловой штуцер | 1 |
| 15 | 94-1904 | Адаптер | 1 |
| 16 | 4130714 замена: 9065510 | Обратный клапан | 1 |
| 16 | 9065510 замена: 9065510 | Обратный клапан | 1 |
| 17 | 94-1404 | Угловой штуцер | 1 |
| 18 | 4150734 | Шланг | 1 |
| 19 | 4062226 | Фланец | 1 |
| 20 | 94-1903 | Адаптер | 2 |
| 21 | 9034570 | Обратный клапан | 2 |
| 22 | 94-1403 | Угловой штуцер | 2 |
| 23 | 94-0617 | Угловой штуцер | 1 |
| 24 | 94-1703 | Адаптер | 1 |
| 25 | 4054351 | Шланг (8) | 2 |
| 26 | 4053599 | Хомут трубки | 4 |
| 27 | 4148597 | Крамп трубка | 2 |
| 28 | 3028699 | Кронштейн | 1 |
| 29 | M341240 | Болт с внутренним шестигранником | 8 |
| 30 | M341032 | Болт с внутренним шестигранником | 36 |
| 31 | J901265 | Болт | 4 |
| 32 | J901670 | Болт | 2 |
| 33 | J901235 | Болт | 2 |
| 34 | A590912 | Пружинная шайба | 6 |
| 35 | A590916 | Пружинная шайба | 2 |
| 36 | A811035 | Уплотнительное кольцо | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
