Редукинг клапан (для насос) — HITACHI UH103

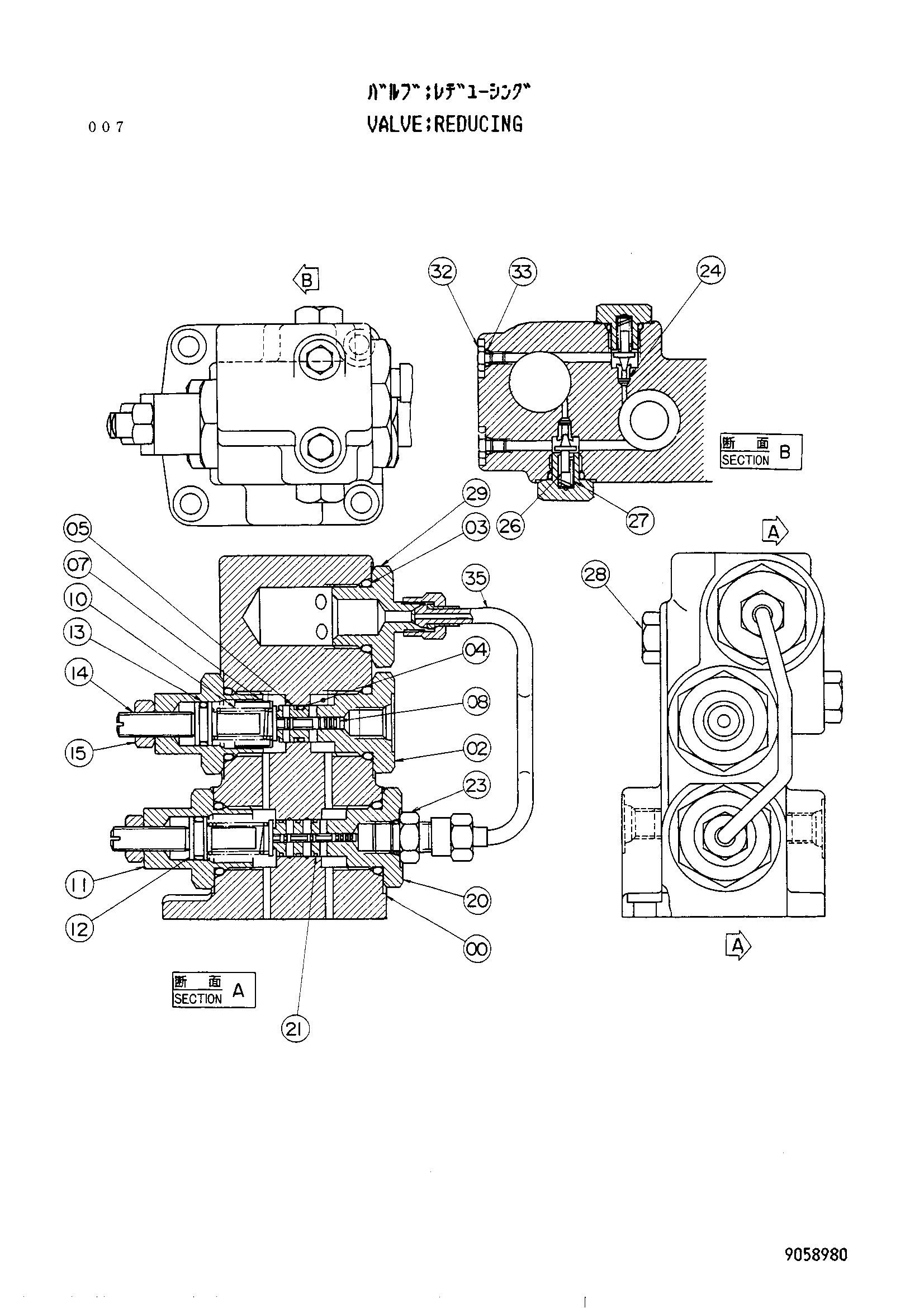

Заводская схема «Редукинг клапан (для насос)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9058980 | Клапан редукинг | 1 | |
| 00 | 2019947 | Корпус клапан | 1 |
| 02 | 4138053 | Втулка | 1 |
| 03 | 4506424 | Уплотнительное кольцо | 5 |
| 04 | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4092265 | Кольцо букк-уп | 1 |
| 07 | 4153868 | Втулка | 1 |
| 08 | 4149775 | Золотник | 1 |
| 10 | 4136168 | Пружина | 2 |
| 11 | 4166476 | Держатель | 2 |
| 12 | 4166477 | Ограничитель | 2 |
| 13 | 4509180 | Уплотнительное кольцо | 2 |
| 14 | M451032 | Установочный винт | 2 |
| 15 | M581008 | Гайка | 2 |
| 20 | 9057367 | Втулка в сборе | 1 |
| 21 | 4164050 | Уплотнительное кольцо | 3 |
| 23 | 4106892 | Штуцер трубки | 1 |
| 24 | 4165770 | Сиденье | 2 |
| 26 | 4164845 | Тарельчатый клапан | 2 |
| 27 | 4164841 | Пружина | 2 |
| 28 | 4164843 | Пробка | 2 |
| 29 | 4164844 | Штуцер трубки | 1 |
| 32 | 4165258 | Пробка | 2 |
| 33 | 4153084 | Уплотнительное кольцо | 2 |
| 35 | 4165274 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
