Управление педаль — HITACHI UH103

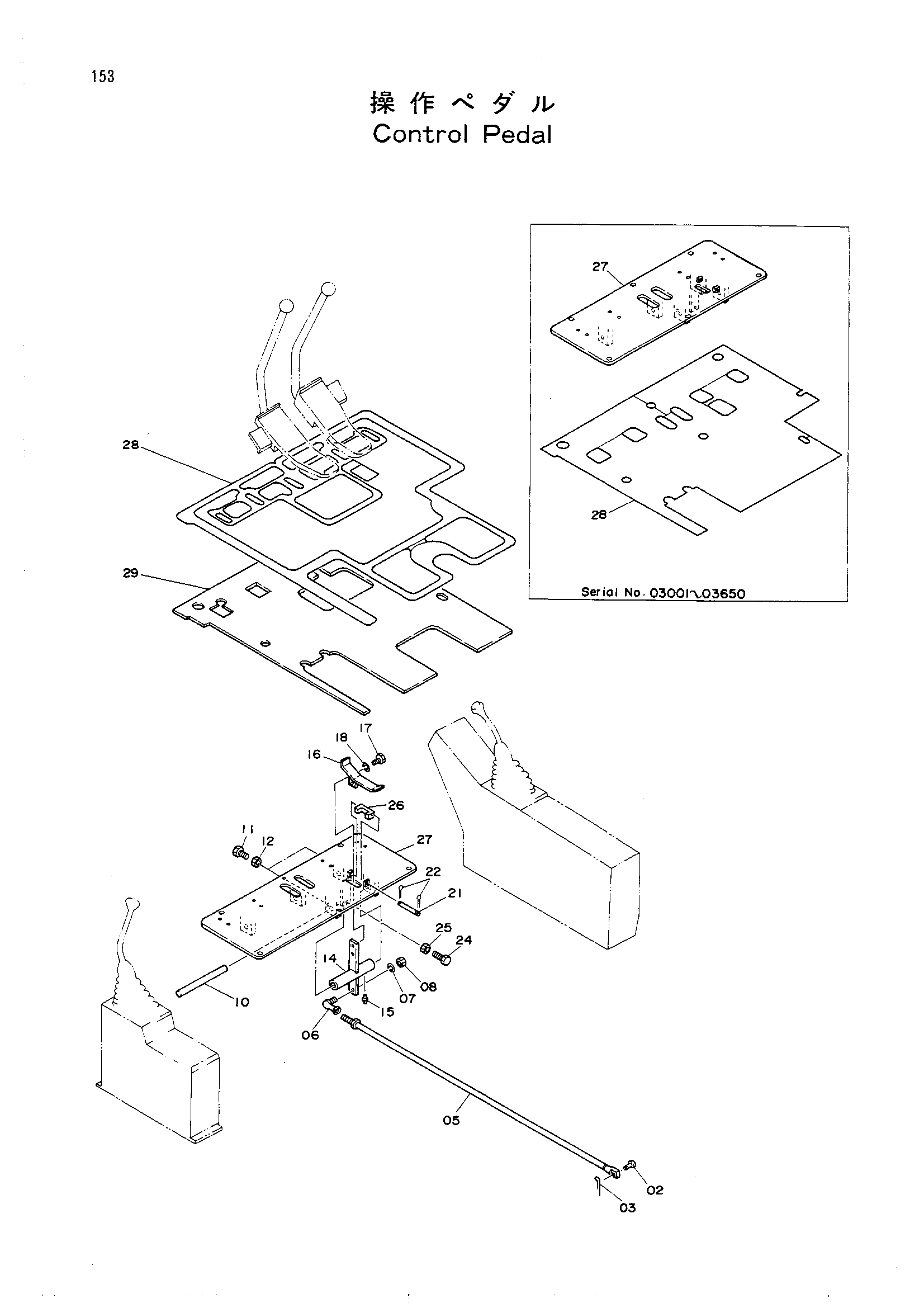

Заводская схема «Управление педаль» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4131437 | Палец | 1 |
| 03 | A763018 | Шплинт | 1 |
| 05 | 9719530 | Шток | 1 |
| 06 | 4056020 | Шарнир | 1 |
| 07 | A590912 | Пружинная шайба | 1 |
| 08 | M501210 | Гайка | 1 |
| 10 | 4153760 | Палец | 1 |
| 11 | J901032 | Болт | 2 |
| 12 | J950010 | Гайка | 2 |
| 14 | 9720422 | Рычаг | 1 |
| 15 | J75481 | Штуцер | 1 |
| 16 | 9721167 | Педаль | 1 |
| 17 | J901022 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 21 | 4153761 | Палец | 1 |
| 22 | A762013 | Шплинт | 2 |
| 24 | J901060 | Болт(для гидромолот) | 1 |
| 25 | J950010 | Гайка(для гидромолот) | 1 |
| 26 | 4153762 | Ограничитель | 1 |
| 27 | 8029726 | Кронштейн | 1 |
| 27 | 8034739 | Кронштейн | 1 |
| 28 | 3029616 | Коврик пола | 1 |
| 28 | 3034595 | Коврик пола | 1 |
| 29 | 3034597 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
