Радиатор — HITACHI UH103

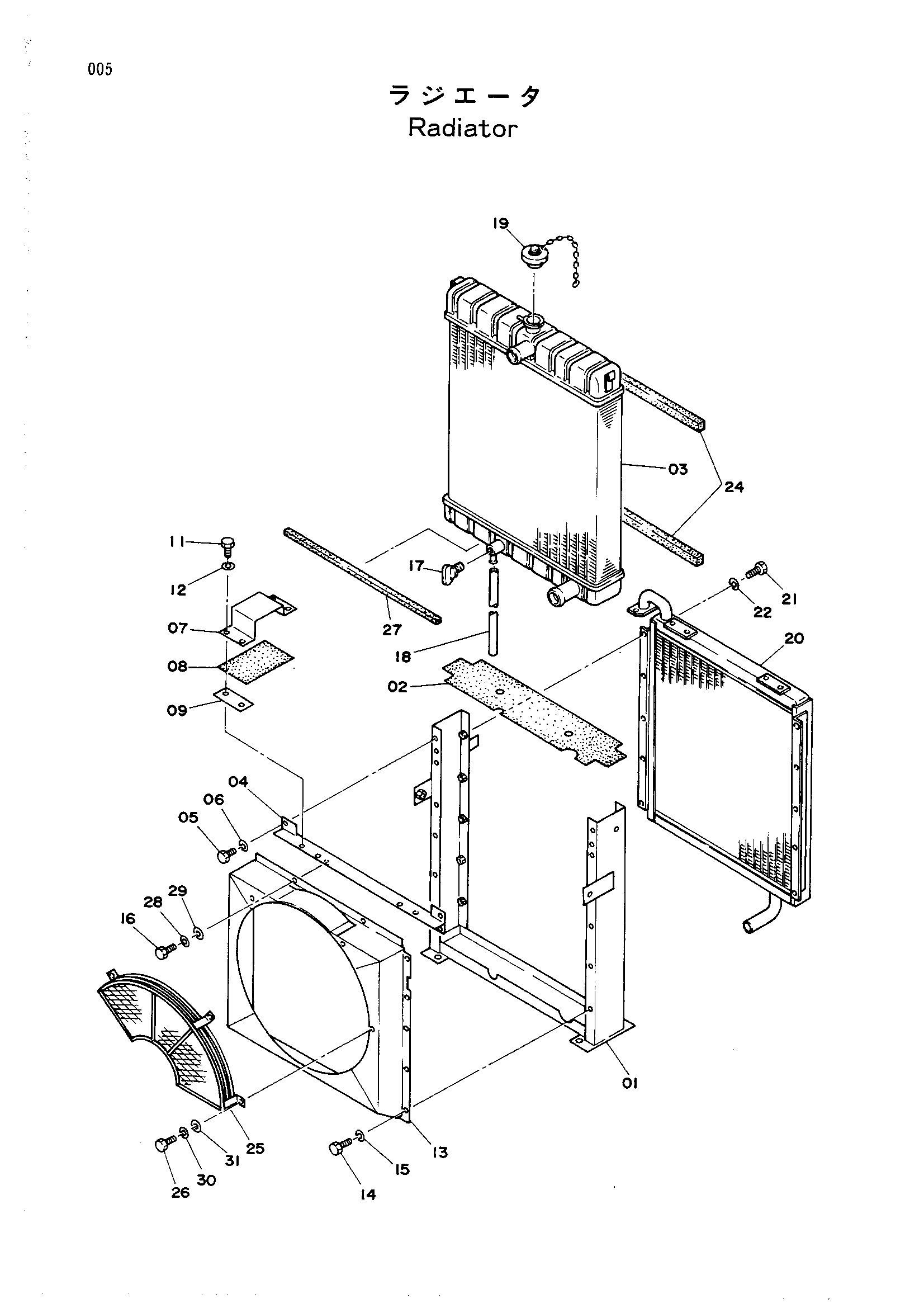

Заводская схема «Радиатор» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4144534 | Радиатор в сборе | 1 | |
| 01 | 4163380 | Рама | 1 |
| 02 | 4163387 | Манжета | 1 |
| 03 | 4163379 | Коре радиатор | 1 |
| 04 | 4163386 | Балка | 1 |
| 05 | J901025 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | 4163385 | Держатель | 2 |
| 08 | 4163384 | Манжета | 2 |
| 09 | 4160911 | Линер | 8 |
| 11 | J901025 | Болт | 8 |
| 12 | A590910 | Пружинная шайба | 8 |
| 13 | 4163378 | Кожух | 1 |
| 14 | J901020 | Болт | 10 |
| 15 | A590910 | Пружинная шайба | 10 |
| 16 | J900612 | Болт | 2 |
| 17 | 4148705 | Пробка дренажный | 1 |
| 18 | 4160915 | Виниловый шланг | 1 |
| 19 | 4160920 | Колпачок | 1 |
| 20 | 4163377 | Масляный радиатор | 1 |
| 21 | J901025 | Болт | 10 |
| 22 | A590910 | Пружинная шайба | 10 |
| 24 | 4163383 | Манжета | 2 |
| 25 | 4163382 | Защита вентилятор | 1 |
| 26 | J900814 | Болт | 3 |
| 27 | 4163381 | Манжета | 1 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | A590106 | Шайба | 2 |
| 30 | A590908 | Пружинная шайба | 3 |
| 31 | A590108 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
