Крышка двигателя — HITACHI UH103

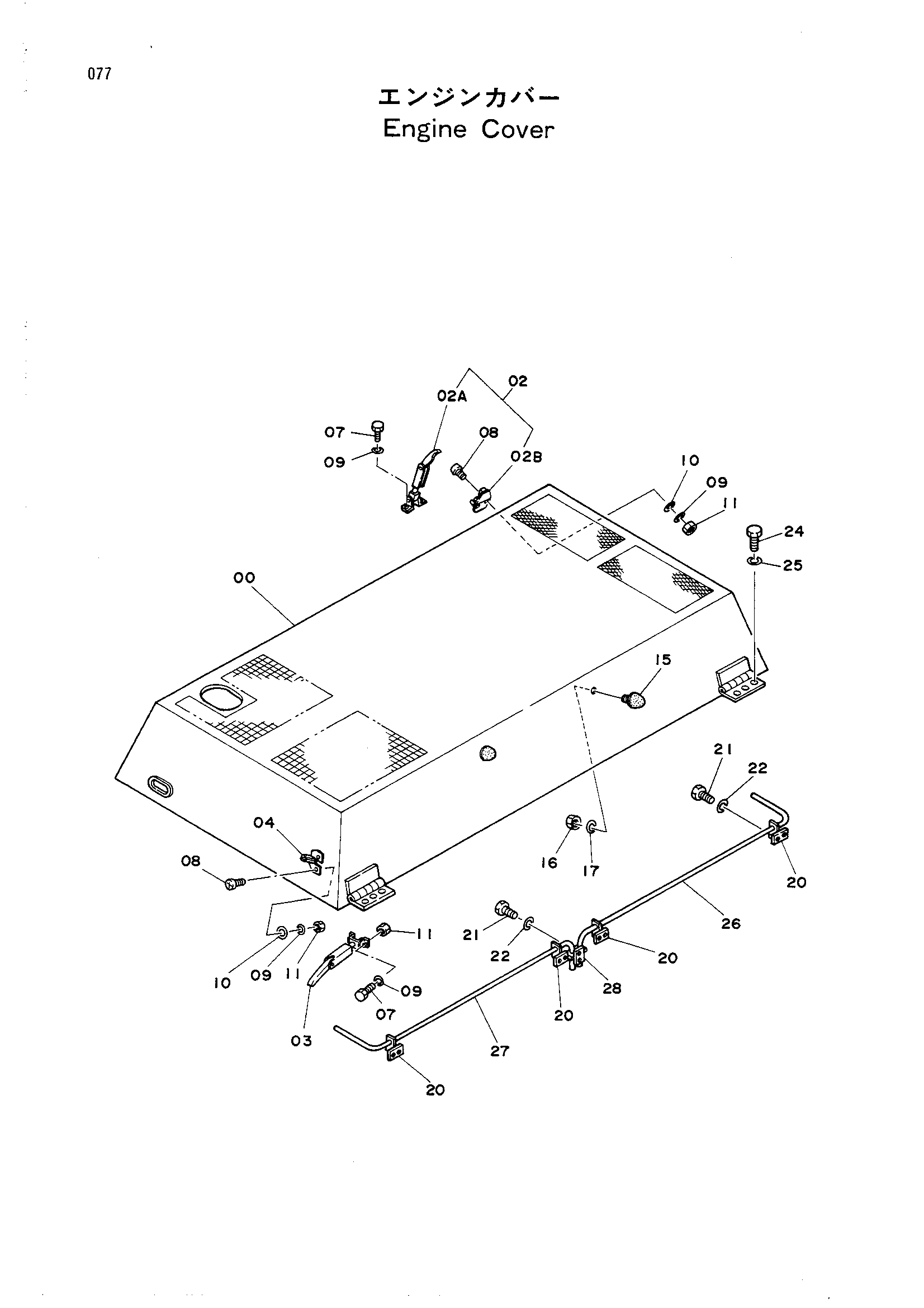

Заводская схема «Крышка двигателя» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001400 | Крышка двигатель | 1 |
| 02 | 4113712 | Защёлка | 2 |
| 02A | 3021130 | Защёлка | 1 |
| 02B | 3021131 | Анкхор | 1 |
| 03 | 322831 | Защёлка боннет | 1 |
| 04 | 4119658 | Анкхор | 1 |
| 07 | J900816 | Болт | 6 |
| 08 | M430825 | Винт 8X25 | 6 |
| 09 | A590908 | Пружинная шайба | 12 |
| 10 | A590108 | Шайба | 6 |
| 11 | M500807 | Гайка | 8 |
| 15 | 487195 | Ограничитель | 2 |
| 16 | M501008 | Гайка | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 20 | 9705510 | Хомут | 4 |
| 21 | J901018 | Болт | 10 |
| 22 | A590910 | Пружинная шайба | 10 |
| 24 | J901225 | Болт | 6 |
| 25 | A590912 | Пружинная шайба | 6 |
| 26 | 4151788 | Штанга торсион | 1 |
| 27 | 4151789 | Штанга торсион | 1 |
| 28 | 9719172 | Крамп | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
