Гидроцилиндр рукояти — HITACHI UH103

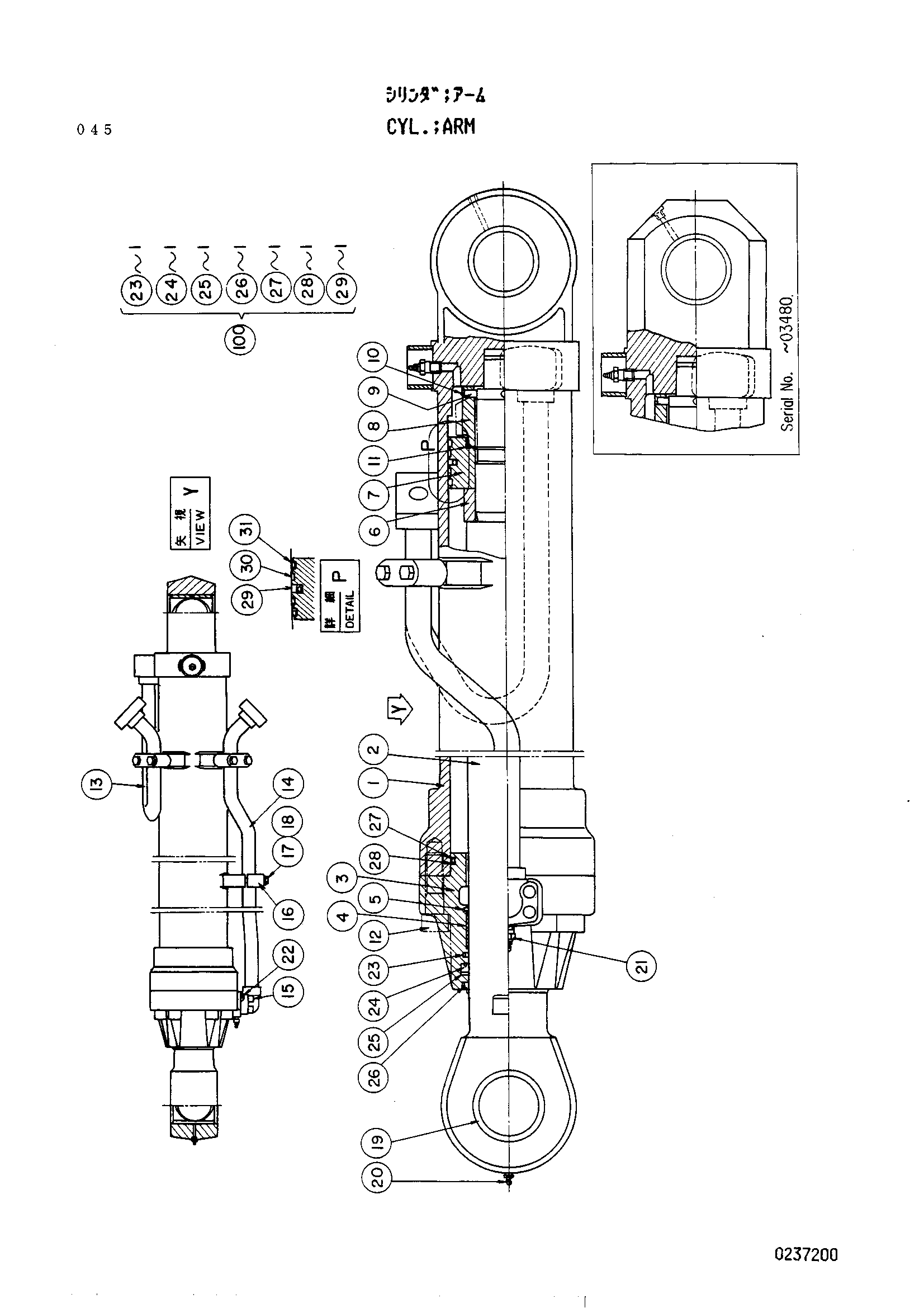

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4145005 | Гидроцилиндр рукояти | 1 | |
| 1 | 0237201 замена: 0237221 | Труба гидроцилиндра(рукоять) | 1 |
| 1 | 0237221 замена: 0237201 | Труба гидроцилиндра (рукоять) | 1 |
| 2 | 0237202 замена: 0237222 | Шток поршня (рукоять) | 1 |
| 2 | 0237222 замена: 0237202 | Шток поршня (рукоять) | 1 |
| 3 | 0237203 | Головка гидроцилиндра | 1 |
| 4 | 0237204 | Втулка (рукоять гидроцилиндр.) | 1 |
| 5 | 0237205 | Кольцо (рукоять гидроцилиндр.) | 1 |
| 6 | 0237206 | Амортизирующий подшипник | 1 |
| 7 | 0237207 | Поршень (рукоять гидроцилиндр.) | 1 |
| 8 | 0237208 | Гайка | 1 |
| 9 | 0237209 | Палец | 1 |
| 10 | 0237210 | Кольцо | 1 |
| 11 | 0237211 | Регулировочная шайба | 1 |
| 12 | 0237212 | Болт с внутренним шестигранником | 8 |
| 13 | 0237213 | Трубка (рукоять гидроцилиндр.) | 1 |
| 14 | 0237214 | Трубка (рукоять гидроцилиндр.) | 1 |
| 15 | 0150616 | Болт с внутренним шестигранником | 8 |
| 16 | 0237416 | Держатель | 3 |
| 17 | 0237417 | Болт | 6 |
| 18 | 0208516 | Пружинная шайба | 6 |
| 19 | 0237402 | Втулка пальца | 2 |
| 20 | 4009445 | Штуцер | 1 |
| 21 | 0237418 замена: J75481 | Бреедер воздушный | 2 |
| 22 | 984614 | Уплотнительное кольцо | 2 |
| 23 | 0151703 | Кольцо | 1 |
| 24 | 0127408 | U-образная манжета | 1 |
| 25 | 0237215 | Опорное кольцо | 1 |
| 26 | 0237216 | Грязесъёмное кольцо | 1 |
| 27 | 4034653 | Уплотнительное кольцо | 1 |
| 28 | 0237217 | Опорное кольцо | 1 |
| 29 | 0237218 | Уплотнительное кольцо | 1 |
| 30 | 0237219 | Кольцо | 2 |
| 31 | 0237220 | Кольцо | 2 |
| 100 | 4163569 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
