Рукоять — HITACHI UH103

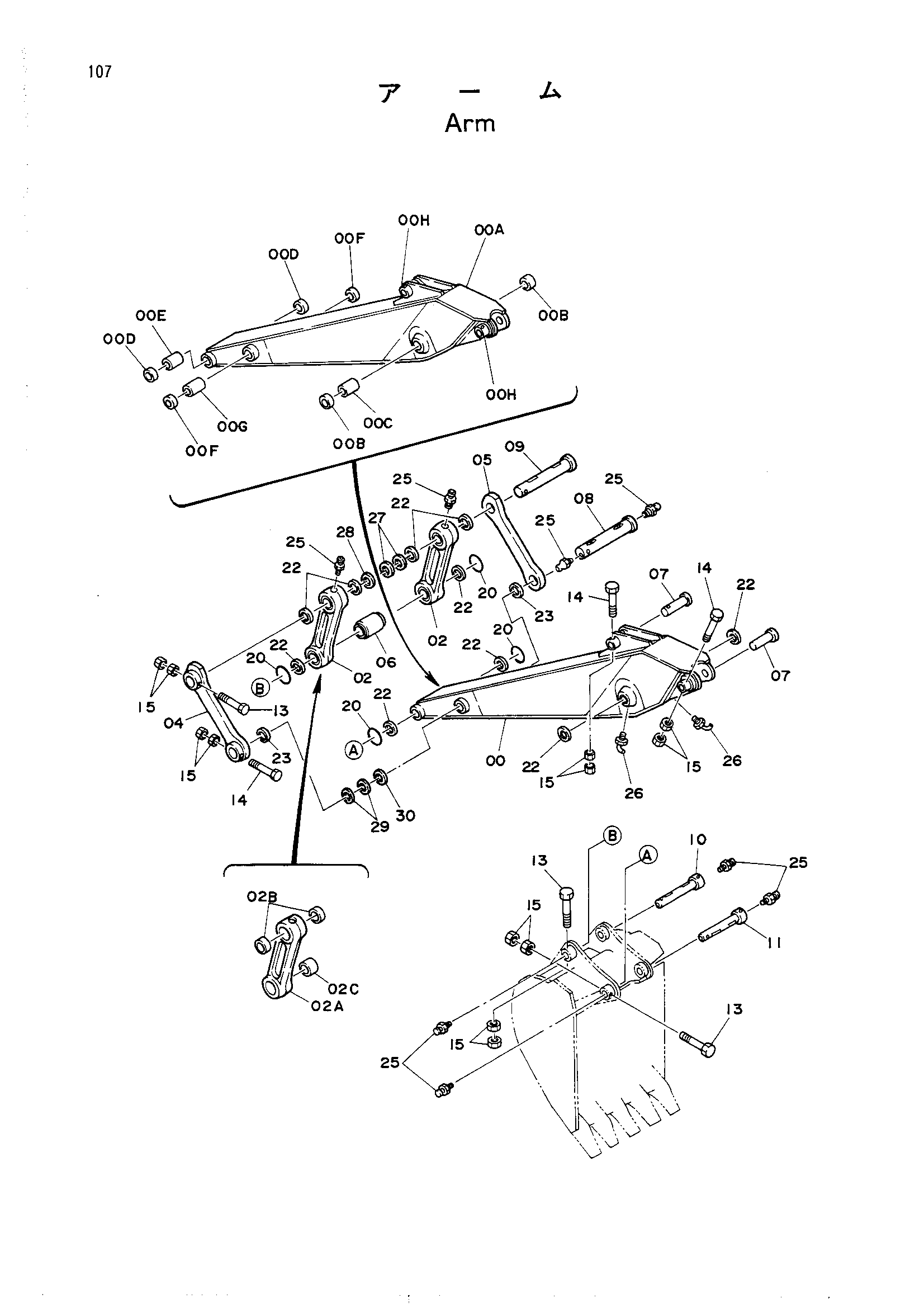

Заводская схема «Рукоять» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9049628 | Рукоять (STD. рукоять) | 1 |
| 00 | 9054361 | Рукоять (удлинённый рукоять) | 1 |
| 00 | 9054362 | Рукоять (укороченный рукоять) | 1 |
| 00A | 6005906 | Рукоять (STD. рукоять) | 1 |
| 00A | 6006476 | Рукоять (удлинённый рукоять) | 1 |
| 00A | 6006477 | Рукоять (укороченный рукоять) | 1 |
| 00B | 3026305 | Втулка | 2 |
| 00C | 4144320 | Проставка | 1 |
| 00D | 4079119 | Втулка | 2 |
| 00E | 4144379 | Проставка | 1 |
| 00F | 4107838 | Втулка | 2 |
| 00G | 4144380 | Проставка | 1 |
| 00H | 4067719 | Ограничитель | 2 |
| 02 | 9049629 | Тяга(с втулка) | 2 |
| 02A | 2018955 | Тяга | 1 |
| 02B | 4144377 | Втулка | 2 |
| 02C | 4155350 | Втулка | 1 |
| 04 | 8026536 | Тяга | 1 |
| 05 | 3026344 | Тяга | 1 |
| 06 | 4155351 | Проставка | 1 |
| 07 | 3026301 | Палец | 2 |
| 08 | 3026323 | Палец | 1 |
| 09 | 3026321 замена: 3034647 | Палец | 1 |
| 09 | 3034647 замена: 3026321 | Палец | 1 |
| 10 | 3026322 | Палец | 1 |
| 11 | 3026324 | Палец | 1 |
| 13 | J932011 замена: M222004 | Болт | 3 |
| 13 | M222004 замена: M222004 | Болт | 3 |
| 14 | J932010 замена: M222004 | Болт | 3 |
| 14 | M222004 замена: M222004 | Болт | 3 |
| 15 | J951020 | Гайка | 12 |
| 20 | 4089028 | Уплотнительное кольцо | 4 |
| 22 | 4067901 | Пылезащитное уплотнение | 10 |
| 23 | 4067902 | Пылезащитное уплотнение | 2 |
| 25 | J75481 | Штуцер | 8 |
| 26 | J75581 | Штуцер PT1/8 | 2 |
| 27 | 4124478 | Регулировочная шайба 1.2 | 2 |
| 28 | 4189837 | Регулировочная шайба 2.3 | 1 |
| 29 | 4114817 | Регулировочная шайба 1.2 | 2 |
| 30 | 4114816 | Регулировочная шайба 2.3 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
