Гусеница тяга (800G)(стандарт гусеница) — HITACHI UH103

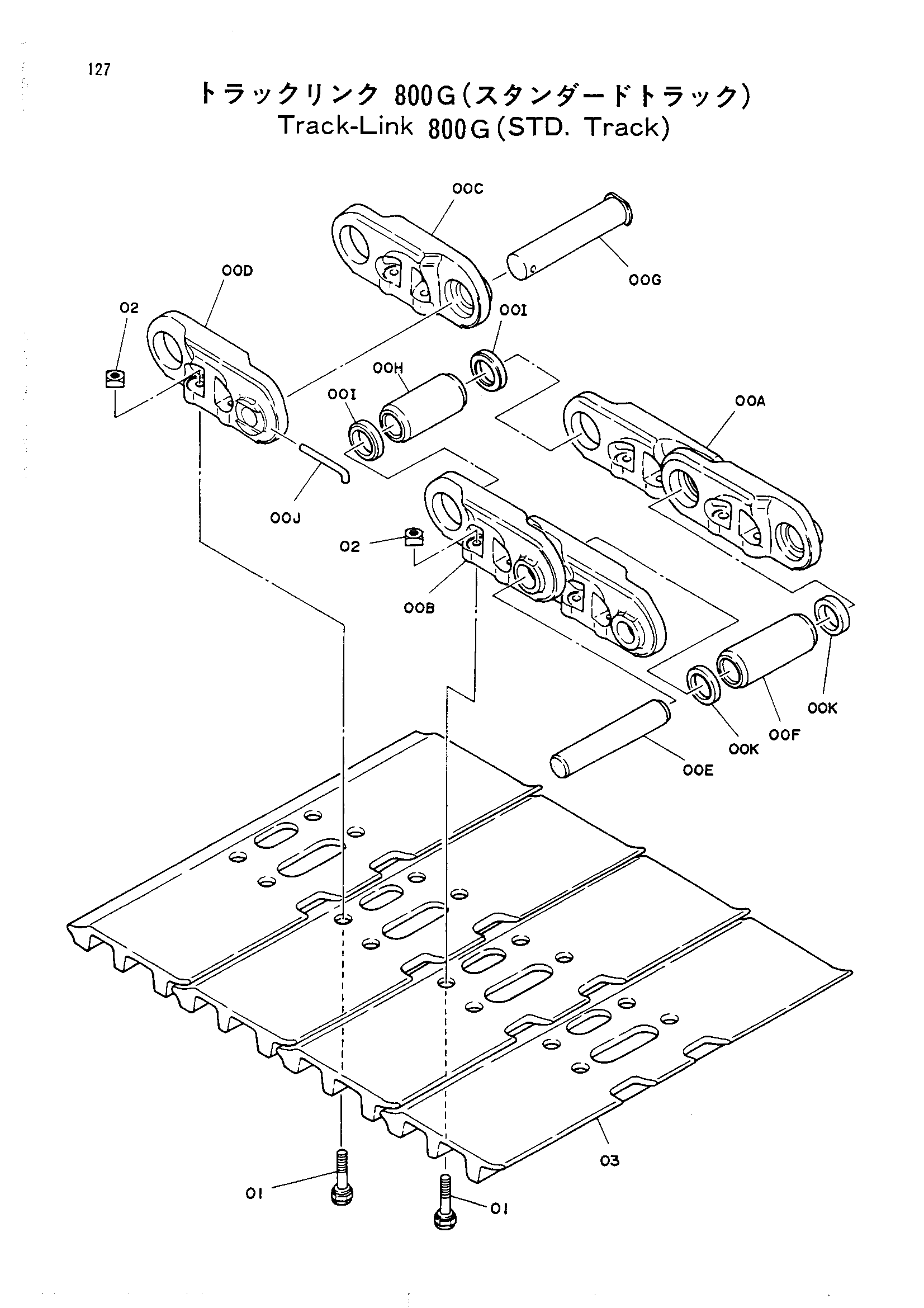

Заводская схема «Гусеница тяга (800G)(стандарт гусеница)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9051046 | Гусеничная цепь в сборе 800G | 2 | |
| 00A | 2017582 | Гусеничная цепь B (правый) | 45 |
| 00A-K | 9054936 | Гусеничная цепь | 1 |
| 00B | 2017583 | Гусеничная цепь B (левый) | 45 |
| 00C | 3026550 | Гусеничная цепь главный (правый) | 1 |
| 00D | 3026551 | Гусеничная цепь главный (левый) | 1 |
| 00E | 4145372 | Палец | 45 |
| 00F | 4158944 | Соединительная втулка | 45 |
| 00G | 4145376 | Соединительный палец | 1 |
| 00H | 4145371 | Соединительная втулка | 1 |
| 00I | 4145373 | Втулка | 2 |
| 00J | 4145374 | Палец | 1 |
| 00K | 4150490 | Уплотнение | 90 |
| 01 | 4145375 | Болт башмак | 184 |
| 02 | 4067232 | Гайка башмак | 184 |
| 03 | 2017550 | Башмак 800G | 46 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
