Гидролинии рабочего оборудования <сверхдлинный удлинённый> — HITACHI UH103

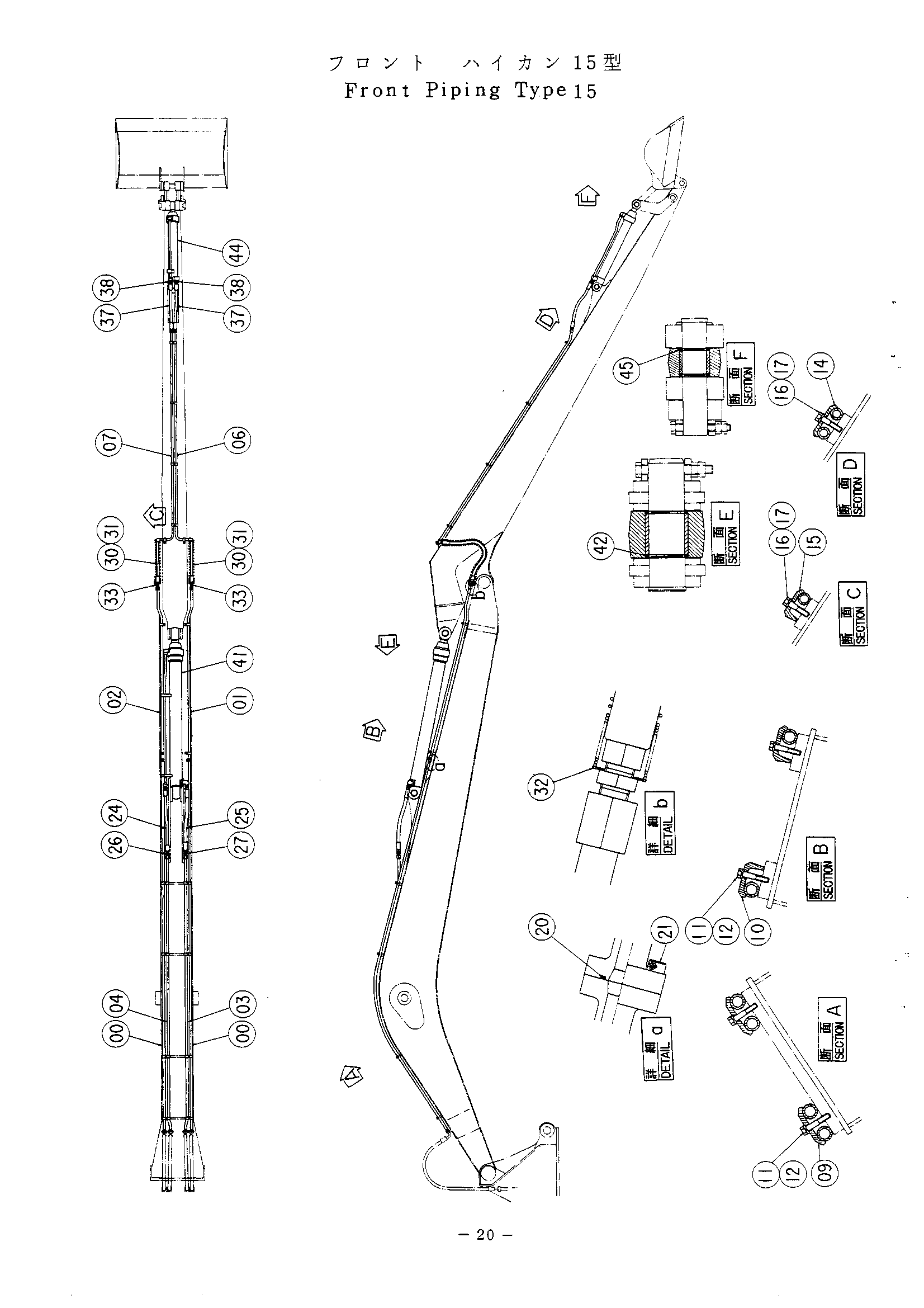

Заводская схема «Гидролинии рабочего оборудования <сверхдлинный удлинённый>» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035881 | Трубка | 2 |
| 01 | 8035879 | Трубка | 1 |
| 02 | 8035880 | Трубка | 1 |
| 03 | 8035883 | Трубка | 1 |
| 04 | 8035882 | Трубка | 1 |
| 06 | 8035884 | Трубка | 1 |
| 07 | 8035885 | Трубка | 1 |
| 09 | 4053599 | Хомут трубки | 8 |
| 10 | 4053598 | Хомут трубки | 4 |
| 11 | J901265 | Болт | 12 |
| 12 | A590912 | Пружинная шайба | 12 |
| 14 | 4053596 | Хомут трубки | 4 |
| 15 | 4053595 | Хомут трубки | 2 |
| 16 | J901255 | Болт | 6 |
| 17 | A590912 | Пружинная шайба | 6 |
| 20 | A811035 | Уплотнительное кольцо | 2 |
| 21 | M341036 | Болт с внутренним шестигранником | 8 |
| 24 | 4167124 | Шланг | 1 |
| 25 | 4167144 | Шланг | 1 |
| 26 | 94-1304 | Адаптер | 2 |
| 27 | 94-1305 | Адаптер | 2 |
| 30 | 4167128 | Шланг | 2 |
| 31 | 4053611 | Защитный кожух | 2 |
| 32 | 4061743 | Шайба | 2 |
| 33 | 94-1304 | Адаптер | 2 |
| 37 | 4167120 | Шланг | 2 |
| 38 | 94-1304 | Адаптер | 2 |
| 41 | 4166637 | Гидроцилиндр рукояти | 1 |
| 42 | 4067902 | Пылезащитное уплотнение | 4 |
| 44 | 3030739 | Гидроцилиндр ковша | 1 |
| 45 | 4117954 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
